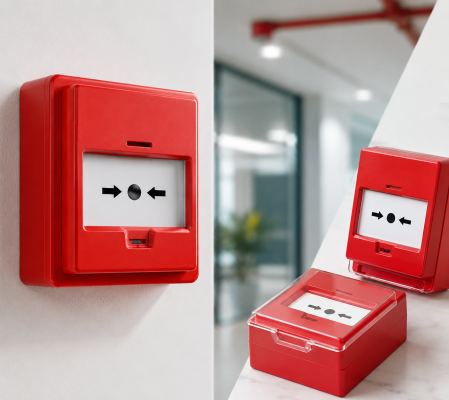

Break down call points ضواغط الإنذار اليدوية
Fire Alarm Manual Call Points
نقطة النداء اليدوية Manual Call Point — والتي تُسمى أيضًا Break Glass Call Point أو Pull Station في بعض الأسواق — تمنح أي شخص وسيلة مباشرة لإطلاق إنذار الحريق عندما يرى الخطر، حتى قبل أن يصل الدخان أو الحرارة إلى كاشف تلقائي.
لماذا لا تكفي الكواشف التلقائية وحدها؟
قد يكتشف شخص الحريق في ثوانٍ قبل أن يصل تأثيره إلى كاشف دخان أو حرارة. هنا تأتي أهمية نقطة النداء اليدوية: بضغطة واحدة يمكن إرسال Fire Alarm إلى لوحة التحكم لتبدأ أجهزة التنبيه والسيناريوهات المبرمجة.
1. ما الاسم الصحيح: Break Glass أم Manual Call Point؟
المصطلح المهني الأوسع هو Manual Call Point (MCP). كلمة Break Glass ارتبطت بالتصاميم التي تستخدم عنصرًا قابلًا للكسر، لكن كثيرًا من الأجهزة الحديثة تستخدم عنصرًا قابلًا لإعادة الضبط Resettable بالمفتاح دون الحاجة إلى استبدال زجاج بعد كل اختبار.
وفي الأنظمة الأمريكية قد تسمع مصطلح Manual Pull Station. الفكرة واحدة: وسيلة بشرية لإطلاق إشارة إنذار الحريق يدويًا.
2. Conventional أم Addressable؟
Conventional Manual Call Point
تعمل ضمن Zone تقليدية. عند التفعيل تحدد اللوحة المنطقة التي حدث فيها الإنذار، وليس بالضرورة الجهاز الفردي.
Addressable Manual Call Point
تحمل عنوانًا مستقلًا داخل Loop، وبالتالي تستطيع اللوحة إظهار نقطة النداء التي تم تشغيلها بدقة.
3. Break Glass أم Resettable؟
نقطة Break Glass التقليدية تستخدم عنصرًا ينكسر أو يتغير عند التشغيل ويحتاج إلى استعادة أو استبدال حسب التصميم. أما Resettable Call Point فتستخدم عنصرًا ميكانيكيًا أو بلاستيكيًا يمكن إعادته إلى وضعه الطبيعي بمفتاح الاختبار.
من ناحية التشغيل، الهدف واحد: إطلاق إشارة Fire بصورة واضحة وسريعة وموثوقة. أما الاختيار فيعتمد على النظام، سياسة الصيانة، البيئة، نوع اللوحة والاعتماد المطلوب.
4. أين يجب تركيب نقاط النداء اليدوية؟
المبدأ هو أن يجد الشخص نقطة النداء على طريق خروجه الطبيعي، لا أن يضطر للبحث عنها أو الابتعاد عن مسار الهروب. لذلك توضع عادةً عند مخارج الطوابق والمخارج المؤدية إلى الخارج أو إلى مكان آمن، وفي مواقع واضحة ومضاءة وخالية من العوائق.
5. المسافة إلى أقرب Manual Call Point
وفق دليل حديث مبني على BS 5839-1:2025، لا ينبغي للشخص أن يقطع أكثر من 45 مترًا على مسار هروب محدد للوصول إلى نقطة نداء يدوية. وإذا كان تخطيط المسار الداخلي غير محدد بعد في مرحلة التصميم، يستخدم الدليل قيمة 30 مترًا كمسافة خط مستقيم إرشادية.
6. ارتفاع التركيب وإمكانية الوصول
وفق مرجع BS 5839-1:2025، يكون مركز عنصر التشغيل عادة عند 1.4 متر من منسوب الأرضية النهائية مع سماحية تقريبية +200 مم / -300 مم. وقد يلزم ارتفاع أقل إذا كانت طبيعة المستخدمين أو متطلبات الوصول الشامل تستدعي ذلك.
الأهم عمليًا هو أن تكون النقطة سهلة الوصول، مرئية، غير محجوبة، ومثبتة في مكان متسق داخل المبنى.
7. الغطاء الشفاف والحماية من التشغيل غير المقصود
الغطاء الشفاف يساعد على تقليل التفعيل غير المقصود مع إبقاء نقطة النداء واضحة وسريعة الاستخدام في حالة الطوارئ. توصي إرشادات BS 5839-1:2025 الحديثة بتركيب أغطية شفافة لنقاط النداء.
وفي المناطق الخارجية أو الرطبة أو الصناعية يجب اختيار درجة حماية IP Rating مناسبة للبيئة وعدم استخدام جهاز Indoor في موقع معرض للماء أو الغبار.
8. ماذا تعني ألوان نقاط النداء؟
في نقاط إنذار الحريق المطابقة لمعيار EN 54-11 يكون اللون الظاهر للجهاز المخصص لإطلاق Fire Alarm هو الأحمر. أما الأصفر أو الأزرق أو الأخضر فقد تستخدمها بعض الشركات لوظائف أخرى مثل Release أو Abort أو Door Release، لكن لا يجوز اعتبار معنى كل لون قاعدة عالمية.
9. هل توضع نقاط النداء في Zone منفصلة؟
ليس من الصحيح اعتماد قاعدة واحدة لكل الأنظمة. في النظام Conventional قد تشترك نقاط النداء مع أجهزة أخرى ضمن Zone أو يتم تقسيمها بطريقة مختلفة حسب اللوحة والتصميم. وفي Addressable يتيح العنوان الفردي تحديد النقطة بشكل مستقل.
الأهم أن يسمح التصميم لفريق التشغيل أو الطوارئ بمعرفة مكان الإنذار بسرعة ووضوح، وأن تكون طريقة التوصيل متوافقة مع تعليمات اللوحة والمعيار.
10. ماذا يحدث بعد الضغط على نقطة النداء؟
1 — Fire Input
تصل إشارة الحريق إلى لوحة FACP أو FACU.
2 — Notification
تعمل الأجراس أو Sounders أو Strobes أو رسائل الإخلاء حسب Cause & Effect.
3 — Interfaces
قد تنفذ اللوحة وظائف ربط أخرى إذا كان المشروع مصممًا لذلك.
11. الاختبار والصيانة
- اختبار كل نقطة نداء دوريًا باستخدام مفتاح الاختبار أو الطريقة الموصى بها من الشركة المصنعة.
- التأكد من ظهور الموقع أو الـZone الصحيح على لوحة الحريق.
- فحص LED والغطاء الشفاف والـTamper أو الملحقات إن وجدت.
- التأكد من أن نقطة النداء لم تُحجب بأثاث أو ديكور أو تخزين جديد.
- التأكد من أن التسمية واضحة وأن الموظفين يعرفون وظيفتها.
- توثيق الاختبار والأعطال وأي جهاز تم استبداله.
12. أخطاء نراها كثيرًا في المواقع
وضع النقطة بعيدًا عن المخرج
يجعل المستخدم يغير مساره بدل تشغيلها أثناء الخروج.
تركيبها خلف باب أو أثاث
يقلل الرؤية وسهولة الوصول في لحظة الضغط.
اختيار جهاز Indoor للخارج
قد يؤدي إلى دخول ماء أو غبار وأعطال متكررة.
الاعتماد على لون الجهاز فقط
الألوان غير الحمراء قد تحمل وظائف مختلفة حسب النظام والشركة المصنعة.
عدم اختبار الموقع على اللوحة
النقطة التي تعمل كهربائيًا لكن يظهر موقعها خطأ قد تربك الاستجابة.
عدم تحديث التوزيع بعد التعديل
تغيير الجدران والمخارج قد يستدعي مراجعة مواقع نقاط النداء.
13. مثالان فقط من المنتجات المتوفرة لدى سدر
لأن الهدف من هذا المقال فني وتعليمي وليس عرض كتالوج، نكتفي بمثالين يوضحان الفرق بين Conventional وAddressable:
Conventional Example
Telefire Manual Call Point
تظهر صفحة المنتج خيارات Conventional وAddressable وألوانًا مخصصة لوظائف أخرى ضمن عائلة Telefire، ما يوضح أهمية اختيار الوظيفة والموديل الصحيح.
Addressable Example
DMTech D9000A MCP
نقطة نداء Addressable معتمدة EN 54-11 وEN 54-17 وفق صفحة المنتج لدى سدر، وتظهر على النظام كجهاز معنون.
14. متطلبات فلسطين
تصميم نقاط النداء اليدوية في فلسطين يجب أن يتبع متطلبات المشروع والكود الفلسطيني للوقاية والحماية من الحريق وتعليمات الدفاع المدني والجهة المختصة، إضافة إلى متطلبات النظام المعتمد والشركة المصنعة.
