محركات ابواب الكراج "Rolling Shutter"انواعها و العوامل التي تعتمد على اختيارها
SEDER Article 360 — Rolling Shutter Motors
اختيار محرك باب الرول لا يعتمد على عرض الباب وحده. الوزن الفعلي، ارتفاع الباب، نوع الشرائح، قطر العمود، عدد دورات التشغيل اليومية وطريقة الفتح اليدوي كلها عوامل تؤثر مباشرة على اختيار المحرك والكونترولر وملحقات الأمان.
أولًا: ما أنواع أبواب الكراج الشائعة؟
الصورة الأصلية محفوظة

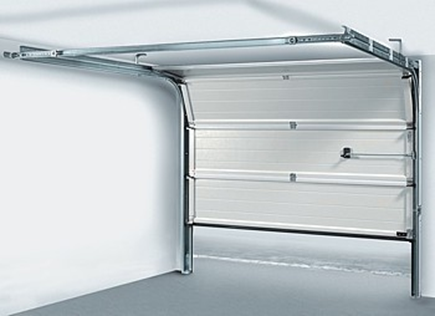

1. أبواب الكراج المقطعية Sectional / Overhead
تتكون من Panels مترابطة تتحرك على مسارات أفقية ورأسية. يذكر المقال الأصلي سماكات بحدود 4–5 سم، وهي شائعة في كثير من الأبواب المعزولة، لكن السماكة والأبعاد القصوى تعتمد على نظام الباب والشركة المصنعة ولا ينبغي اعتبار رقم واحد حدًا عامًا لكل الأنظمة.
الصورة الأصلية محفوظة

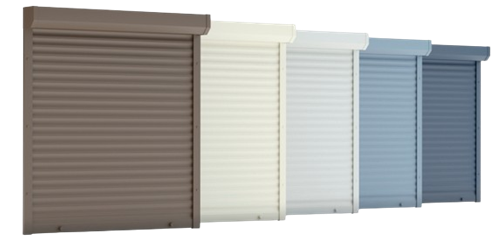

2. أبواب الرول المنزلية والخفيفة
تلتف الشرائح حول عمود علوي، لذلك لا تحتاج إلى مسارات تمتد إلى عمق الكراج كما في الباب المقطعي. في بعض الأبواب الخفيفة تكون سماكة الشرائح بحدود 0.5–0.6 مم كما ورد في النص الأصلي، لكن المواصفة الفعلية تعتمد على خامة الشريحة وعرضها وتصميمها.
الأبعاد مثل عرض يقارب 6 م وارتفاع 3 م قد تكون ممكنة في بعض الأنظمة، لكنها ليست قاعدة عامة؛ كلما كبر الباب ازدادت أهمية حساب الوزن والعمود والعزم والرياح.
الصورة الأصلية محفوظة

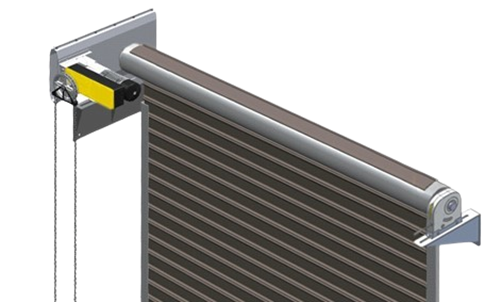

3. أبواب الرول الصناعية
في المستودعات والمصانع والمعارض الكبيرة يمكن تنفيذ أبواب أكبر وأثقل باستخدام شرائح مجلفنة أو معزولة أو ألومنيوم، لكن الأبعاد الكبيرة جدًا — مثل الأرقام التي تصل إلى نحو 12 متر في بعض الأنظمة الهندسية — تحتاج تصميمًا خاصًا للباب والعمود والحوامل والمحرك والرياح وأنظمة الأمان.
مقارنة عملية: Rolling Shutter أم Sectional؟
حافظنا على فكرة المقارنة الموجودة في المقال الأصلي، لكن بدون أحكام مطلقة لأن العمر والصيانة وتحمل الاستخدام تعتمد على جودة الباب والمكونات وعدد دورات التشغيل والصيانة.
| العامل | Rolling Shutter | Sectional / Overhead |
|---|---|---|
| المساحة الداخلية | ممتاز عند الحاجة لتوفير مساحة السقف؛ الباب يلتف حول العمود. | يحتاج مسارات وسكة باتجاه سقف الكراج. |
| المظهر والعزل | يتوفر بخيارات متعددة، ومنها الشرائح المعزولة. | غالبًا يقدم خيارات معمارية وعزلًا جيدًا مع Panels معزولة. |
| الاستخدام المتكرر | توجد أنظمة صناعية مخصصة لدورات تشغيل مرتفعة. | توجد أيضًا أنظمة Sectional High-Cycle؛ يعتمد الأمر على الهاردوير والمحرك. |
| الصيانة | تعتمد على الشرائح، العمود، المحرك والـGuides. | تشمل المسارات، الرولات، السوست، الكوابل والمحرك. |
| مقاومة الصدمات | تختلف حسب نوع وسماكة الشرائح. | تختلف حسب نوع الـPanel والتصميم؛ لا توجد أفضلية مطلقة لكل التطبيقات. |
ثانيًا: أنواع محركات أبواب الرول
الصورة الأصلية محفوظة

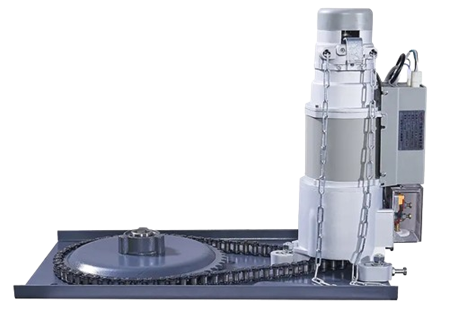

1. المحرك الجانبي الصناعي Side-Mounted Motor
يستخدم عادة مع الأبواب الكبيرة والثقيلة، خصوصًا المستودعات والمصانع والمعارض. في السوق توجد فئات وزن متعددة من هذه المحركات؛ والمثال الحالي المرتبط في موقع سدر هو ACM TITANSIDE 600 بوزن أقصى معلن 600 كغم وعزم 412 نيوتن متر.
الصورة الأصلية محفوظة

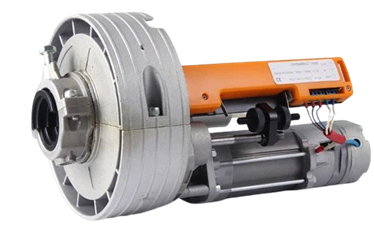

2. محرك رأس واحد Single / Central Motor
يتم تركيبه داخل/حول محور الباب حسب التصميم. المقال الأصلي يربطه عادة بالأبواب الأقل من نحو 4 م عرض و3 م ارتفاع، وبأوزان تقارب 170–200 كغم؛ نعتبر هذه الأرقام إرشادًا عمليًا وليست قاعدة عامة. المنتج المرتبط حاليًا من سدر هو Somfy Centreo 2 لفئة 200 كغم.
الصورة الأصلية محفوظة

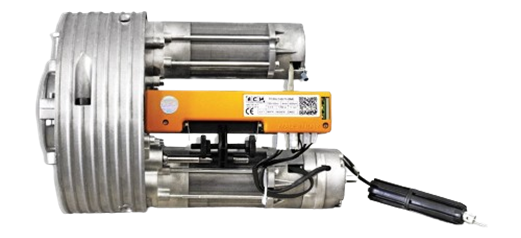

3. محرك رأسين Double / Central Motor
يستخدم عندما ترتفع الحاجة إلى العزم والوزن مقارنة بمحرك الرأس الواحد. النص الأصلي يذكر أبوابًا بعرض يزيد عن 4 م وحتى نحو 5 م وارتفاع يصل 3.7 م، مع وزن حتى قرابة 360 كغم. المنتج الحالي المرتبط من سدر Somfy Centreo 4 مصنف لفئة 350 كغم، لذلك نعتمد دائمًا Rating المنتج الفعلي بدل الرقم التقريبي.

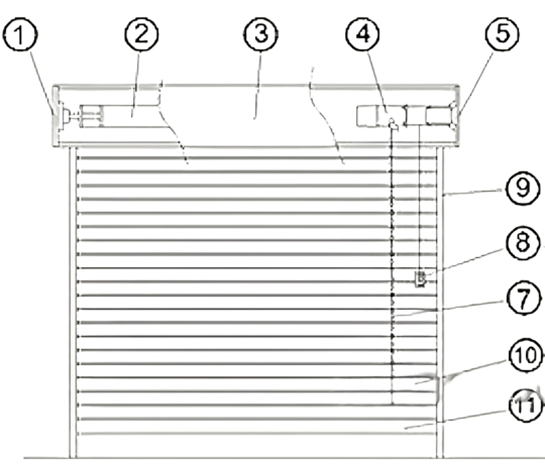

ثالثًا: أجزاء باب الرول مع المحرك الصناعي
الرسم الأصلي محفوظ
قراءة الشكل
الأرقام التالية تتبع الترقيم الظاهر في الرسم الأصلي:
- 1: حامل العمود.
- 2: العمود.
- 3: الصندوق / غطاء اللف.
- 4: المحرك.
- 5: حامل العمود من الطرف الآخر.
- 7: السلسلة (الجنزير) للفتح اليدوي بعد تحويل المحرك للوضع اليدوي.
- 8: سلك الجير / الكلتش لتحويل المحرك للوضع اليدوي.
- 9: مجرى الباب Guide.
- 10: الشريحة المفردة — حديد أو ألومنيوم.
- 11: أسفل الباب Bottom Bar.
العوامل الحقيقية لاختيار المحرك المناسب
وزن الباب
العامل الأهم. يحسب من مساحة الباب ووزن الشرائح والـBottom Bar والمكونات.
قطر العمود
المحركات المركزية ترتبط بأقطار أنبوب محددة؛ 2 و2.5 بوصة أمثلة شائعة وليست الوحيدة.
عرض وارتفاع الباب
يؤثران في الوزن واللفات والعزم، لكن لا يُستخدمان وحدهما لاختيار المحرك.
عدد دورات التشغيل
منزل يفتح مرات قليلة يوميًا يختلف عن مستودع أو محل يعمل عشرات الدورات.
مصدر الطاقة
230V أو خيارات أخرى حسب المحرك، مع مراجعة القدرة والحماية والكابل.
الفتح اليدوي
Chain / Clutch / Release مهم جدًا عند انقطاع الكهرباء أو الصيانة.
عوامل الأمان
Photocells، Safety Edge، Limit Switches وEmergency Stop حسب الاستخدام.
البيئة والرياح
باب خارجي كبير يحتاج دراسة أفضل للشرائح والGuides والرياح، وليس محركًا أكبر فقط.
الكونترولر
حدد الحاجة إلى ريموت، غلق تلقائي، GSM، حساسات أو ربط مع أنظمة أخرى.
