KNX معيار عالمي مفتوح للتحكم في المنازل والمباني الذكية، يربط الحساسات والمفاتيح ووحدات التحكم والمشغلات ضمن نظام واحد يمكن تصميمه وبرمجته وتوسيعه ليتناسب مع المشروع بدل ربط كل وظيفة بنظام منفصل.
منتجات KNX والمباني الذكية
معدات النظام وGateways
Switch Actuators والتحكم بالإنارة1. ما هو KNX؟
الصورة الأصلية محفوظة
منظومة واحدة بدل أنظمة منفصلة
في KNX ترسل الحساسات والمفاتيح أوامر عبر الـBus، وتستقبلها Actuators تنفذ الوظائف المطلوبة مثل تشغيل الإنارة، تخفيض الإضاءة، تحريك الستائر أو التحكم بوحدة التكييف. الذكاء موزع على أجهزة النظام، ولا يعتمد التصميم بالضرورة على Controller مركزي واحد لكل الوظائف.
الفائدة الأساسية هي أن وظيفة الزر لا تكون مرتبطة ميكانيكيًا بدائرة واحدة فقط؛ يمكن إعادة برمجة الوظائف والمشاهد والتكامل حسب تصميم المشروع والأجهزة المختارة.

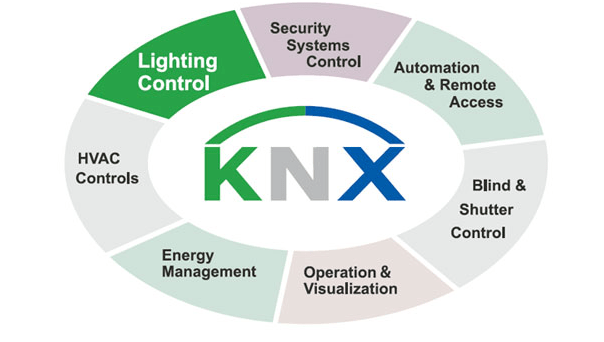

2. ما الأنظمة التي يمكن التحكم بها؟
الصورة الأصلية محفوظة

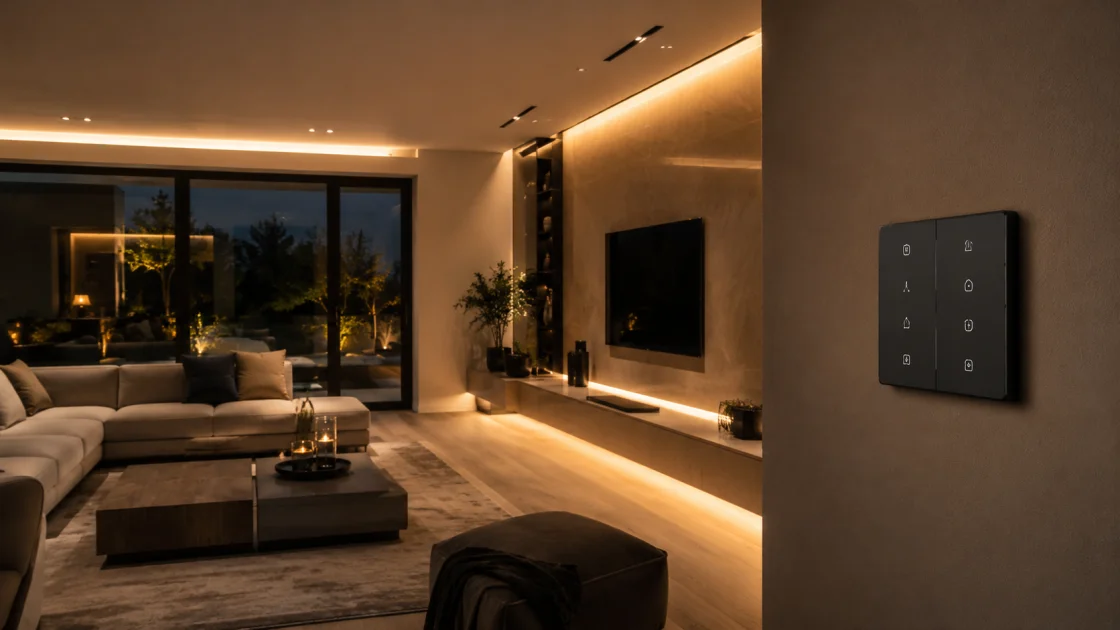

الإنارة والمشاهد
يمكن التحكم في التشغيل والإطفاء، تقسيم دوائر الإضاءة، Dimming عندما تكون الأحمال والـActuators متوافقة، وربط الإنارة بالحساسات والوقت والمشاهد مثل استقبال، اجتماع، نوم أو مغادرة.
ميزة المشهد ليست “زرًا ذكيًا” فقط؛ بل مجموعة أوامر منسقة يمكن أن تغير الإنارة والستائر والتكييف معًا بضغطة واحدة.
الصورة الأصلية محفوظة

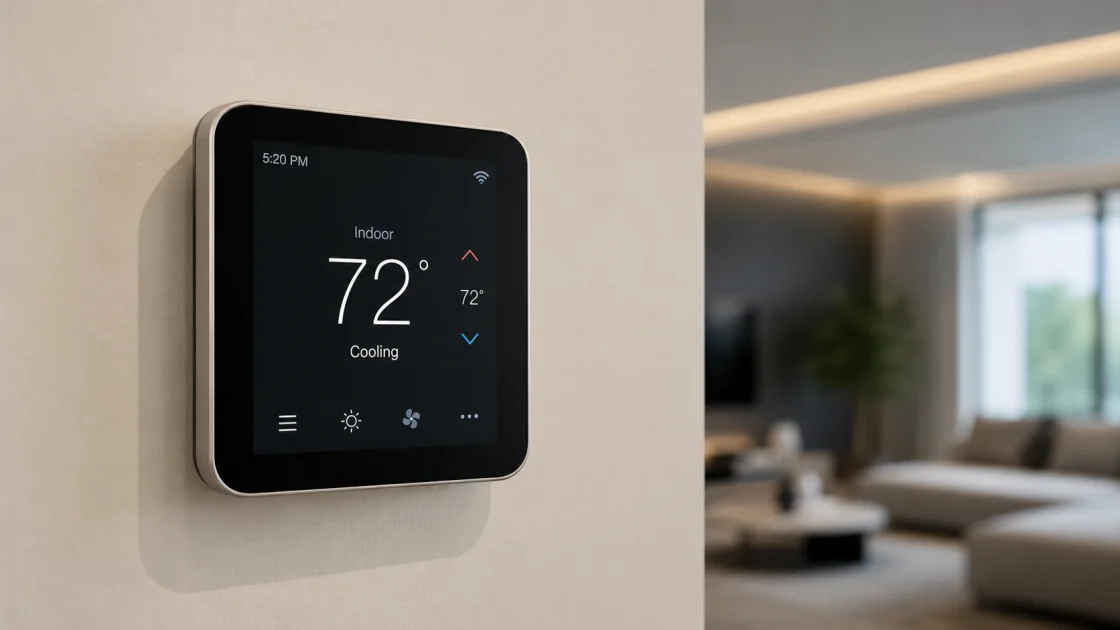

التكييف وHVAC
يمكن ربط KNX بثرموستات، Fan Coil Actuator أو Gateway مناسب حسب نظام التكييف. في المشاريع التي تستخدم VRF/VRV أو Modbus أو بروتوكول مصنع خاص، يتم التكامل عبر Gateway مناسب وليس بمجرد توصيل سلك تحكم عادي.
3. لماذا يختار بعض العملاء KNX رغم وجود حلول أرخص؟
السؤال الصحيح ليس “ما النظام الأرخص؟” بل “ما النظام الأنسب لدورة حياة المشروع؟”. KNX قد تكون تكلفته الأولية أعلى من حلول أبسط، لكنه يقدم مزايا قوية في المشاريع التي تحتاج مرونة وتوسعًا واعتمادًا طويل المدى.
معيار مفتوح
ليس بروتوكولًا مملوكًا لمصنع واحد، وتتوفر أجهزة معتمدة من شركات متعددة.
ETS موحد
برنامج هندسي مستقل عن المصنع لتصميم وتهيئة وتشغيل مشاريع KNX.
إعادة البرمجة
كثير من تغييرات الوظائف والمشاهد يمكن تنفيذها برمجيًا دون إعادة تمديد كاملة.
قابلية التوسع
يمكن التخطيط لإضافات مستقبلية إذا صُممت الخطوط واللوحات والطوبولوجيا من البداية بشكل صحيح.
التشغيل البيني
أجهزة KNX-certified مصممة للعمل ضمن المعيار نفسه، مع مراعاة توافق الوظيفة والتطبيق.
إدارة الطاقة
يمكن ربط التشغيل بالإشغال والوقت والحرارة والقياس، لكن التوفير الفعلي يعتمد على التصميم والاستخدام.
4. مكونات النظام
الصورة الأصلية محفوظة

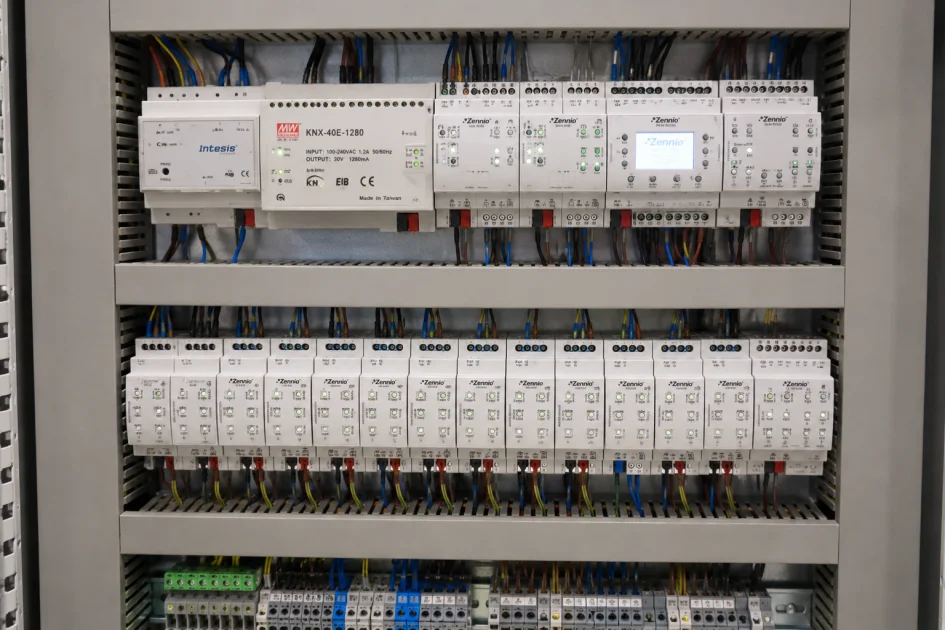

داخل لوحة KNX

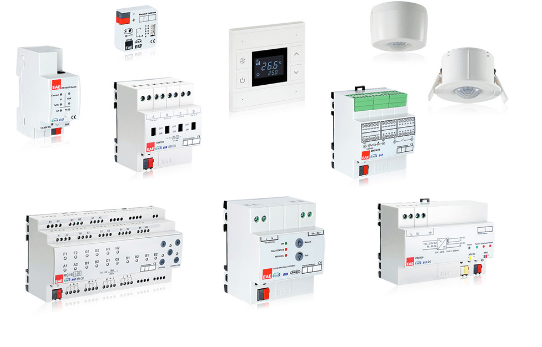

المشروع النموذجي قد يضم Power Supply، Line Coupler أو IP Interface/Router، Gateways، Actuators، Inputs ووحدات قياس أو Visualization. عدد هذه المكونات وتوزيعها يعتمد على الطوبولوجيا وعدد الأجهزة والوظائف.
| المجموعة | أمثلة | وظيفتها |
|---|---|---|
| System Equipment | Power Supply, Coupler, IP Interface/Router, Gateways | تغذية وربط وتنظيم خطوط النظام والتكامل مع أنظمة أخرى. |
| Sensors / Inputs | Push Buttons, Presence, Temperature, Binary/Analogue Inputs | إرسال معلومات أو أوامر إلى الـBus. |
| Actuators | Switch, Dimming, Blind, Fan Coil, Analogue | تنفيذ الأوامر على الأحمال والمعدات. |
| User Interfaces | Touch Panels, Thermostats, Visualization | تشغيل ومراقبة المشاهد والحالة والقيم. |
5. Sensors وInputs
الـSensor ليس مجرد حساس حركة. قد يكون Push Button، Room Temperature Controller، Presence Sensor، Binary Input، Time Function أو واجهة لمعلومة من نظام خارجي. المهم أن تحدد مسبقًا ما المعلومة التي يحتاجها المشروع وكيف ستُستخدم.
6. Actuators: الجزء الذي ينفذ الأمر
بعد أن تصل Telegram إلى الجهاز المناسب، يقوم الـActuator بتنفيذ الوظيفة. Switch Actuator للفصل والتوصيل، Blind Actuator للستائر، Dimming Actuator للتحكم المتدرج في الإضاءة، وFan Coil/Room Control Actuator للتحكم بوظائف التكييف حسب التصميم.
7. ETS: أين تتم البرمجة؟
ETS هو البرنامج الهندسي الرسمي المستقل عن المصنع الذي يستخدم لتصميم وتهيئة وتشغيل KNX. داخله يتم بناء المشروع، إضافة الأجهزة وبياناتها، ضبط Parameters، إنشاء Group Addresses وربط وظائف الحساسات بالمشغلات ثم تنزيل الإعدادات واختبارها.
سهولة الصيانة لا تأتي من ETS وحده؛ تأتي أيضًا من توثيق المشروع وحفظ نسخة محدثة من ملف ETS وتسميات واضحة للدوائر والأجهزة.
8. كيف ننفذ مشروع KNX بشكل صحيح؟
الصورة الأصلية محفوظة

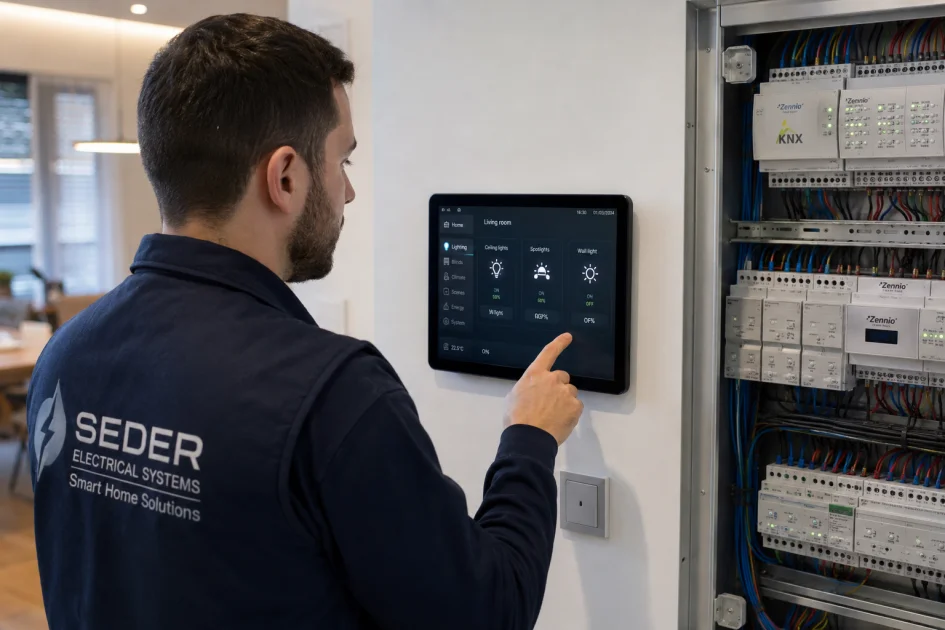

خدمات سدر في KNX
- استشارة فنية وفهم احتياجات العميل.
- تحديد الوظائف والسيناريوهات قبل التوريد.
- اختيار Power Supplies، Sensors، Actuators وGateways المناسبة.
- التنسيق مع التمديدات واللوحات الكهربائية.
- التركيب والبرمجة باستخدام ETS.
- Commissioning وفحص كل وظيفة ومشهد.
- تدريب المستخدم وتسليم المشروع والدعم الفني.
9. أين يناسب KNX؟
الفلل والمنازل
إنارة، تكييف، ستائر، مشاهد، واجهات وتحكم مركزي.
المكاتب والشركات
تحكم حسب الإشغال والوقت، تقسيم مناطق، إدارة إنارة وتكييف.
الفنادق
Room Control وربط إشغال الغرفة والتكييف والإضاءة والتكامل مع الأنظمة الأخرى.
المباني التجارية
مناطق متعددة، طاقة، إضاءة، تكييف وتكامل مع بروتوكولات أخرى.
المشاريع طويلة العمر
عندما تكون قابلية الصيانة والتوسع وتعدد الموردين مهمة للمالك.
التحديثات المدروسة
يمكن دمج KNX مع أنظمة أخرى عبر Gateways عندما يسمح التصميم بذلك.
10. قبل أن تطلب عرض سعر KNX
أفضل عرض سعر ليس “سعر النقطة” فقط. أرسل المخطط، عدد الطوابق، دوائر الإنارة، الستائر، نوع التكييف، الشاشات/المفاتيح المطلوبة، المشاهد المهمة، وأي تكاملات مع DALI أو Modbus أو أنظمة أخرى. بهذه المعلومات يمكن مقارنة حلول حقيقية بدل مقارنة أرقام غير متكافئة.
