نظام إطفاء الحريق FM200: شرح هندسي لمبدأ العمل والمكونات ومتطلبات التصميم

تُعد أنظمة الإطفاء الغازية من أهم الحلول الهندسية المستخدمة لحماية المواقع الحساسة التي لا يناسبها الإطفاء بالماء أو الرغوة أو البودرة. ومن أشهر هذه الأنظمة نظام إطفاء الحريق FM200، المستخدم في غرف السيرفرات، غرف الكهرباء، غرف التحكم، مراكز البيانات، غرف الاتصالات، وغرف الأجهزة الإلكترونية الدقيقة.

تأتي أهمية نظام FM200 من قدرته على إخماد الحريق بسرعة دون ترك بقايا على المعدات، ودون استخدام الماء، مما يجعله مناسبًا للمواقع التي تحتوي على أجهزة كهربائية وإلكترونية حساسة. ومع ذلك، فإن فعالية النظام لا تعتمد على وجود الأسطوانة فقط، بل تعتمد على تصميم هندسي صحيح، حساب دقيق لكمية الغاز، توزيع مناسب للنوزلات، إحكام كافٍ للغرفة، وربط سليم مع لوحة الإطفاء والكواشف وأجهزة الإنذار.

في هذا المقال نستعرض نظام FM200 من زاوية هندسية وفنية، مع توضيح مبدأ العمل، المكونات، متطلبات التصميم، الأخطاء الشائعة، وأهمية الفحص والصيانة الدورية. كما نشير إلى بعض المنتجات والتطبيقات العملية المتوفرة لدى شركة سدر، ليس من باب العرض التجاري المباشر، بل لتوضيح العلاقة بين الجانب النظري والمنتجات الفعلية المستخدمة في أنظمة الإطفاء الغازية.

ما هو نظام FM200؟

نظام FM200 هو نظام إطفاء حريق يعتمد على مادة إطفاء نظيفة تعرف فنيًا باسم HFC-227ea. يتم تخزين المادة داخل أسطوانة مضغوطة، وعند حدوث الحريق يتم تفريغها داخل الحيز المحمي بنظام الغمر الكلي Total Flooding، بحيث تنتشر داخل الغرفة وتصل إلى تركيز كافٍ لإخماد الحريق.

يصنف FM200 ضمن أنظمة Clean Agent Fire Suppression، أي أن مادة الإطفاء لا تترك رواسب أو بقايا بعد التفريغ. وهذا يجعله مناسبًا للمناطق التي تحتوي على معدات حساسة، مثل السيرفرات، لوحات الكهرباء، أنظمة الاتصالات، أجهزة التحكم، وحدات UPS، ومعدات الشبكات.

من المهم توضيح أن FM200 ليس بديلًا عامًا لكل أنظمة الإطفاء، ولا يتم اختياره فقط لأن الموقع “حساس”. الاختيار الصحيح يعتمد على نوع الخطر، مساحة الغرفة، حجمها، طبيعة الأجهزة، وجود أشخاص داخل المكان، متطلبات الجهة المالكة، المعايير المعتمدة، وتكلفة النظام والصيانة المستقبلية.

ومن المفيد عند دراسة هذا النوع من الأنظمة الاطلاع على منتجات FM200 المتوفرة لدى شركة سدر، لأن مقارنة الأحجام والمكونات تساعد على فهم العلاقة بين حجم الأسطوانة وطبيعة التطبيق وموقع التركيب.

مبدأ عمل FM200 في إخماد الحريق

يقوم نظام FM200 بإخماد الحريق بشكل أساسي من خلال امتصاص الحرارة من منطقة الاحتراق، مما يؤدي إلى خفض قدرة الحريق على الاستمرار. كما يساهم في التأثير على سلسلة التفاعل الكيميائي للاحتراق بدرجة معينة، لكن الآلية الأساسية ترتبط بتقليل الطاقة الحرارية اللازمة لاستمرار اللهب.

عند تفريغ FM200 داخل الغرفة، يتحول من حالة التخزين المضغوط إلى غاز ينتشر في الحيز المحمي. الهدف هو الوصول إلى تركيز تصميمي محدد خلال زمن قصير، بحيث يتم إخماد الحريق قبل انتشاره أو وصوله إلى مرحلة تؤدي إلى تلف كبير في المعدات.

ولهذا السبب، فإن تصميم شبكة المواسير والنوزلات ليس أمرًا شكليًا. يجب أن تضمن الشبكة وصول كمية الغاز المطلوبة إلى جميع مناطق الغرفة خلال الزمن المحدد، مع توزيع مناسب يمنع وجود مناطق ضعيفة التغطية.

في التطبيقات الصغيرة أو الموضعية، قد تستخدم أسطوانات صغيرة مثل أسطوانة غاز FM200 لإطفاء الحريق بوزن 3kg، والتي تستخدم غالبًا في اللوحات الكهربائية وغرف السيرفرات الصغيرة، بينما تحتاج الغرف الأكبر إلى أسطوانات بسعات أعلى وتصميم شبكة توزيع أكثر دقة.

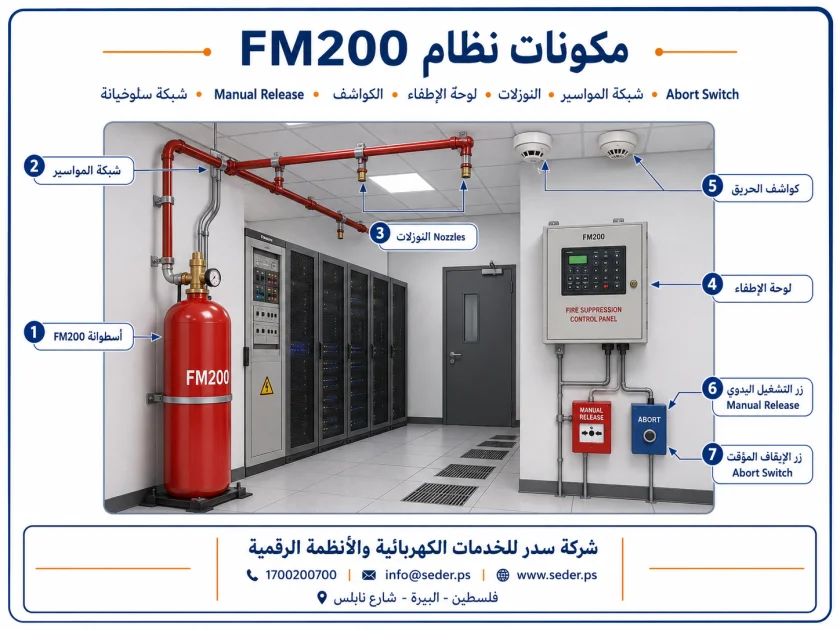

مكونات نظام إطفاء FM200

يتكون نظام FM200 من مجموعة عناصر مترابطة، وأي خلل في أحدها قد يؤثر على كفاءة النظام بالكامل. لذلك يجب التعامل مع النظام كمنظومة واحدة، وليس كمجموعة قطع منفصلة.

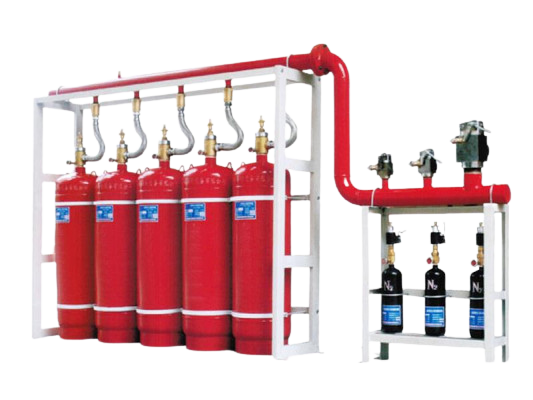

1. أسطوانة FM200

الأسطوانة هي الجزء الذي يحتوي على مادة الإطفاء HFC-227ea. يتم اختيار حجم الأسطوانة حسب حجم الحيز المحمي، درجة الحرارة، نوع الخطر، مستوى الإحكام، وتركيز الإطفاء المطلوب. ولا يجوز اختيار الأسطوانة بناءً على المساحة فقط، لأن ارتفاع الغرفة، وجود سقف مستعار أو أرضية مرتفعة، وحجم الفراغات المخفية تؤثر جميعها على كمية الغاز المطلوبة.

في بعض المشاريع قد يتم استخدام أسطوانة واحدة، وفي مواقع أكبر قد يحتاج النظام إلى أكثر من أسطوانة تعمل بشكل متزامن أو ضمن تصميم محدد. ومن أمثلة الأحجام المستخدمة في المشاريع المتوسطة والكبيرة أسطوانة BRISTOL FM200 Cylinder 14kg، وأسطوانة BRISTOL FM200 Cylinder 25kg، وأسطوانة BRISTOL FM200 Cylinder 35kg، وأسطوانة BRISTOL FM200 Cylinder 60kg.

وجود هذه الأحجام المختلفة لا يعني اختيار الأسطوانة الأكبر دائمًا، بل يعني أن التصميم يجب أن يحدد السعة المناسبة حسب حجم الغرفة وتركيز التصميم المطلوب وزمن التفريغ وشروط الاحتفاظ بالغاز.

2. صمام الأسطوانة ومجموعة التشغيل

تحتوي الأسطوانة على صمام رئيسي يتحكم في خروج الغاز عند التفعيل. وقد يتم تشغيل الصمام كهربائيًا بواسطة Solenoid Valve مرتبط بلوحة الإطفاء، أو يدويًا من خلال آلية تشغيل يدوية حسب تصميم النظام.

وجود وسيلة تشغيل يدوية مهم في الحالات التي يكتشف فيها الشخص الحريق قبل وصول الكواشف إلى حالة التفعيل، لكنه يجب أن يكون واضحًا ومثبتًا في مكان مناسب، مع تعليمات استخدام مفهومة. لذلك يتم عادة استخدام زر تشغيل يدوي مخصص لأنظمة الإطفاء مثل DMtech D9000 MCP-Y Manual Release، والذي يستخدم لبدء عملية الإطفاء يدويًا بعد التحقق من وجود حالة حريق فعلية.

3. لوحة إطفاء الحريق

لوحة الإطفاء هي مركز التحكم في النظام. تستقبل إشارات الكواشف، تدير مراحل الإنذار، تشغل العد التنازلي قبل التفريغ، تراقب الأعطال، وتشغل صمام الأسطوانة عند تحقق شروط التفعيل.

تختلف لوحة الإطفاء عن لوحة إنذار الحريق العادية، لأنها تحتوي على منطق تشغيل خاص بأنظمة الإطفاء. وغالبًا ما تدعم وظائف مثل Cross Zone، تأخير التفريغ، Manual Release، Abort، مراقبة ضغط الأسطوانة، ومخارج خاصة للأجراس والفلاشات ولوحات التحذير.

ومن أمثلة لوحات الإطفاء المخصصة لهذا النوع من التطبيقات DMtech Extinguishing Fire Alarm Control Panel، وهي لوحة مخصصة للتحكم في أنظمة الإطفاء بالغاز أو البودرة أو الأيروسول أو الماء. كما تتوفر خيارات أخرى مثل FireSafe EN-54 PAL3004 Extinguishant Control Panel وUniPOS Fire Extinguishing Control Panel FS5200E، وهي لوحات مصممة لمراقبة وتشغيل أنظمة الإطفاء النشطة.

اختيار اللوحة لا يعتمد فقط على عدد المناطق، بل على منطق التشغيل المطلوب، عدد مداخل الكواشف، عدد مخارج الإنذار، وجود Manual Release وAbort، مراقبة ضغط الأسطوانة، زمن التأخير، وطريقة ربط النظام مع التهوية أو التكييف أو أنظمة إدارة المبنى.

4. شبكة المواسير

تنقل شبكة المواسير الغاز من الأسطوانة إلى النوزلات داخل الحيز المحمي. يجب تصميم هذه الشبكة بطريقة تراعي الضغط، القطر، أطوال المواسير، عدد الانحناءات، وفقد الضغط. أي تصميم عشوائي قد يؤدي إلى تفريغ غير متوازن أو تأخير في وصول الغاز إلى بعض المناطق.

في الأنظمة الكبيرة، لا يكفي تركيب مواسير بالمقاس المتاح في السوق، بل يجب الرجوع إلى حسابات التصميم وبرنامج الحساب الهيدروليكي المعتمد من الشركة المصنعة أو الجهة المصممة.

كما يجب الانتباه إلى جودة التثبيت، مسارات المواسير، الحماية من الاهتزاز، سهولة الصيانة، وإمكانية الوصول إلى الصمامات والنوزلات عند الحاجة للفحص.

5. النوزلات Nozzles

النوزلات هي نقاط تفريغ الغاز داخل الغرفة. وظيفتها توزيع مادة الإطفاء بالشكل الصحيح داخل الحيز. يتم تحديد عددها ومواقعها حسب أبعاد الغرفة، ارتفاع السقف، توزيع المعدات، أماكن العوائق، واتجاهات التفريغ.

تركيب النوزلات في أماكن غير مناسبة قد يجعل بعض المناطق لا تصلها كمية كافية من الغاز، خصوصًا خلف الراكات، قرب الزوايا، أو داخل الفراغات التي لم يتم احتسابها في التصميم.

ومن الأخطاء الشائعة أن يتم تركيب النوزل في مكان مناسب بصريًا فقط، دون دراسة اتجاه التفريغ أو العوائق أو توزيع الهواء داخل الغرفة. لذلك يجب النظر إلى النوزل كجزء من شبكة محسوبة، وليس كفتحة تفريغ عادية.

6. كواشف الحريق

تستخدم كواشف الدخان أو الحرارة أو أنواع خاصة حسب طبيعة الخطر. في غرف السيرفرات وغرف الكهرباء، يفضل غالبًا الاعتماد على كشف مبكر وموثوق، مع تصميم يقلل احتمالية التشغيل الخاطئ.

في بعض التطبيقات يتم استخدام مبدأ Cross Zoning، حيث لا يتم تفريغ الغاز إلا بعد تحقق إنذار من أكثر من كاشف أو أكثر من منطقة كشف. هذا الأسلوب يقلل احتمالية التفريغ غير الضروري بسبب إنذار كاذب.

عند اختيار الكواشف، يجب مراعاة طبيعة الغرفة، سرعة حركة الهواء، وجود تكييف، مستوى الغبار، ونوع المعدات. وفي المشاريع التي تعتمد على أنظمة إنذار متكاملة يمكن مراجعة قسم أنظمة إنذار الحريق المتوفرة لدى شركة سدر لفهم الخيارات المرتبطة بالكشف والإنذار والتحكم.

7. Manual Release و Abort Switch

زر Manual Release يسمح بتشغيل النظام يدويًا عند الحاجة، بينما يستخدم Abort Switch لتأخير أو إيقاف التفريغ المؤقت خلال فترة العد التنازلي في حال وجود إنذار غير مؤكد أو وجود أشخاص داخل المكان.

يجب وضع هذه الأزرار في أماكن واضحة وسهلة الوصول، مع تعليمات واضحة، لأن استخدامها الخاطئ أو وضعها في أماكن غير مدروسة قد يسبب مشكلة أثناء الطوارئ.

ومن المنتجات المرتبطة بهذه الوظيفة DMtech D9000 MCP-B Extinguishing Abort، وهو زر يستخدم مع لوحات الإطفاء لإيقاف أو تأخير عملية التفريغ وزيادة وقت الإخلاء. وجود هذا العنصر مهم خصوصًا في الغرف التي قد يدخلها الفنيون أو الموظفون أثناء العمل.

8. الأجراس والفلاشات ولافتات التحذير

قبل تفريغ الغاز، يجب تنبيه الموجودين داخل أو قرب الغرفة. لذلك يتم تركيب أجهزة إنذار صوتي وضوئي، ولافتات مثل Gas Discharge أو Do Not Enter عند التفريغ، حسب متطلبات التصميم.

هذه العناصر ليست إضافات تجميلية، بل جزء من منظومة السلامة. فالغرض من نظام FM200 ليس فقط إخماد الحريق، بل إدارته بطريقة آمنة ومنظمة.

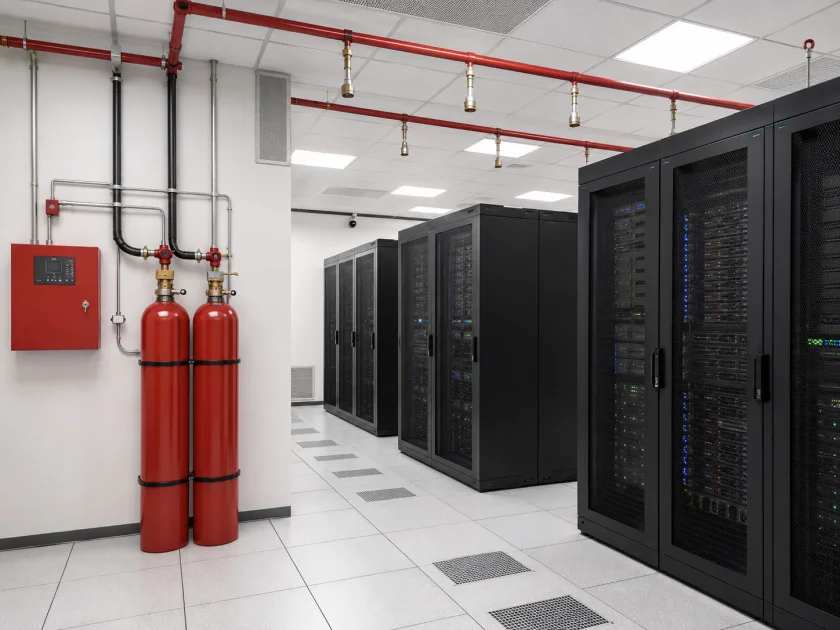

أين يستخدم نظام FM200؟

يستخدم نظام FM200 عادة في المواقع التي تكون فيها قيمة المعدات أو حساسية التشغيل عالية، أو حيث قد يؤدي استخدام الماء أو البودرة إلى أضرار كبيرة. من أكثر التطبيقات شيوعًا:

غرف السيرفرات ومراكز البيانات، غرف الاتصالات والشبكات، غرف الكهرباء والتحكم، غرف UPS، غرف التحكم الصناعي، غرف الأرشيف الإلكتروني، المختبرات، وبعض غرف المعدات الحساسة في المؤسسات والبنوك والمستشفيات والمباني التجارية.

لكن لا يعني ذلك أن FM200 هو الخيار الأفضل دائمًا. في بعض المواقع قد تكون أنظمة أخرى مثل FK-5-1-12 أو CO2 أو Aerosol أو أنظمة Water Mist أكثر مناسبة، حسب طبيعة الخطر ومتطلبات المشروع. لذلك يجب أن يكون قرار الاختيار مبنيًا على دراسة فنية وليس على الاسم التجاري للنظام.

ومن المفيد عند دراسة مشروع فعلي مراجعة نماذج من التطبيقات المنفذة، مثل تركيب نظام FM200 في مدينة البيرة، لأن المشاريع العملية تساعد على فهم العلاقة بين الأسطوانة، الغرفة، لوحة التحكم، التمديدات، ونقاط التفريغ.

الفرق بين FM200 و CO2 من الناحية الفنية

كثيرًا ما تتم المقارنة بين FM200 وCO2، خصوصًا في غرف الكهرباء. الفرق الجوهري أن نظام CO2 يعتمد بشكل أساسي على تقليل نسبة الأكسجين في الحيز إلى مستوى لا يسمح باستمرار الاحتراق، وهذا يجعله أكثر خطورة على الأشخاص إذا تم استخدامه في أماكن مأهولة دون إجراءات صارمة.

أما FM200 فيصنف ضمن أنظمة الإطفاء النظيفة المناسبة للاستخدام في كثير من الأماكن المأهولة ضمن حدود التصميم والتركيزات المعتمدة. كما أنه لا يترك بقايا، ولا يسبب تلفًا مباشرًا للأجهزة الكهربائية عند التفريغ الصحيح.

ومع ذلك، لا يجوز اعتبار FM200 “آمنًا مطلقًا” دون شروط. يجب الالتزام بتركيزات التصميم، حساب حجم الغرفة، إجراءات الإخلاء، التحذير قبل التفريغ، وفحص النظام بشكل دوري.

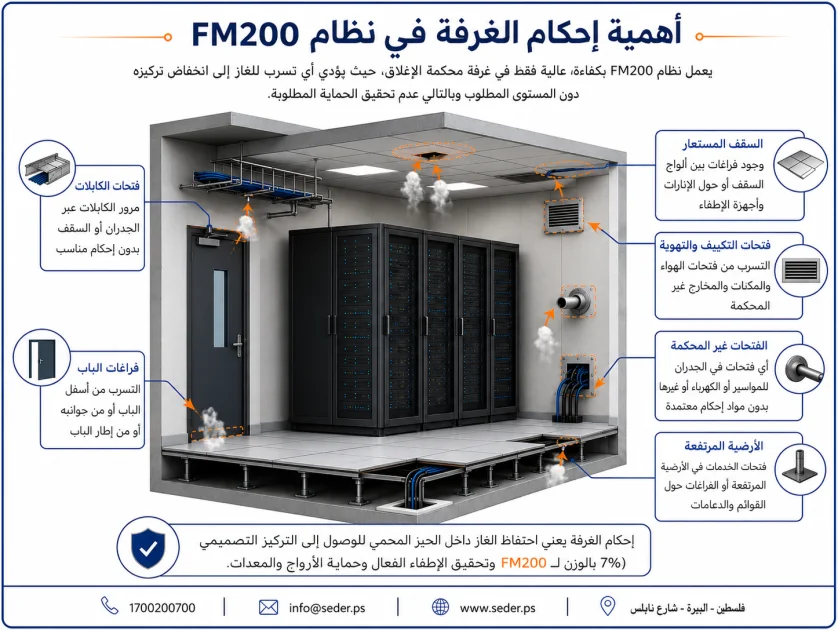

أهمية إحكام الغرفة Room Integrity

من أهم النقاط التي يتم إهمالها في أنظمة FM200 موضوع إحكام الغرفة. حتى لو كانت كمية الغاز صحيحة، فإن وجود فتحات غير محكمة في الأبواب، الجدران، السقف المستعار، الأرضية المرتفعة، فتحات الكابلات، أو مجاري التكييف قد يؤدي إلى تسرب الغاز بسرعة، وبالتالي عدم بقاء التركيز المطلوب لفترة كافية لإخماد الحريق ومنع إعادة الاشتعال.

لذلك، في التصميم الجيد لا يتم النظر إلى الغرفة من الداخل فقط، بل يتم فحص كامل الغلاف المحيط بها. ويجب الانتباه إلى فتحات التكييف، مراوح الشفط، مسارات الكابلات، فتحات تمديدات الكهرباء، وأي تعديلات مستقبلية قد تؤثر على إحكام الحيز.

في المشاريع المهمة، يستخدم اختبار Door Fan Test أو ما يعادله لتقييم قدرة الغرفة على الاحتفاظ بالغاز خلال الزمن المطلوب. هذا الاختبار مهم خصوصًا في غرف السيرفرات ومراكز البيانات، حيث قد تكون خسائر فشل النظام عالية جدًا.

الأخطاء الشائعة في أنظمة FM200

من الأخطاء الشائعة التعامل مع النظام على أنه أسطوانة فقط، دون دراسة للغرفة أو ربط صحيح مع لوحة الإطفاء. ومن الأخطاء أيضًا اختيار حجم الأسطوانة بناءً على تقدير سريع، تركيب النوزلات دون حساب توزيع الغاز، إهمال السقف المستعار أو الأرضية المرتفعة، عدم إغلاق فتحات الكابلات، وعدم اختبار الأجراس والفلاشات والعد التنازلي.

ومن الأخطاء المتكررة كذلك عدم تدريب المستخدمين على معنى الإنذارات، أو عدم توضيح وظيفة Manual Release وAbort Switch، أو ترك النظام سنوات دون فحص ضغط الأسطوانة وحالة اللوحة والكواشف.

كما أن أي تعديل في الغرفة بعد التركيب قد يغير فعالية النظام. على سبيل المثال، إضافة تكييف جديد، فتح فتحة كابلات، تغيير باب الغرفة، نقل الراكات، أو إضافة أرضية مرتفعة قد يتطلب مراجعة التصميم الأصلي.

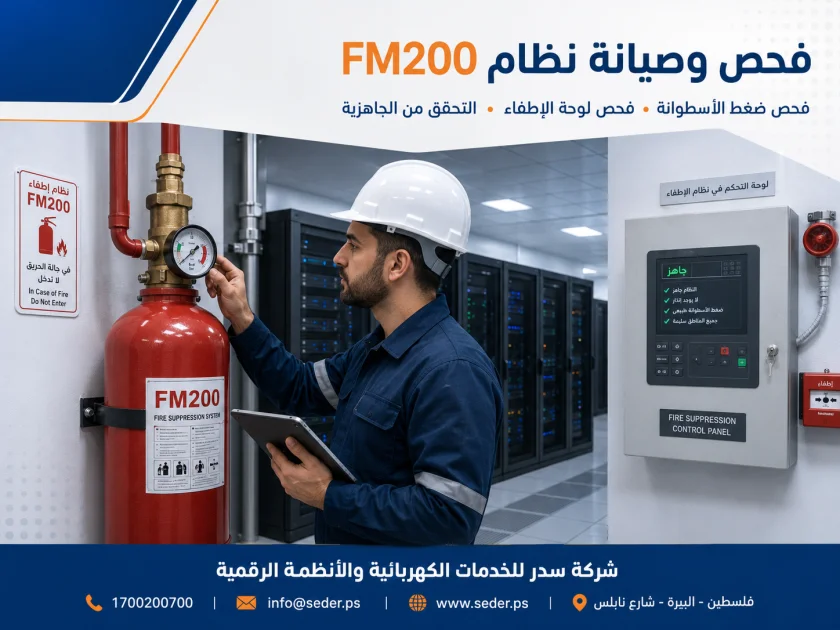

الفحص والصيانة الدورية

صيانة نظام FM200 ليست إجراءً شكليًا، بل هي جزء أساسي من جاهزية النظام. يجب فحص ضغط الأسطوانة، حالة الصمام، توصيلات Solenoid، إشارات الأعطال، كفاءة الكواشف، عمل الأجراس والفلاشات، سلامة أزرار التشغيل اليدوي والإيقاف المؤقت، ونظافة النوزلات وعدم وجود عوائق أمامها.

كما يجب اختبار لوحة الإطفاء من حيث استقبال الإنذارات، منطق Cross Zone إذا كان مستخدمًا، زمن العد التنازلي، مخارج الإنذار، ومؤشرات الأعطال. ولا يجوز إجراء اختبار تفريغ حقيقي إلا ضمن إجراءات خاصة ومدروسة، لأن تفريغ الغاز مكلف وقد يتطلب إعادة تعبئة وفحص كامل للنظام.

الفحص الدوري يساعد على اكتشاف الأعطال قبل وقوع الحريق، خصوصًا في المواقع التي تعمل على مدار الساعة مثل غرف السيرفرات، البنوك، شركات الاتصالات، المؤسسات، وغرف التحكم.

ملاحظات بيئية وفنية حول FM200

من الناحية الفنية، يتميز FM200 بأنه لا يستنزف طبقة الأوزون ولا يترك بقايا على المعدات، لكنه ينتمي إلى عائلة HFC، وهي مواد لها أثر مناخي ويجري تنظيم استخدامها في كثير من الأسواق. لذلك يجب تقديم المعلومة بدقة: FM200 مادة إطفاء نظيفة من حيث عدم ترك الرواسب وعدم استخدام الماء، لكنه ليس “بلا أثر بيئي” بشكل مطلق.

هذا لا يلغي دوره المهم في حماية المواقع الحساسة، لكنه يعني أن اختيار النظام يجب أن يتم بوعي هندسي، مع مقارنة البدائل المتاحة، ومعرفة متطلبات المشروع والجهة المالكة والمعايير المعتمدة.

دور الخبرة العملية في نجاح نظام FM200

نجاح نظام FM200 لا يعتمد فقط على جودة الأسطوانة أو اسم العلامة التجارية، بل على فهم كامل للغرفة والخطر وطريقة تشغيل الموقع. لذلك فإن الخبرة العملية في أنظمة الحريق والكهرباء والأنظمة الرقمية تعطي قيمة مهمة عند تصميم أو مراجعة هذه الأنظمة.

في السوق الفلسطيني، تمتلك شركة سدر خبرة عملية في أنظمة الحريق والأنظمة الكهربائية والرقمية، وتشمل أعمالها أنظمة الإنذار، الإطفاء، الحماية، غرف الكهرباء، وغرف الأنظمة الحساسة. هذه الخبرة تساعد في النظر إلى نظام FM200 كمنظومة متكاملة مرتبطة بالكهرباء، الإنذار، التحكم، الصيانة، وسلامة التشغيل، وليس كقطعة منفردة يتم تركيبها داخل الغرفة.

كما أن وجود منتجات مرتبطة بأنظمة FM200، مثل أسطوانات الإطفاء ولوحات الإطفاء وأزرار التشغيل والإيقاف، يعطي المقال بعدًا عمليًا مهمًا، خصوصًا عند توضيح أن التصميم الصحيح يبدأ من فهم الموقع وينتهي بنظام قابل للفحص والصيانة.

خلاصة هندسية

نظام FM200 من الأنظمة المهمة في حماية المواقع الحساسة من الحريق، خصوصًا غرف السيرفرات وغرف الكهرباء والاتصالات. يتميز بأنه نظام نظيف لا يستخدم الماء ولا يترك بقايا، لكنه يحتاج إلى تصميم دقيق، حساب صحيح لكمية الغاز، توزيع مناسب للنوزلات، إحكام جيد للغرفة، ولوحة إطفاء مبرمجة بطريقة صحيحة.

أهم ما يجب تذكره أن FM200 ليس أسطوانة فقط، بل نظام متكامل يضم الكشف، التحكم، الإنذار، التفريغ، الإخلاء، الفحص، والصيانة. وأي ضعف في أحد هذه العناصر قد يقلل من كفاءة النظام عند الحاجة الحقيقية.

لذلك فإن التعامل مع FM200 يجب أن يكون تعاملًا هندسيًا قائمًا على المعايير والخبرة، وليس قرارًا سريعًا مبنيًا على السعر أو حجم الأسطوانة فقط.
