الاسئلة الشائعة للمشاكل التي ممكن ان تحدث عند تركيب ماتور Somfy Elixo 230V
Somfy Elixo 230V Support
حافظنا على الأسئلة الستة الأصلية في المقال، لكن رتّبناها كمسار تشخيص عملي، وصححنا بعض خطوات البرمجة وفق دليل Somfy الرسمي، مع فصل واضح بين الفحوصات التي يستطيع المستخدم ملاحظتها وبين الأعمال التي يجب أن ينفذها فني مؤهل داخل لوحة 230V.
Q1 — لماذا لا يظهر أي ضوء على لوحة المحرك؟
الصورة الأصلية محفوظة
ابدأ بالتغذية ثم الحماية
- تأكد من وجود التغذية للمحرك من القاطع/المفتاح المخصص للموقع، من دون فتح اللوحة إذا لم تكن مؤهلًا.
- إذا كانت التغذية موجودة ولا تظهر أي لمبة، يقوم الفني بعد فصل الكهرباء بفحص الفيوزات واللوحة بصريًا وبجهاز قياس مناسب.
- إذا كان فيوز تالفًا، يُستبدل بنفس النوع والقيمة المحددة للوحة/الإصدار نفسه فقط؛ لا ترفع قيمة الفيوز لتجاوز المشكلة.
Q2 — الريسيفر يضيء عند الضغط على الريموت لكن المحرك لا يتحرك
إضاءة الريسيفر لا تعني بالضرورة أن قناة الريموت محفوظة بالطريقة الصحيحة في لوحة التحكم. في دليل Somfy الرسمي لـElixo 500 230V، برمجة ريموت RTS تتم بالضغط على زر PROG لمدة نحو ثانيتين حتى يضيء المؤشر الأحمر، ثم الضغط على قناة الريموت المطلوبة خلال دقيقتين؛ يومض المؤشر عند نجاح الحفظ.
Q3 — أسمع «تكة» من المحرك لكنه لا يتحرك
الصورة الأصلية محفوظة
الصوت وحده لا يثبت أن المحرك سليم
قبل اعتبار العطل من المحرك، افحص بالترتيب:
- هل البوابة تتحرك يدويًا بسلاسة بعد تحرير المحرك وفق الإجراء الصحيح ومع فصل الكهرباء؟
- هل يوجد عائق ميكانيكي في الـRack أو العجلات أو نهاية المشوار؟
- هل مؤشرات STOP وPHOT والـLimit Switch على اللوحة في حالتها الصحيحة؟
- هل الـPhotocells مصطفة ونظيفة وغير محجوبة؟
- هل إعدادات DIP متوافقة مع طريقة تشغيل الموقع؟

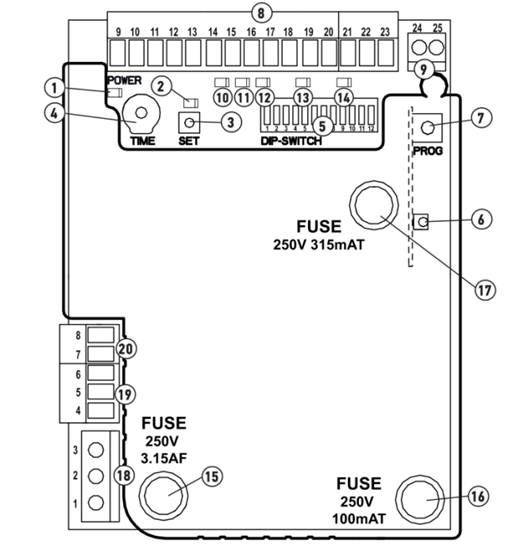

الرسم الأصلي محفوظ للمرجعية
اقرأ مؤشرات اللوحة قبل تغيير الأسلاك
دليل Somfy يوفر LEDs تشخيصية لمدخل START وSTOP وPhotocell وفتح/إغلاق Limit Switch. هذه المؤشرات تساعد الفني على تحديد الدائرة التي تمنع الحركة دون اللجوء مباشرة إلى تجاوز دوائر السلامة.
إذا أظهر المؤشر أن مدخلًا أمنيًا غير مستوفى، أصلح سبب العطل في الحساس أو السلك أو المحاذاة بدل تركه متجاوزًا.
Q4 — لماذا يحترق الفيوز عند إعطاء أمر حركة؟
الفيوز الذي يتلف مرة أخرى بعد استبداله غالبًا يشير إلى قصر كهربائي، حمل زائد أو عطل في أحد الملحقات أو الكابلات. هنا لا نكرر التشغيل ولا نستبدل الفيوز بقيمة أكبر.
افصل الملحقات بطريقة فنية
الفني يعزل الدوائر بشكل منظم ليحدد هل المشكلة في اللوحة، الفلاشر، الحساسات أو كابل خارجي.
افحص الكابل
ابحث عن تلف، رطوبة، سحق، تماس أو عزل متشقق قبل إعادة التغذية.
استخدم Rating الصحيح
الفيوز جزء حماية، وليس نقطة ضعف يجب رفع قيمتها لتستمر الدائرة في العمل.
Q5 — لماذا تعمل الفوتوسيلات بعكس السلوك المطلوب؟
الصورة الأصلية محفوظة

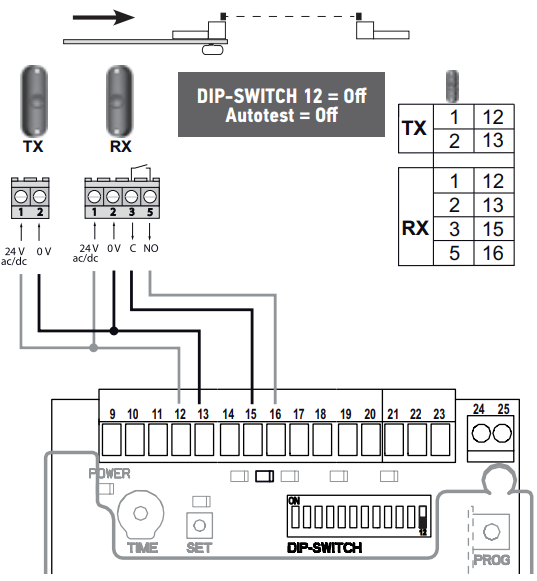

راجع wiring ثم DIP 2

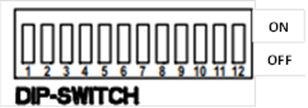

في دليل Elixo 500 230V، DIP 2 هو الذي يحدد منطق عمل الخلايا الضوئية:
- ON: الخلايا فعالة أثناء الإغلاق فقط؛ عند قطع الشعاع أثناء الإغلاق تتوقف البوابة ثم تعكس الحركة.
- OFF: الخلايا فعالة أثناء الفتح والإغلاق وفق منطق الدليل.
أما DIP 3 في الدليل نفسه فيتعلق بحجب الأوامر أثناء الفتح، وليس باختيار اتجاه عمل الفوتوسيل.
Q6 — لماذا تتوقف البوابة كل مرة في مكان مختلف أو لا تكمل الفتح والإغلاق؟
الصورة الأصلية محفوظة
أعد برمجة المشوار بعد التأكد من الميكانيك

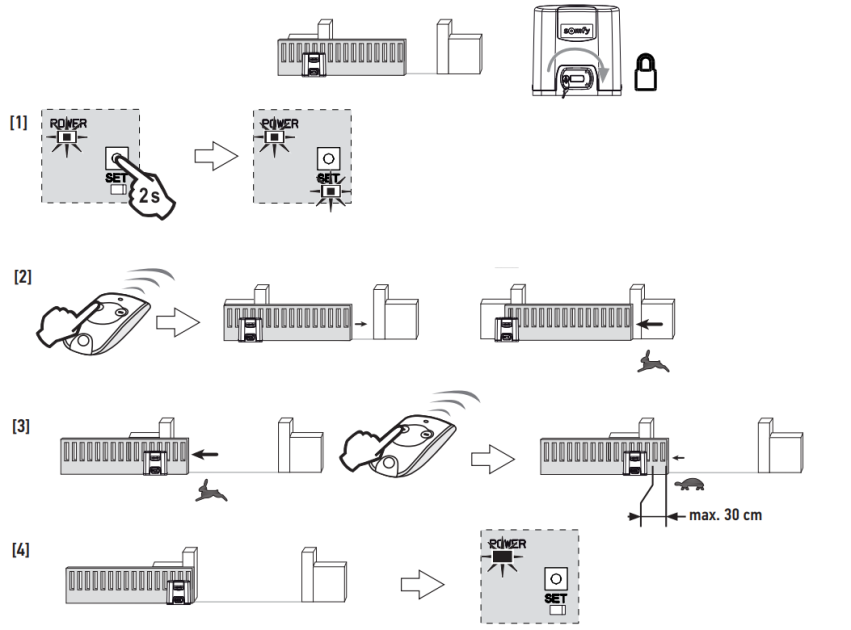

في دليل Somfy Elixo 500/800 230V، تبدأ برمجة المشوار والبوابة مفتوحة تقريبًا مترًا واحدًا والمحرك مقفولًا في وضع التشغيل:
- اضغط SET لمدة ثانيتين؛ يومض مؤشرا POWER وSET.
- اضغط زر ريموت محفوظ لبدء دورة البرمجة؛ تتحرك البوابة للإغلاق ثم الفتح.
- إذا أردت منطقة Slowdown، اضغط الريموت عند الموضع المناسب أثناء الفتح.
- عند اكتمال البرمجة يبقى مؤشر POWER ثابتًا.
إذا توقفت البوابة قبل نهاية المشوار، تأكد أولًا من عدم وجود مقاومة ميكانيكية أو مشكلة Limit Switch، وقد تحتاج إلى تقليل/إلغاء منطقة التباطؤ وإعادة البرمجة.
قبل استدعاء الفني: أرسل هذه المعلومات
صورة اللوحة
صورة واضحة للمؤشرات والأطراف دون لمس الأسلاك أثناء وجود التغذية.
وصف العطل
هل العطل دائم أم متقطع؟ هل تسمع صوتًا؟ هل يتغير عند فتح أو إغلاق البوابة؟
حالة LEDs
Power / START / STOP / PHOT / Limit indicators تساعد في التشخيص.
الفوتوسيل
هل الشعاع واضح؟ هل الحساسات مصطفة؟ هل يوجد غبار أو عائق؟
حركة البوابة يدويًا
هل الحركة ثقيلة أو يوجد احتكاك أو نقطة تعلق؟
موديل الكنترول
Elixo 500/800 230V أو إصدار آخر، لأن إعدادات الأطراف والـDIP قد تختلف.
