نظام الإخلاء الصوتي TCI: المكونات وطريقة العمل والربط مع إنذار الحريق
نظام الإخلاء الصوتي: رسائل واضحة لتنظيم الاستجابة أثناء الطوارئ
يُستخدم نظام الإخلاء الصوتي Voice Evacuation System لبث رسائل طوارئ وتعليمات مباشرة تساعد الأشخاص على التصرف وفق خطة السلامة. فبدل الاكتفاء بصوت التنبيه، يمكن توجيه شاغلي المبنى إلى مخارج محددة، والتنبيه إلى عدم استخدام المصاعد أو اتباع تعليمات فريق السلامة. وتبرز أهمية النظام في المدارس والمراكز التجارية والمصانع والمستودعات والمكاتب والقاعات والمباني متعددة الطوابق.
يشرح هذا المقال مكونات نظام الإخلاء الصوتي وطريقة العمل والربط مع إنذار الحريق، ويعرض بعض حلول TCI للصوت والمناداة الموجودة في موقع شركة سدر. ويبدأ الاختيار بتحديد الاستخدام المطلوب: هل نحتاج نداءً عامًا ورسائل مجدولة، أم منظومة إخلاء صوتي مخصصة للطوارئ؟
تمييز فني مهم:
وجود مضخم صوت أو مدخل طوارئ أو رسالة مسجلة لا يكفي وحده لإثبات أن النظام مناسب للإخلاء الصوتي المطلوب في المشروع. يجب التحقق من الأجهزة والشهادات ومراقبة الأعطال والطاقة الاحتياطية وتوافق المكونات ومتطلبات الجهة المختصة. لذلك تُعرض منتجات TCI المذكورة هنا كخيارات للصوت والمناداة، ويُحدد استخدامها ضمن منظومة الطوارئ بعد التحقق من مواصفات الموديلات ومتطلبات المشروع.
ما هو نظام الإخلاء الصوتي؟
هو نظام مخصص لإيصال رسائل صوتية وتعليمات طوارئ إلى مناطق محددة داخل المبنى. يمكن تشغيل الرسائل تلقائيًا من خلال واجهة الربط مع نظام إنذار الحريق، أو إصدار نداء مباشر من ميكروفون الطوارئ حسب صلاحيات التشغيل وخطة الاستجابة.
قد يكون النظام مستقلًا للطوارئ، أو يجمع بين النداء العام والإخلاء الصوتي عندما يكون مصممًا ومجهزًا لذلك. في الحالة المشتركة، تتقدم رسائل الطوارئ على الموسيقى والإعلانات والنداءات اليومية وفق ترتيب الأولويات المعتمد.
ما الفرق بين نظام النداء العام ونظام الإخلاء الصوتي؟
| العنصر | النداء العام PA | الإخلاء الصوتي Voice Alarm / EVAC |
|---|---|---|
| الهدف | نداءات وإعلانات وموسيقى ورسائل مجدولة. | إيصال تعليمات الطوارئ وفق خطة السلامة. |
| الأولوية | تختلف حسب المضخم ومصادر الصوت. | أولوية طوارئ محددة ومختبرة، مع التحكم بالمصادر العادية. |
| مراقبة الأعطال | قد تكون محدودة أو غير متوفرة. | مراقبة وظائف ومسارات ومكونات بحسب النظام ومتطلبات المشروع. |
| الطاقة الاحتياطية | تُضاف حسب الحاجة. | تُصمم وتُحسب وتُختبر وفق متطلبات الطوارئ المعتمدة. |
| الاختيار والاعتماد | وفق جودة الصوت والاستخدام والمواصفات. | وفق متطلبات السلامة والشهادات والتوافق وخطة التشغيل. |
حلول TCI للصوت والمناداة في موقع سدر
يشمل موقع سدر مضخمات TCI وسماعات وميكروفونات نداء ومؤقتات لتشغيل الرسائل. تساعد هذه الخيارات في بناء حلول للنداء العام والموسيقى والتنبيهات المجدولة، ويُراجع دعم وظائف الطوارئ لكل موديل قبل إدخاله ضمن حل مرتبط بإنذار الحريق.
لا نختار النظام على أساس القدرة بالواط فقط؛ بل نراجع عدد المناطق وطبيعة الرسائل ومستوى الضجيج ووضوح الكلام والطاقة الاحتياطية ومتطلبات مراقبة الخطوط والأجهزة.

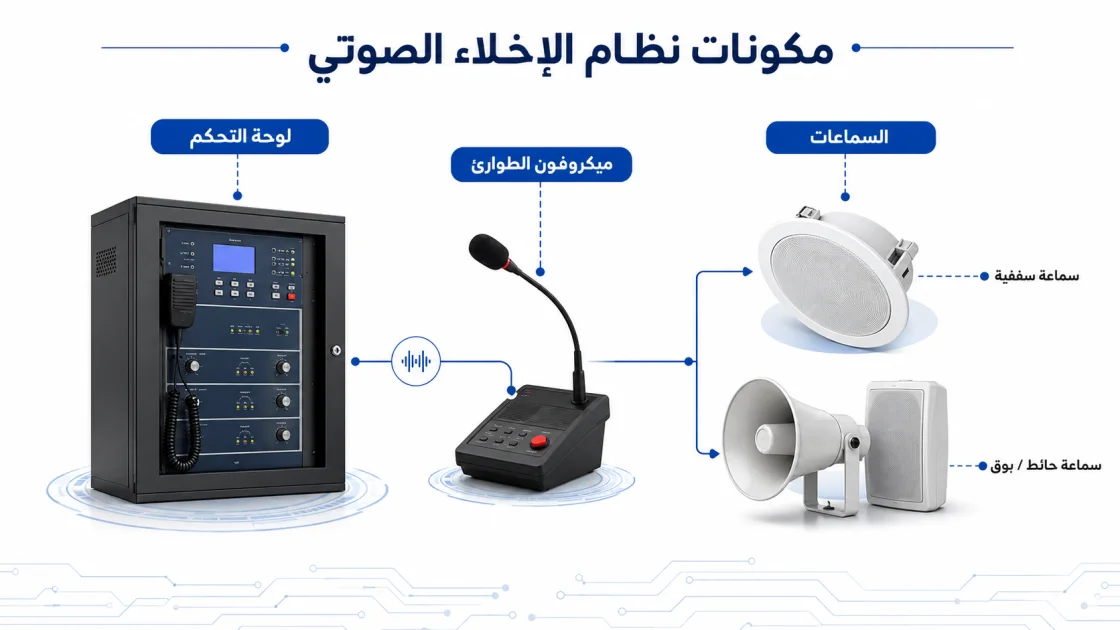

مكونات نظام الإخلاء الصوتي والنداء

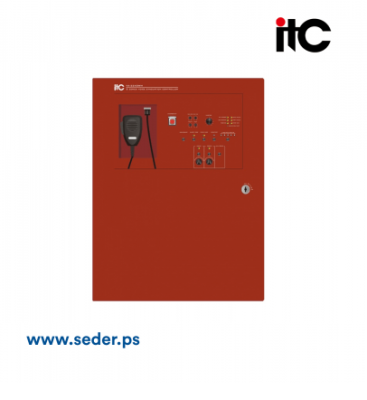

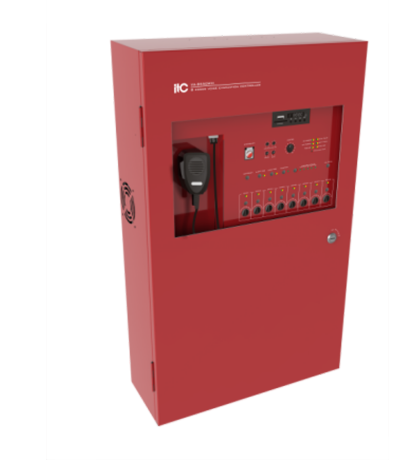

1. وحدة التحكم ومضخمات الصوت
تستقبل وحدة التحكم إشارات التشغيل وتدير الرسائل والمناطق والأولويات، بينما تضخم وحدات القدرة الصوت وتغذي السماعات. قد يجمع جهاز واحد بعض هذه الوظائف، أو تتوزع على وحدات مستقلة في المشاريع الأكبر.
في أنظمة النداء الصغيرة والمتوسطة، يمكن استخدام Mixer Amplifier مناسب للمصادر وقدرة السماعات. أما منظومة الإخلاء الصوتي فتحتاج التأكد من وظائف التحكم والمراقبة والطاقة الاحتياطية والاعتماد المطلوب، وليس من قدرة المضخم وحدها.

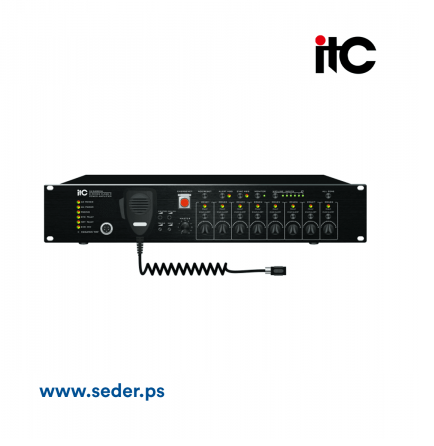

من خيارات مضخمات TCI الموجودة في الموقع: TCI-500DMV Mixer Amplifier، TCI-60DT 60W وTCI-120DT Mixer Amplifier. تُراجع المداخل والمخارج والميزات الحالية من صفحة كل منتج قبل الاختيار.
2. ميكروفون النداء وميكروفون الطوارئ
يسمح الميكروفون بإصدار تعليمات مباشرة عند تغير الموقف، مثل توجيه الأشخاص إلى مخرج بديل أو منع دخول منطقة محددة. في منظومة الطوارئ يجب التحقق من توافق الميكروفون مع وحدة التحكم، وأولويته وصلاحيات استخدامه ومراقبة مساره بحسب متطلبات النظام.

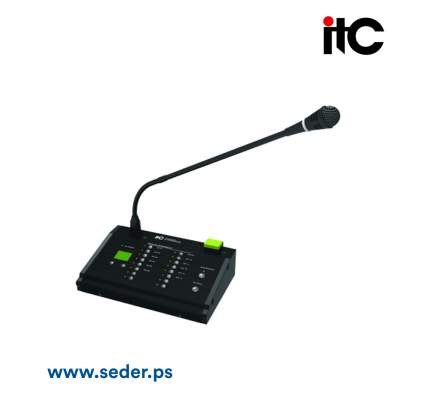

للنداء والتحكم، يعرض موقع سدر Smart Remote Paging Microphone TCI-1632RM. وجود ميكروفون نداء لا يعني تلقائيًا أنه ميكروفون طوارئ معتمد؛ يُحدد ذلك من مواصفات الموديل والمنظومة المتوافقة معه.
3. السماعات الداخلية وسماعات السقف
تُختار السماعات وفق ارتفاع السقف وأبعاد المكان ومواد التشطيب والضجيج المحيط. في المكاتب والممرات والقاعات يمكن استخدام سماعات سقف موزعة بعناية لتحقيق وضوح الكلام دون الاعتماد على رفع مستوى الصوت فقط.
من خيارات الموقع TCI Ceiling Speaker TCI-108 15W. وللاستخدام في الإخلاء الصوتي، يجب التحقق من ملاءمة السماعة واعتمادها المطلوب وملحقات تركيبها، إضافة إلى قدرتها الصوتية.
4. السماعات الخارجية وسماعات البوق
قد تحتاج الساحات والمواقف والمناطق الصناعية إلى سماعات خارجية أو سماعات بوق بدل سماعات السقف. يتحدد الاختيار حسب مستوى الضجيج وزاوية التغطية ومسافة الاستماع وظروف الطقس ودرجة الحماية المناسبة. الهدف هو إيصال تعليمات مفهومة إلى المنطقة المطلوبة، مع تقليل التشويش والصدى والإزعاج للمناطق المحيطة.
5. تشغيل الرسائل والمؤقتات
تحتاج المدارس والمصانع والمؤسسات إلى رسائل مجدولة وتنبيهات دورية. من المنتجات المرتبطة بهذا الاستخدام TCI Weekly Timer with Recorder/MP3/Tuner TCI-707. أما رسائل الإخلاء فتُدار ضمن منظومة الطوارئ المناسبة، مع ضمان أولوية التشغيل وسلامة الرسالة وفق متطلبات المشروع.
6. الطاقة الاحتياطية ومراقبة الأعطال
يجب دراسة استمرار تشغيل منظومة الطوارئ عند فقدان الكهرباء، وحساب البطاريات ومصدر الشحن بحسب الحمل ومتطلبات زمن الاستعداد والتشغيل. كما تُراجع مراقبة وحدات التحكم والمضخمات وخطوط السماعات والميكروفونات بحسب إمكانات النظام والمتطلبات المعتمدة.
لا يُختار زمن البطارية أو نوع الكابل بصورة عامة لكل المباني؛ يتحدد ذلك من الكود ومواصفات المشروع وخطة الإخلاء ومتطلبات الجهة المختصة.

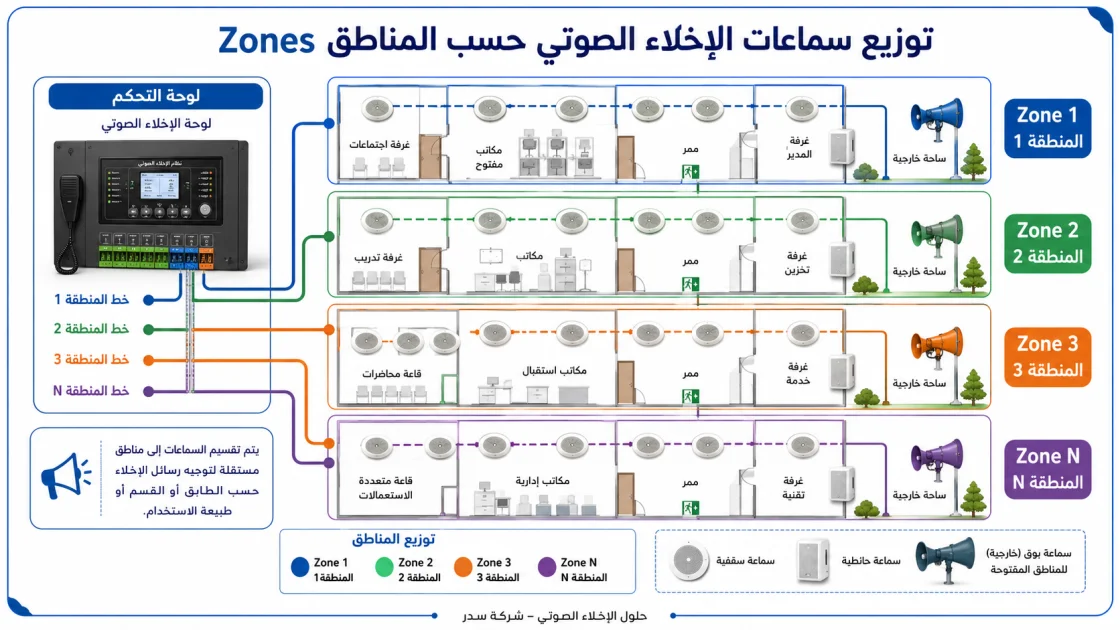

أساس توصيل سماعات 70V / 100V
في أنظمة الفولت الثابت، تحتوي السماعات المناسبة على محولات وتُوصل عادة على التوازي إلى خط الصوت المخصص لها. تُختار قدرة كل سماعة من نقطة القدرة Power Tap، ثم يُجمع الحمل لجميع السماعات على الخط أو قناة المضخم.
مثال مبسط لحساب قدرة السماعات:
عشرون سماعة، كل واحدة مضبوطة على 6W، تعطي حملًا اسميًا: 20 × 6 = 120W. نختار قناة مضخم تغطي هذا الحمل مع الهامش الذي توصي به الشركة المصنعة، ونراجع طول الكابل ومقطعه والفواقد ومتطلبات المراقبة. رفع Power Tap يزيد الحمل؛ لذلك يجب إعادة الحساب عند تغيير الإعدادات.
- طابق خرج المضخم 70V أو 100V مع مواصفات السماعات وإعداداتها.
- لا توصل سماعة منخفضة المعاوقة مباشرة إلى خرج 100V دون محول مناسب.
- لا تستخدم خرج الفولت الثابت ومخرج المعاوقة المنخفضة معًا إلا إذا سمحت تعليمات الجهاز.
- راعِ قطبية التوصيل واستمراريتها لتقليل مشاكل التداخل بين السماعات.
- نفّذ تقسيم الخطوط والمناطق ومراقبتها وفق مخطط النظام، دون افتراض طريقة موحدة لكل الأجهزة.
خطوط 70V/100V هي خطوط صوت وليست تغذية كهرباء منزلية، وتحتاج تنفيذًا مهنيًا وفق تعليمات الأجهزة ومتطلبات السلامة.
كيف يعمل النظام داخل المبنى؟
- الاستخدام العادي: تشغيل النداءات أو الرسائل المجدولة أو الموسيقى عند السماح بذلك.
- استقبال إشارة الطوارئ: تصل إلى وحدة التحكم من واجهة إنذار الحريق أو من تشغيل يدوي مصرح به.
- تطبيق خطة التشغيل: تحدد المنظومة الرسالة والمناطق المستهدفة وفق السيناريو المعتمد.
- فرض أولوية الطوارئ: توقف أو تتجاوز مصادر الصوت العادية وفق تصميم النظام.
- النداء المباشر: يمكن للمشغل المخول إصدار تعليمات إضافية من ميكروفون الطوارئ.
- إظهار الحالة والأعطال: تعرض المنظومة حالات التشغيل والأعطال التي تدعم مراقبتها.
لا يعني وجود مناطق متعددة أن الإخلاء يكون مرحليًا تلقائيًا. تشغيل جميع المناطق أو إخلاء طابق ثم آخر قرار يتبع خطة السلامة ومصفوفة السبب والنتيجة المعتمدة للمبنى.

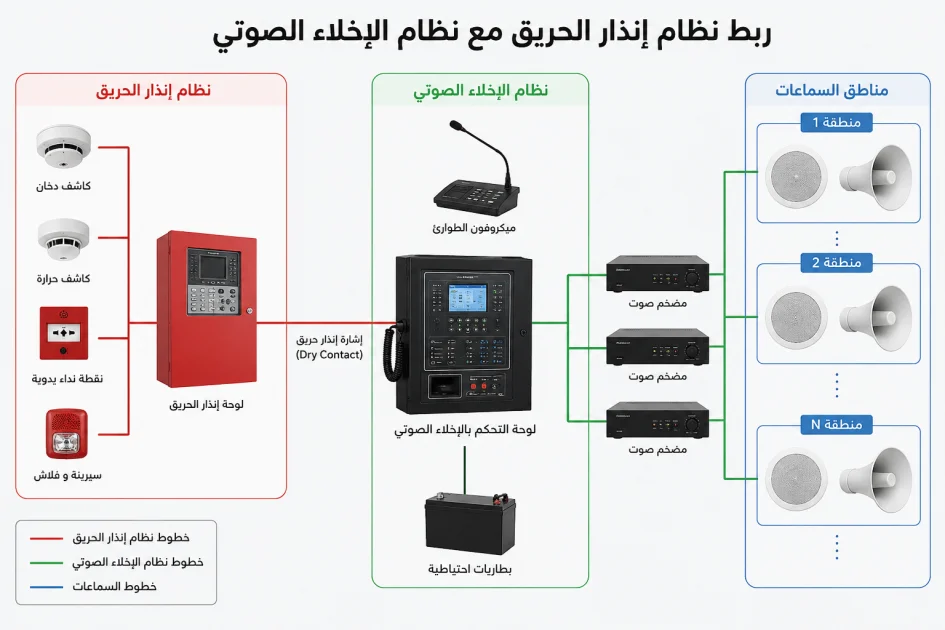

الربط مع نظام إنذار الحريق
يبدأ الكشف من أجهزة مثل كاشف الدخان أو الحرارة أو نقطة النداء اليدوية، ثم تتعامل لوحة إنذار الحريق مع الحدث وفق برمجتها. بعد ذلك تُرسل إشارة إلى منظومة الإخلاء الصوتي عبر واجهة متوافقة ومحددة في التصميم، لتشغيل الرسالة المناسبة في المناطق المطلوبة.
راجع كواشف الحريق ونقاط النداء وأجهزة تنبيه إنذار الحريق لمعرفة العناصر المرتبطة بمنظومة الكشف والتنبيه.
- تحقق من نوع الواجهة: تلامس جاف أو مدخل مراقب أو بروتوكول متوافق، حسب الأجهزة.
- راجع حالات التفعيل والعطل وإعادة الضبط وطريقة مراقبة مسار الربط.
- لا توصل خرج جهد إلى مدخل تلامس جاف؛ يجب مطابقة الخصائص الكهربائية للواجهة.
- حدد الرسالة والمناطق والأولويات في مصفوفة سبب ونتيجة واضحة.
- اختبر الربط من لوحة الحريق حتى وصول الرسالة إلى المناطق المطلوبة.
العلاقة مع أجراس الحريق والتنبيه المرئي: لا تُلغى أجهزة التنبيه القائمة لمجرد إضافة رسائل صوتية. قد تكون السماعات جزءًا من وسيلة التنبيه المعتمدة في تصميم معين، وقد تبقى الحاجة إلى أجهزة صوتية أو مرئية أخرى. يتحدد ذلك من تصميم النظام والكود وخطة السلامة ومتطلبات الجهة المختصة.
أين تُستخدم حلول الصوت والمناداة والإخلاء؟
تشمل التطبيقات المدارس والجامعات والمكاتب والمراكز التجارية والمساجد والقاعات والمعارض والمصانع والمستودعات ومواقف السيارات والمرافق العامة. يختلف الحل حسب الاستخدام وعدد الأشخاص ومساحة المبنى ومستوى الضجيج والحاجة إلى تقسيم مناطق أو تشغيل رسائل طوارئ.
قد يحتاج مكتب صغير إلى مضخم وسماعات وميكروفون للنداء العام، بينما يحتاج مبنى أكبر إلى وحدات تحكم ومناطق متعددة ومراقبة وطاقة احتياطية. أما وجوب نظام إخلاء صوتي من عدمه، فيُراجع وفق اشتراطات المشروع والجهة المختصة.

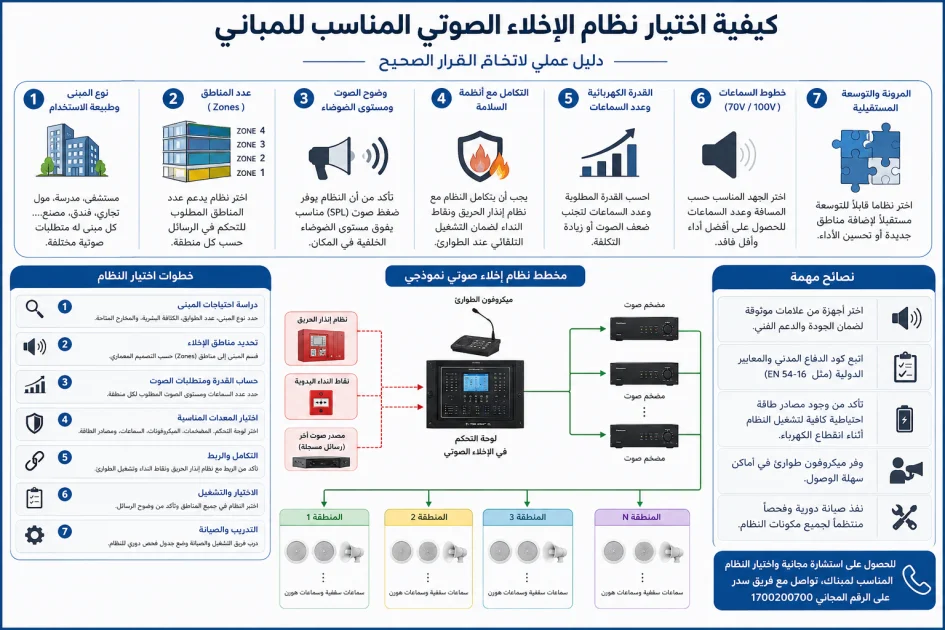

كيف تختار الحل المناسب؟
- طبيعة الاستخدام: نداء عام، رسائل مجدولة، إخلاء صوتي، أو نظام يجمع بينها.
- المبنى: المساحة وعدد الطوابق والارتفاعات وتوزيع الغرف والممرات.
- المناطق: عدد مناطق النداء وعلاقتها بمناطق إنذار الحريق وخطة الإخلاء.
- البيئة الصوتية: الضجيج والصدى ومواد التشطيب ووضوح الكلام المطلوب.
- السماعات: النوع والتوزيع والقدرة وملاءمة التركيب والبيئة.
- الربط: نوع لوحة الحريق وإمكانات واجهة التشغيل والمراقبة.
- الطاقة: الحمل ومصدر التغذية والبطاريات وزمن التشغيل المطلوب.
- الاعتماد: مواصفات المشروع والشهادات المطلوبة وتوافق المكونات.
الفحص والتشغيل بعد التركيب
نجاح النظام لا يقاس بسماع صوت مرتفع فقط، بل بقدرة الأشخاص على فهم الرسالة وبسلامة عمل سيناريوهات الطوارئ. تشمل إجراءات الفحص، بحسب النظام ومتطلبات المشروع:
- مطابقة الأجهزة والتوصيلات والمناطق للمخططات المعتمدة.
- فحص خطوط السماعات والأحمال وإعدادات Power Taps.
- اختبار وضوح الكلام والتغطية في المناطق المشغولة، مع القياسات المطلوبة.
- اختبار الرسائل المسجلة والميكروفونات وترتيب الأولويات.
- اختبار الربط مع إنذار الحريق ومصفوفة السبب والنتيجة.
- اختبار فقدان التغذية الرئيسية وعمل الطاقة الاحتياطية.
- اختبار كشف الأعطال المدعومة، مثل أعطال الخطوط أو الوحدات، وفق تعليمات المصنع.
- تدريب المسؤولين وتسليم مخططات التشغيل والصيانة وسجلات الاختبار.
أخطاء شائعة يجب تجنبها
- اعتبار أي مضخم يدعم رسالة مسجلة نظام إخلاء صوتي معتمدًا.
- اختيار المضخم دون جمع قدرات السماعات والتحقق من حدود كل قناة.
- تركيب السماعات دون دراسة توزيع الصوت والضجيج والصدى.
- الاعتماد على رفع الصوت بدل تحسين وضوح الكلام.
- تجاهل أولوية الطوارئ أو السماح بتداخل الموسيقى مع الرسالة.
- تنفيذ الربط مع الحريق دون مطابقة خصائص المداخل والمخارج.
- إهمال الطاقة الاحتياطية ومراقبة الأعطال المطلوبة.
- استخدام رسائل لا تتوافق مع خطة السلامة أو مخارج المبنى.
- عدم تدريب المسؤولين أو عدم إجراء الفحص والصيانة الدورية.
أسئلة شائعة
ما هو نظام الإخلاء الصوتي TCI؟
تُستخدم هذه العبارة في المقال لوصف حلول صوت ورسائل ونداء مرتبطة بالطوارئ، مع عرض منتجات TCI الموجودة في الموقع. لكن صلاحية أي حل ليكون منظومة إخلاء صوتي تتطلب التحقق من مواصفات الأجهزة وتوافقها واعتمادها ومتطلبات المشروع؛ اسم الماركة وحده لا يثبت ذلك.
هل يكفي مضخم صوت مع USB لتشغيل رسائل الإخلاء؟
تشغيل ملف صوتي وظيفة واحدة فقط. منظومة الطوارئ قد تتطلب أولوية ومراقبة أعطال وطاقة احتياطية وواجهات وشهادات محددة، ويجب التحقق من هذه المتطلبات قبل اعتماد الحل.
هل الإخلاء الصوتي بديل عن جرس الحريق؟
يعتمد ذلك على التصميم المعتمد. قد تستخدم السماعات كجزء من التنبيه الصوتي، مع أجهزة أخرى عند الحاجة. لا تُلغى الأجراس أو التنبيهات المرئية دون مراجعة متطلبات النظام والجهة المختصة.
لماذا نستخدم سماعات 100V في المباني؟
تسهّل توزيع القدرة على سماعات متعددة عبر محولات ونقاط قدرة محددة. يجب جمع الأحمال ومراجعة المضخم والكابلات والفواقد وطريقة مراقبة الخط، ولا يعني استخدام 100V بحد ذاته أن النظام مخصص للطوارئ.
هل يمكن استخدام حلول TCI في المدارس والمساجد؟
يمكن دراسة منتجات TCI للنداء العام والصوت والرسائل المجدولة حسب مواصفات الموديل. عند طلب إخلاء صوتي، تُراجع متطلبات الطوارئ والاعتماد بصورة مستقلة.
هل يجب معاينة الموقع قبل اختيار النظام؟
المعاينة ومراجعة المخططات تساعدان في تحديد التوزيع والمناطق والقدرات ووضوح الكلام والربط والطاقة الاحتياطية. لا يكفي عدد السماعات أو مساحة المبنى وحدهما لترشيح منظومة كاملة.
