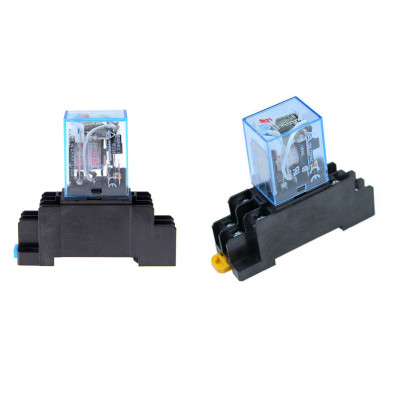

الريليهات الكهربائية | Electrical Relays
Electrical Control
الريليه مفتاح كهربائي يُفتح ويُغلق استجابةً لإشارة كهربائية قادمة من مصدر خارجي. وهو عنصر أساسي في دوائر التحكم لأنه يسمح لإشارة صغيرة نسبيًا بالتحكم في دائرة أخرى، مع إمكانية الفصل الكهربائي بين دائرة التحكم والحمل بحسب نوع الريليه وتصميمه.
الخدمات الكهربائية والتحكم
ربط الريليه عمليًاما هو الريليه؟
يشبه الريليه الكونتاكتور في مبدأ الفصل والتوصيل، لكن الاستخدام العملي يختلف بحسب التصميم والتصنيف. الريليهات تُستخدم كثيرًا في دوائر التحكم والإشارات والأحمال الصغيرة والمتوسطة، بينما تُستخدم الكونتاكتورات غالبًا مع الأحمال الأعلى مثل المحركات والقدرات الكبيرة.
فوائد ووظائف الريليهات الكهربائية
يحافظ هذا القسم على الأفكار الأساسية في المقال الأصلي، مع توضيح مهم: ليست كل ريليه تقوم تلقائيًا بالحماية أو تنظيم الجهد؛ الوظيفة تعتمد على نوع الريليه والدائرة التي تعمل ضمنها.
1. الحماية من التيار الزائد
في الريليهات الوقائية والـThermal Overload Relays تتم مراقبة التيار أو الحرارة، وعند تجاوز الحدود المضبوطة تُعطى إشارة فصل للكونتاكتور أو القاطع لحماية المعدة.
2. مراقبة الجهد
توجد Voltage Monitoring Relays تراقب ارتفاع أو انخفاض الجهد وتُغيّر نقاطها عند تجاوز الحدود المحددة. الريليه العام نفسه لا يعمل كمنظم جهد.
3. عمليات التبديل
وهذه هي الوظيفة الأشهر: التحكم بدائرة أو حمل باستخدام إشارة تحكم منفصلة، مع إمكانية تشغيل أكثر من نقطة أو دائرة حسب تكوين الريليه.
تركيب الريليه | Relay Components
المكونات التي وردت في المقال الأصلي تبقى جوهر الريليه الكهروميكانيكي:
الإطار / الجسم
يحمل الأجزاء الداخلية ويحميها ويثبتها ميكانيكيًا.
الملف Coil
سلك نحاسي معزول ملفوف حول قلب مغناطيسي ويُصمم لجهد AC أو DC محدد.
القطعة المتحركة Armature
تتحرك بفعل المجال المغناطيسي وتقوم بتبديل نقاط التلامس.
الزنبرك Spring
يعيد الآلية إلى وضعها الطبيعي عند زوال القوة المغناطيسية في الريليه التقليدي.
نقاط التلامس Contacts
تتضمن عادة COM وNO وNC، وقد تكون نقطة واحدة أو عدة أقطاب حسب نوع الريليه.
القلب Core
يركز المجال المغناطيسي الناتج من الملف لزيادة قوة جذب الـArmature.
NO وNC وCOM ببساطة
| الطرف | المعنى | حالته في الوضع الطبيعي |
|---|---|---|
| COM | Common — الطرف المشترك | ينتقل اتصاله بين NO وNC بحسب حالة الريليه. |
| NO | Normally Open | مفتوح عادة، ويغلق عند تشغيل الريليه. |
| NC | Normally Closed | مغلق عادة، ويفتح عند تشغيل الريليه. |
أنواع الريليهات الكهربائية
حافظنا على الأنواع السبعة الواردة في المقال الأصلي، مع إعادة صياغتها ورفع الدقة الفنية:
1. الريليه الكهروميكانيكي
يعتمد على ملف ومجال مغناطيسي وArmature ونقاط تلامس ميكانيكية. ما زال واسع الاستخدام بسبب وضوح مبدأ عمله وتنوع تكويناته.
2. ريليه السيارات
مصمم لبيئة المركبات من حيث الحرارة والاهتزاز وظروف التشغيل، ويستخدم في الإنارة والمراوح والنوافذ والدوائر المساعدة وغيرها.
3. الريليه الواقي أو الصناعي
يستخدم في دوائر الحماية والمراقبة والتحكم بالمعدات والآلات، ويظهر بكثرة في اللوحات الصناعية ومحطات الطاقة وتطبيقات المحركات.
4. ريليه المركبات الكهربائية
يُصمم للتعامل مع جهود وتيارات DC مرتفعة وعزل مناسب لتطبيقات البطاريات والمحركات وأنظمة الشحن.
5. Solid State Relay — SSR
لا يحتوي على نقاط تلامس ميكانيكية متحركة؛ يستخدم عناصر شبه موصلة مثل Triac أو MOSFET أو Thyristor بحسب التصميم، ما يسمح بتشغيل صامت وسريع وعمر تبديل مرتفع.
6. الريليه الكهروحراري
يستخدم عنصرًا حراريًا أو Bimetal في ريليهات الحمل الزائد. ارتفاع التيار يرفع الحرارة فينحني العنصر ويُغيّر حالة نقاط التلامس المساعدة لإطلاق أمر الفصل.
7. الريليه النبضي Impulse Relay
كل نبضة على ملف التحكم تغيّر حالة نقاط التلامس، ويحتفظ الريليه بحالته بين النبضات؛ لذلك يستخدم كثيرًا في دوائر الإنارة والتحكم من عدة نقاط.
الأقطاب والتحويلة | Poles & Throw
هذا الجزء من أهم أجزاء المقال الأصلي لأنه يساعدك على قراءة اختصار الريليه بسرعة:
SPST
Single Pole Single Throw: قطب واحد يتحكم بمسار واحد؛ أبسط صورة للفصل والتوصيل.
SPDT
Single Pole Double Throw: قطب واحد يستطيع التحويل بين مسارين، وغالبًا يكون لديك COM وNO وNC.
DPST
Double Pole Single Throw: قطبان منفصلان يتم تبديلهما في الوقت نفسه، وكل قطب له مسار واحد.
DPDT
Double Pole Double Throw: يمكن اعتباره وظيفيًا ريليهي SPDT يعملان معًا بتبديل متزامن.
توجد ريليهات متعددة الأقطاب تتجاوز هذه الأمثلة، ويعتمد عدد الأقطاب المتاح على عائلة المنتج وتصميمه.
كيفية اختيار الريليه
احتفظنا بمعايير الاختيار الثلاثة في المقال الأصلي وأضافنا ما يلزم لاتخاذ قرار صحيح:
| ما الذي يجب فحصه؟ | لماذا يهم؟ |
|---|---|
| جهد الملف Coil Voltage | حدد AC أو DC والقيمة الاسمية مثل 12VDC أو 24VDC أو 230VAC حسب دائرة التحكم. |
| تيار نقاط التلامس | يجب أن تتحمل النقاط تيار الحمل الحقيقي، مع مراعاة أن الأحمال الحثية لها تيار اندفاع وArc أعلى. |
| عدد نقاط التوصيل | اختر SPST أو SPDT أو DPST أو DPDT أو تكوينًا متعدد الأقطاب بحسب عدد الدوائر والمسارات. |
| نوع الحمل | Resistive أو Inductive أو Motor أو Lamp أو DC Load؛ تصنيف الريليه قد يختلف جذريًا بينها. |
| تكرار التبديل | للتبديل السريع والمتكرر قد يكون SSR أنسب، بينما الريليه الميكانيكي مناسب لتطبيقات أخرى ويعطي فصلًا ميكانيكيًا واضحًا. |
| الحماية حول الملف | في ملفات DC قد تحتاج Flyback Diode، وفي AC قد تستخدم Suppression Network حسب الدائرة. |
| طريقة التركيب | PCB، Plug-in Socket، DIN Rail أو Relay Module؛ اختر ما يناسب الصيانة واللوحة. |
ريليه أم كونتاكتور؟
Relay
شائع في دوائر التحكم والإشارات والأحمال الأصغر، ويتوفر بعدد كبير من ترتيبات NO/NC والأقطاب.
Contactor
مصمم عادة للتعامل مع قدرات وتيارات أعلى وتكرار تشغيل أحمال مثل المحركات والسخانات؛ الاختيار يعتمد على Rating التطبيق الفعلي.
مثال عملي: لماذا نستخدم Dry Contact؟
في أنظمة الإنتركم والتحكم بالدخول قد نحتاج ريليه لعزل خرج الجهاز عن تغذية القفل أو المغناطيس الكهربائي، بحيث يصبح الخرج عبارة عن Dry Contact مستقل بدل تمرير جهد غير مناسب إلى مدخل الجهاز.
