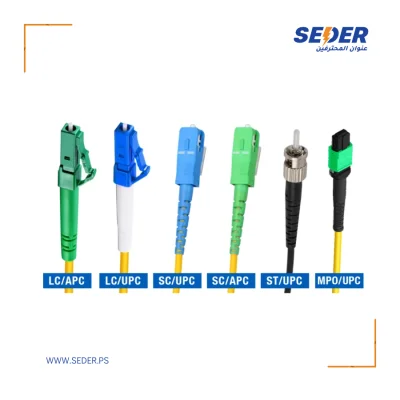

انواع توصيلات كوابل الفايبر Fiber Optic Connecters

هناك عدة انواع من توصيلات كوابل الالياف الضوئية.مثل SC, LC, FC,ST,MU,and DIN. هناك انواع اخرى مثل َQ-RMC and NEX10. سنتحدث عن كل نوع بالتفصيل.

تأتي توصيلات الالياف الضوئية بعدة اشكال وانواع حيث تعتبر هذه التوصيلات من اهم العناصر المستخدمة في مجال الالياف الضوئية.

LC Connecter:

اختصار ل (Lucent Connecter) ، تملك رأس توصيل 1.2mm. حجم الرأس الصغبر يجعل هذا النوع من التوصيلات شائعاً جداً في مراكز المعلومات ويجلعها مثالية في التطبيقات ذات الحجم الكثيف بحيث لا تأخذ مساحة كبيرة. يميل الكثيرون لاستخدام هذا النوع من التوصيلات في هذه الايام.

SC Connecter:

اول نوع تم اعتماده من هيئة متابعة جاهزبة مراكز المعلومات TIA-568. سميت بهذا الاسم اختصارا ل (Snap Connecter). ذات رأس توصيل 2.5mm اي ضعف حجم رأس توصيل LC. تستخدم في مجال شركات الاتصالات و المعلومات، ويستخدم للتوصيل من نقطة لنقطة داخل شبكة الالياف الضوئية. بجانب اداءه الممتاز يعتبر ثاني اكثر انواع التوصيلات انتشاراً بجانب LC.

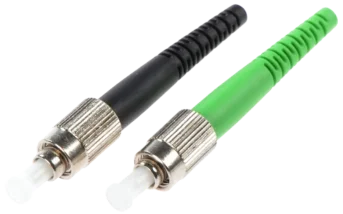

FC Connector:

سمي هكذا اختصارا ل(Ferrule connecter). رأس التوصيل المستخدم في هذا النوع من التوصيلات مصنوع من السيراميك بعكس SC, LC المصنوع من البلاستيك. قل استهلاك هذا النوع من التوصيلات بعد انتاج SC, LC  لكنه ما زال يستخدم في تطبيقات الاتصالات والشبكات والتطبيقات الخارجية.

 ST Connector:

اختصارا ل(straight tip)  تم اصداره بعد اصدار FC Connector. يستخدم في تطبيقات المسافات الطويلة والقصيرة.

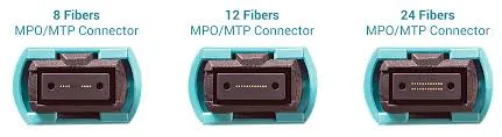

MTP/MPO Fiber Connector

يستخدم هذا النوع من التوصيلات لدمج من 12 الى 24 شعرة فايبر في توصيلة واحدة يستخدم في التطبيقات 40G and 100G high-bandwidth optical parallel connections.

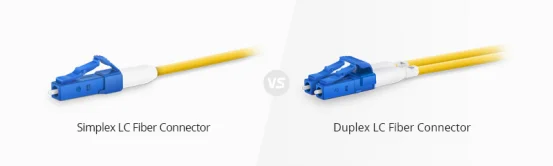

Simplex vs Duplex Fiber Connectors

Simplex يعني ان الاشارة تذهب باتجاه واحد حيث ان الاشارة تذهب من الجهاز الاول للجهاز الثاني ولا يمكنها العودة من الجهاز الثاني للجهاز الاول لهذا يتم استخدام ال Duplex لنقل الاشارة بالاتجاهين.

Single Mode vs Multimode Fiber Connectors

ال Single Mode تعمل على نقل اشارة ضوئية واحدة فقط خلال فترة معينة، بينما ال Multimode ينقل عدة اشارات ضوئية بالمرة الواحدة لكنه يستخدم للمسافات القريبة وله مساحة مقطع اكبر يستخدم بمراكز التحكم والشبكات المحلية بينما ال Single Mode له مساحة مقطع اقل ويستخدم لنقل المعلومات لمسافات بعيدة نسبياً.

الى ماذا يرمز لون التوصيلة؟

بالنسبة للون يمكن تقسيم توصيلات الفايبر الى ثلاثة اقسام  PC, UPC, and APC. ال PC له لون اسود بينما ال APC لونه أخضر، اما UPC يمتلك لونا ازرق.

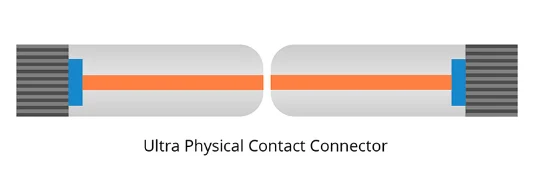

يختلف ايضا نوع التوصيل بين الثلاثة أنواع PC له رأس التوصيل الخاص به مسطح يستخدم غالباً مع Multimode لكن قل استخدامه بالفترة الحالية بسبب خسارة المعلومات بسبب الانعكاس الضوئي لهذا تم التحول اكثر ل UPC الذي تم تعديل رأس التوصيل به ليصبح توصيله فائقاً ويقلل الانعكاس الضوئي نسبياً. الصور بالاسفل توضح شكل التوصيل المتشابه بين  PC,و UPC

APC: له شكل رأس توصيل مائل بزاوية تقلل انعكاس الاشارة الضوئية بشكل كبير ولكن يجب استخدام ال APC مع APC وليس نوع اخر حتى لا يسبب الفجوة التي ستحصل.
