KNX للمباني الذكية: الدليل الشامل لفهم نظام الأتمتة والتحكم في المنازل والمباني

يشرح هذا المقال نظام KNX بشكل شامل ومهني، بداية من مفهومه الأساسي، مرورًا بمكوناته وطريقة عمله، وصولًا إلى تطبيقاته ومميزاته وتحدياته وأخطاء تنفيذه ومعايير اختيار الشركة المناسبة لتنفيذه.

ما هو نظام KNX؟

نظام KNX هو معيار عالمي مفتوح لأتمتة المنازل والمباني. يتيح للأجهزة المختلفة داخل المبنى التواصل عبر شبكة تحكم، بحيث يمكن برمجة وظائف ذكية ومترابطة بين أكثر من نظام. يركز هذا المقال على تطبيقات KNX TP باستخدام كابل Bus، مع وجود وسائل اتصال أخرى ضمن منظومة KNX، مثل RF وIP.

بمعنى أبسط، في التمديدات التقليدية يكون المفتاح مرتبطًا مباشرة بالحمل الكهربائي، مثل لمبة أو مجموعة إنارة. أما في تطبيق KNX المعتاد، فإن المفتاح يرسل أمرًا رقميًا عبر شبكة التحكم إلى جهاز آخر، مثل Actuator، وهذا الجهاز ينفذ الأمر بتشغيل الحمل أو إطفائه.

هذه الفكرة تفتح بابًا واسعًا للمرونة. يمكن للزر أن يشغل إنارة أو يرسل أمرًا للمكيف أو يفتح الستائر أو يستدعي مشهدًا كاملًا. ويمكن تعديل الوظائف لاحقًا بالبرمجة دون تغيير التمديدات، ما دامت الأجهزة والدوائر والبنية الموجودة تدعم التعديل المطلوب.

لا يعتمد KNX على شركة واحدة، بل على معيار تدعمه شركات ومصانع متعددة. وهذا يمنح المشروع مرونة في اختيار المنتجات ويقلل الارتباط الكامل بمصنع واحد، مع ضرورة التحقق من اعتماد الأجهزة وتوافق وظائفها وتطبيقاتها.

الفرق بين التمديدات التقليدية ونظام KNX

في النظام التقليدي، تكون العلاقة غالبًا مباشرة بين المفتاح والحمل، وأي تعديل لاحق في طريقة التحكم قد يحتاج إلى تغيير التمديدات أو اللوحات أو المفاتيح. أما في KNX، فيتم فصل دائرة القدرة Power Circuit عن دائرة التحكم Control Circuit. تتصل الأحمال بالأجهزة التنفيذية المناسبة، بينما ترسل المفاتيح والحساسات والشاشات أوامرها عبر شبكة التحكم.

من المهم ألا يتم تسويق KNX على أنه بديل لكل شيء أو حل سحري لكل مشروع. فهو نظام احترافي يحتاج إلى تصميم جيد وتنفيذ صحيح وبرمجة دقيقة. عندما يتم التخطيط له بطريقة سليمة، يقدم قيمة تشغيلية واضحة، أما التنفيذ دون فهم كافٍ فقد يسبب تعقيدًا وتكاليف إضافية.

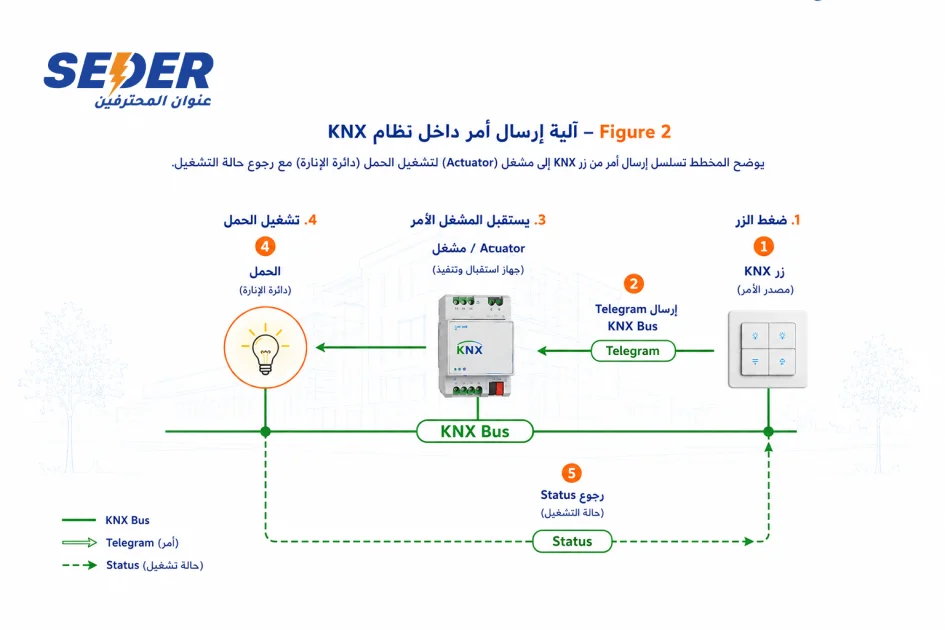

كيف يعمل نظام KNX؟

يعتمد KNX على إرسال الأوامر والحالات واستقبالها بين الأجهزة. لكل جهاز عنوان فردي Individual Address، وتُربط وظائف الأجهزة من خلال Group Addresses. عندما يضغط المستخدم على زر، يرسل المفتاح رسالة Telegram على شبكة KNX، فتتعامل معها الأجهزة المرتبطة بعنوان المجموعة حسب برمجتها.

مثال: عند الضغط على زر «إضاءة الصالون»، لا يمر تيار الإنارة من الزر نفسه، بل يرسل أمرًا إلى عنوان المجموعة المخصص لهذه الوظيفة. يستقبل Actuator الأمر ويشغل الخرج الموصول بدائرة الإنارة. ويمكن للشاشة أو التطبيق عرض حالة التشغيل Status إذا كان إرسال الحالة وقراءتها مدعومًا ومضبوطًا في المشروع.

إذا أراد المالك لاحقًا أن يشغل الزر أكثر من دائرة، أو يستدعي Scene، أو يطفئ إنارة الطابق، يمكن تعديل ذلك برمجيًا عندما تسمح البنية والأجهزة الموجودة.

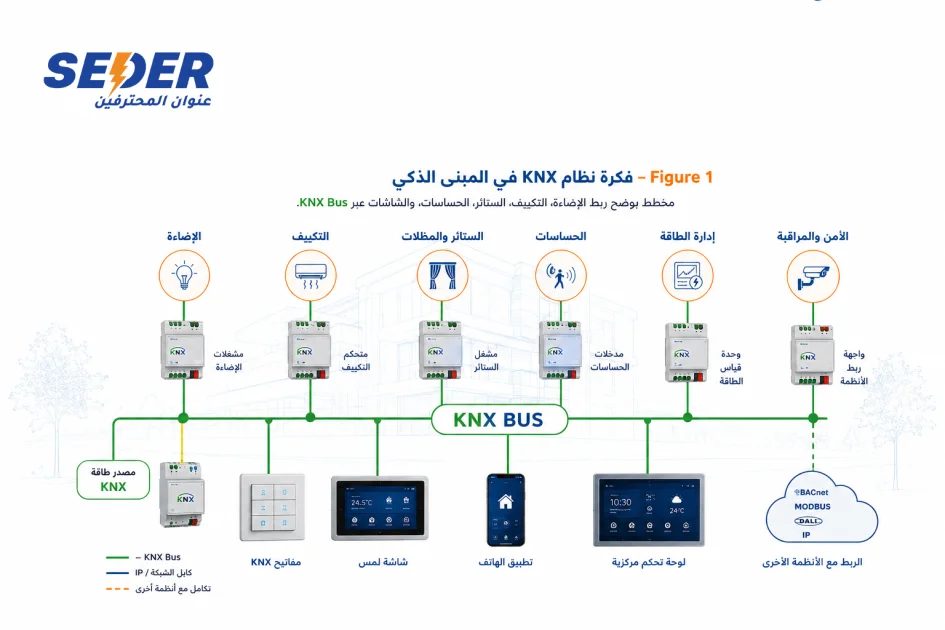

مكونات نظام KNX الأساسية

تختلف مكونات النظام حسب حجم المشروع وطبيعته، لكن العناصر التالية تتكرر في معظم المشاريع.

1. كابل KNX Bus

كابل KNX Bus هو وسيلة الاتصال في تطبيقات KNX TP، وينقل الاتصال وتغذية أجهزة Bus المتوافقة. يُستخدم كابل مناسب ومعتمد للتطبيق، وغالبًا يكون أخضر اللون. يجب احترام قواعد التمديد ومسارات الكوابل ومتطلبات الفصل عن القدرة وفق نوع الكابل وطريقة التركيب والتعليمات المعتمدة.

2. مزود الطاقة KNX Power Supply

يغذي مزود الطاقة خط KNX TP بالجهد المناسب، ويُختار حسب مجموع استهلاك أجهزة الخط وتقسيم النظام، وليس حسب عدد الأجهزة وحده. يجب استخدام مزود مناسب لتغذية KNX Bus، مع الخنّاق Choke المطلوب للتطبيق. قد يحتاج المشروع إلى خطوط متعددة ومزودات وربط بينها وفق التصميم. استعرض أجهزة النظام System Equipments.

3. المفاتيح والحساسات Sensors

تشمل مفاتيح التحكم وحساسات الحركة والحضور والإضاءة والحرارة والرطوبة وأجهزة القياس. ترسل هذه الأجهزة أوامر أو حالات وقراءات؛ فحساس الحضور قد يشغل الإنارة، وحساس الإضاءة يساعد في ضبطها وفق ضوء النهار. يمكنك الاطلاع على مفاتيح KNX والحساسات Sensors.

4. الأجهزة التنفيذية Actuators

هي الأجهزة التي تنفذ الأوامر، ومنها Lighting Actuator للإنارة، Shutter Actuator للستائر، Dimming Actuator للتحكم بشدة الإضاءة، HVAC Controller للتكييف، وSwitching Actuator للأحمال المختلفة. اختيار الخرج يحتاج مراجعة نوع الحمل والتيار وتيار البدء وطريقة التحكم، وليس القدرة الاسمية فقط. استعرض الأجهزة التنفيذية Actuators.

5. واجهات التحكم User Interfaces

تشمل شاشات اللمس والتطبيقات والواجهات المركزية، وأحيانًا الربط مع BMS أو Home Assistant أو أنظمة أخرى عبر واجهات مناسبة. تُصمم الواجهة لتسهيل الاستخدام وعرض الحالات والتحكم بالمشاهد. يمكنك الاطلاع على Touch Panels وTouch Thermostats.

6. واجهات الربط Gateways

تستخدم Gateways لربط KNX بأنظمة مثل VRF أو DALI أو Modbus أو BACnet أو أنظمة صوت وطاقة أخرى. يجب التأكد من الموديل والبروتوكول والوظائف المدعومة قبل الشراء. وجود واجهة ربط لا يعني دعم كل وظيفة في النظام الآخر. استعرض KNX Gateways.

أهم تطبيقات نظام KNX في المباني الذكية

لا تقتصر قيمة KNX على تشغيل الإنارة؛ يزداد أثره عندما تتكامل التطبيقات وفق احتياج المستخدم.

التحكم في الإضاءة

يشمل تشغيل الدوائر وإطفاءها، والتحكم في شدة الإضاءة Dimming، وإنشاء Lighting Scenes، والتحكم حسب الحضور أو ضوء النهار. في المكاتب، يمكن تقليل تشغيل الإنارة في المناطق غير المستخدمة. وفي الفلل، يمكن إعداد مشاهد «استقبال الضيوف» و«مشاهدة التلفاز» و«النوم» و«الخروج من المنزل». يجب مطابقة طريقة التعتيم مع وحدات الإنارة وDrivers المستخدمة.

التحكم في التكييف HVAC

يمكن التحكم بالتكييف والتدفئة والتهوية بحسب نوع النظام والواجهة المتوافقة، بما يشمل درجة الحرارة ووضع التشغيل وسرعة المروحة عندما تكون مدعومة. يمكن ربط التشغيل بحساسات النوافذ والحضور؛ مثل الانتقال إلى وضع اقتصادي عند خلو الغرفة، أو تعديل التشغيل عند فتح نافذة وفق منطق مدروس.

التحكم في الستائر والشتر

يسمح KNX بالتحكم في الستائر الكهربائية والشتر والمظلات حسب الوقت أو الشمس أو المشاهد. في الواجهات الزجاجية، قد يساعد التحكم بالتظليل على تقليل اكتساب الحرارة وتحسين تشغيل التكييف. يجب مطابقة الجهاز التنفيذي مع نوع المحرك وتوفير منع التشغيل المتزامن للاتجاهين عند الحاجة.

المشاهد الذكية Scenes

المشهد مجموعة أوامر تُستدعى بضغطة واحدة. مشهد «خروج» قد يطفئ الإنارة ويغلق الستائر ويضبط التكييف على وضع اقتصادي ويوقف أحمالًا محددة. ومشهد «اجتماع» قد يخفض الإضاءة ويجهز شاشة العرض والتكييف والستائر. تُحدد الوظائف وفق الأجهزة المتاحة واحتياج المستخدم.

إدارة الطاقة

يمكن ربط أجهزة قياس الطاقة لمراقبة الاستهلاك وتحليل الأحمال. يساعد ذلك على فهم مناطق الاستهلاك وإعداد منطق يقلل تشغيل الأحمال غير الضرورية. التوفير لا يحدث تلقائيًا بمجرد تركيب KNX؛ يعتمد على التصميم والبرمجة وسلوك الاستخدام.

الأمن والمراقبة والتكامل

يمكن التكامل مع بعض أنظمة الأمن والمراقبة عبر Gateways أو نقاط إدخال وإخراج متوافقة. مثلًا، قد يؤدي تفعيل وضع الخروج إلى إطفاء الإنارة واستدعاء مشهد مرتبط بالحالة الأمنية. لكن أنظمة Fire Alarm وSecurity Alarm لها متطلبات مستقلة؛ لا يحل KNX محل منظومة السلامة أو وظائفها المعتمدة، ويجب ألا يؤدي التكامل إلى تعطيلها أو تجاوز متطلباتها.

KNX في الفلل والمنازل الذكية

في الفلل والمنازل، يركز المستخدم على الراحة وسهولة التحكم والمشاهد اليومية. يمكن استخدام KNX للإضاءة الداخلية والخارجية والستائر والتكييف والإنارة الليلية، والتكامل مع البوابات والصوت والواجهات الذكية. أما المضخات أو الأحمال الخاصة فتحتاج دوائر قدرة وحماية وتحكم مناسبة، ولا تُوصل إلى أي خرج دون دراسة الحمل.

لا يفرض KNX نمط استخدام واحدًا؛ يمكن تصميمه حسب أسلوب حياة العائلة. هناك من يفضل المفاتيح الجدارية، ومن يريد شاشة مركزية أو تطبيق هاتف، ومن يهتم بالمشاهد التلقائية. التصميم الجيد يبدأ بفهم هذه الاحتياجات، ثم اختيار الأجهزة والواجهات.

من الأخطاء الشائعة الاهتمام بشكل المفاتيح والشاشات أكثر من التصميم المنطقي. نجاح النظام يعتمد أيضًا على توزيع الدوائر واختيار Actuators وتنظيم اللوحات ووضوح البرمجة وسهولة الصيانة وتوثيق المشروع.

KNX في المكاتب والمباني التجارية

ترتبط قيمة KNX في المباني التجارية بالتشغيل والكفاءة. يمكن التحكم بإنارة المكاتب وغرف الاجتماعات والممرات والحمامات ومناطق الانتظار والواجهات، وربط الحضور بالإضاءة والتكييف لتقليل التشغيل غير الضروري.

في قاعات الاجتماعات، يمكن إعداد Presentation Mode وMeeting Mode وCleaning Mode وStandby Mode. تجعل هذه المشاهد استخدام القاعة أسهل، مع إمكانية المراقبة والتحكم المركزي عبر شاشة أو نظام إدارة متوافق.

يجب أن يكون التصميم قابلًا للصيانة والتوسع؛ فقد تتغير تقسيمات المكاتب واحتياجات المستأجرين. لذلك تُنظم Group Addresses وتُسمى الأجهزة وتُوثق اللوحات بوضوح حتى يبقى النظام مفهومًا بعد سنوات.

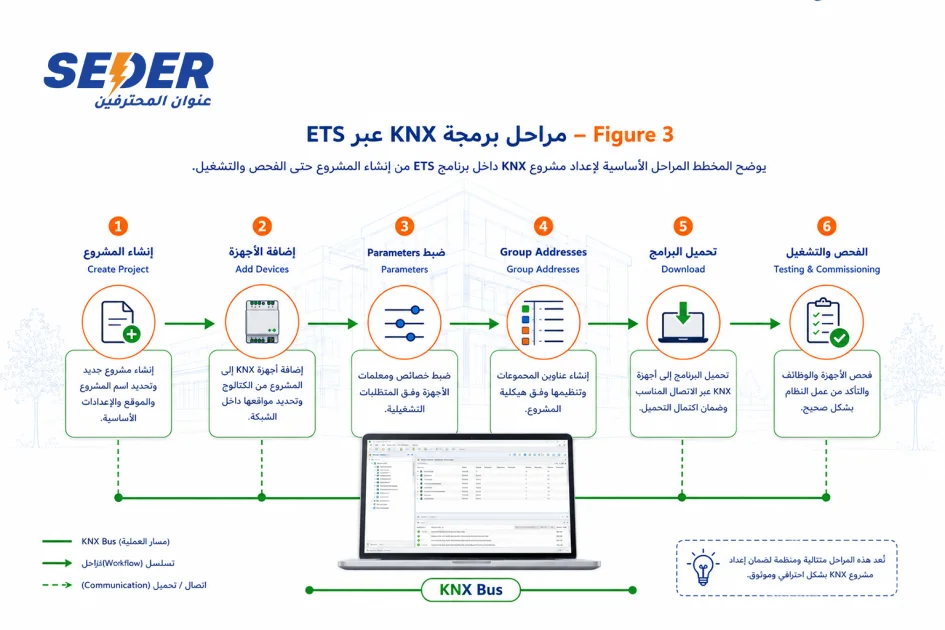

برنامج ETS ودوره في برمجة KNX

برنامج ETS هو الأداة الأساسية المستخدمة في إعداد وبرمجة وتشغيل مشاريع KNX. من خلاله يتم إنشاء المشروع وإضافة الأجهزة وضبط Parameters وإنشاء Group Addresses وربط وظائف الأجهزة وتحميل إعداداتها وفحص الاتصال.

النظام ليس تمديدات فقط، بل مشروع هندسي وبرمجي يحتاج تنظيمًا. لكل جهاز Individual Address، وتُربط وظائف الاتصال بعناوين مجموعات واضحة. قد يعمل المشروع غير المنظم في البداية، لكنه يصبح صعب الصيانة، بينما يسهل التنظيم الصحيح التعديل والتوسع والتشخيص.

يجب الاتفاق على تسليم وحفظ نسخة من ملف ETS النهائي والتوثيق، وآلية حفظ كلمات المرور ومفاتيح KNX Secure عند استخدامها. ملف البرمجة يمثل خريطة النظام، وفقدانه قد يزيد صعوبة الصيانة وتكلفتها.

مزايا نظام KNX

معيار مفتوح وليس نظامًا مغلقًا

تعدد المصنعين يمنح المصمم خيارات أوسع ويقلل الاعتماد على مورد واحد، مع التحقق من اعتماد الأجهزة وتوافق الوظائف المطلوبة.

مرونة عالية في البرمجة

يمكن تغيير وظائف المفاتيح والمشاهد والمنطق دون تعديل كبير في التمديدات إذا كان التصميم والأجهزة يسمحان بذلك.

تكامل بين الأنظمة

يربط الإضاءة والتكييف والستائر والحساسات والطاقة والواجهات والمشاهد ضمن بيئة تشغيل مترابطة عبر حلول متوافقة.

قابلية التوسع

يمكن البدء بنطاق محدود ثم التوسع؛ مثل تنفيذ الإنارة أولًا وإضافة الستائر أو القياس لاحقًا، بشرط التخطيط للبنية والمساحة والتغذية.

إضافة قيمة للعقار

قد يضيف النظام المصمم والمنفذ جيدًا قيمة استخدام وتشغيل للعقار، خصوصًا في الفلل والمكاتب والفنادق، دون ضمان زيادة سعرية ثابتة.

تحسين كفاءة الطاقة

يمكن للحساسات والمنطق المناسب تقليل تشغيل الإنارة والتكييف في المناطق غير المستخدمة. يعتمد الأثر الفعلي على التصميم وظروف الاستخدام.

عيوب وتحديات نظام KNX

رغم إمكاناته، لا يناسب KNX جميع المشاريع بالدرجة نفسها، ويجب فهم التحديات قبل القرار.

التكلفة الأولية أعلى غالبًا

تشمل الأجهزة والتصميم والبرمجة واللوحات، لذلك يُقيّم الحل وفق الاحتياج والعمر المتوقع والتكلفة التشغيلية، وليس السعر الأولي وحده.

يحتاج إلى خبرة كهربائية وبرمجية

ضعف الخبرة قد يؤدي إلى أخطاء في الأحمال والتمديد والعناوين والبرمجة والتوثيق. التنفيذ يحتاج تنسيقًا بين جميع الأطراف.

التوثيق ضروري

يجب توثيق اللوحات والأجهزة والعناوين والمشاهد والدوائر. غياب التوثيق يزيد الوقت اللازم لفهم النظام عند الصيانة.

النتيجة تعتمد على التصميم الصحيح

الأجهزة غير المناسبة أو توزيع الدوائر الخاطئ لا تعالجه البرمجة وحدها. يبدأ نجاح KNX من مرحلة التصميم.

كم تكلفة نظام KNX؟

لا يمكن تحديد التكلفة برقم ثابت دون دراسة المشروع. تعتمد على مساحة المبنى وعدد دوائر الإنارة ونقاط التحكم ونوع المفاتيح وعدد الستائر ونوع التكييف والشاشات والتكاملات وتقسيم اللوحات ومستوى البرمجة.

قد يكون المطلوب تحكمًا بالإنارة ومشاهد أساسية، أو نظامًا متكاملًا يشمل التكييف والستائر والطاقة والشاشات. لذلك يحتاج التسعير الدقيق إلى تصميم أولي وجدول كميات.

سؤال «كم سعر نقطة KNX؟» وحده قد يكون مضللًا. الأصح تحديد Scope of Work: الأنظمة والوظائف والمشاهد والواجهات والتحكم من الهاتف ونوع التكييف والستائر ومرحلة المشروع والتوثيق المطلوب.

متى يكون KNX خيارًا مناسبًا؟

يكون مناسبًا عندما يحتاج المشروع إلى مرونة وتكامل وتشغيل طويل الأمد وإمكانية توسع. مثل فيلا قيد الإنشاء، أو مكتب يحتاج إدارة الإنارة والتكييف والاجتماعات، أو فندق ومبنى إداري يحتاج تحكمًا منظمًا وإدارة طاقة.

في مشروع صغير بميزانية محدودة ووظائف بسيطة، قد يكون النظام التقليدي أو حل Smart Home أبسط أكثر ملاءمة. الاختيار الصحيح هو الأنسب للحاجة والميزانية والعمر المتوقع للمبنى.

الفرق بين KNX وحلول Smart Home البسيطة

تتوفر حلول تعتمد على Wi-Fi أو Zigbee أو تطبيقات منزلية سهلة التركيب، وقد تناسب بعض الشقق والاستخدامات المحدودة. KNX غالبًا يُخطط له كبنية تحكم ضمن التصميم الكهربائي، بينما قد تعتمد الحلول البسيطة على أجهزة مستقلة أو مفاتيح أو منصات سحابية.

لا يحدد البروتوكول وحده جودة النظام؛ توجد حلول لاسلكية تعمل محليًا ومنظومات أكثر تكاملًا من الأجهزة المنزلية البسيطة. لذلك تُقارن المنتجات الفعلية وتوافقها وصيانتها واعتمادها على الشبكة والسحابة، بدل تعميم الحكم على جميع أجهزة Wi-Fi أو Zigbee.

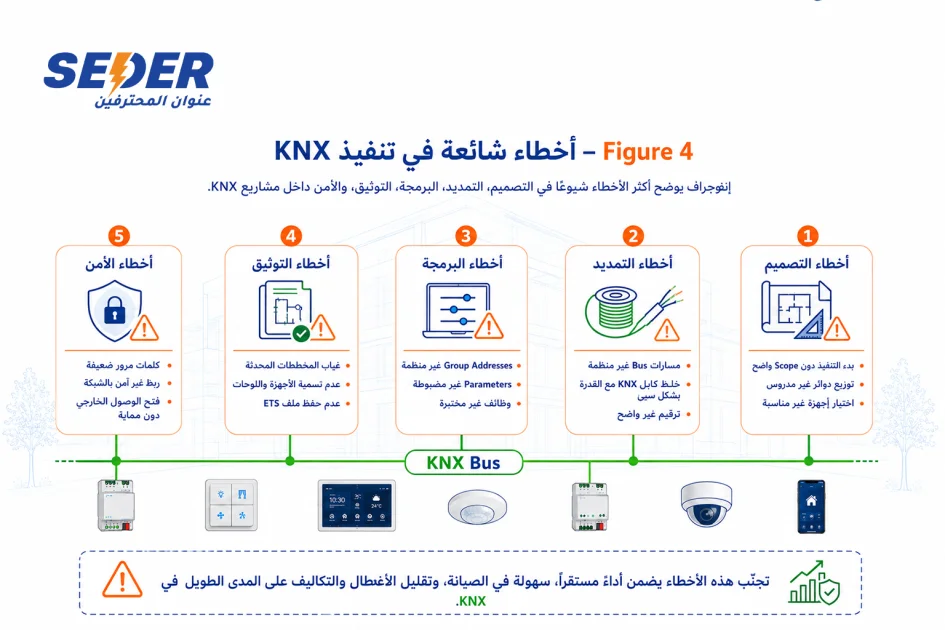

أخطاء شائعة في تنفيذ KNX

1. البدء دون تصميم واضح: يجب تحديد الدوائر والمفاتيح والحساسات واللوحات والتغذية ومسارات Bus والمشاهد قبل شراء الأجهزة وتنفيذها.
2. ضعف التنسيق بين الكهربائي والمبرمج: التمديدات غير المناسبة تفرض قيودًا لا يمكن حلها بالبرمجة وحدها.
3. عدم توثيق المشروع: الأسماء غير الواضحة واللوحات غير المرقمة والمخططات القديمة وملف ETS غير المنظم تصعّب الصيانة.
4. المبالغة في التعقيد: ليس كل شيء بحاجة إلى أتمتة؛ يجب أن تبقى الوظائف الأساسية واضحة وسهلة، مع تدخل يدوي مناسب.
5. إهمال الأمن الرقمي: خصوصًا عند ربط النظام بشبكة IP أو التحكم عن بعد.

تُراجع حماية الشبكة والوصول الخارجي، ويُستخدم وصول آمن مثل VPN أو الحل المعتمد، مع تجنب تعريض واجهات KNX/IP مباشرة للإنترنت. تُدرس KNX IP Secure وKNX Data Secure عند دعم الأجهزة والوظائف لها، مع حفظ المفاتيح وملف المشروع بطريقة آمنة.

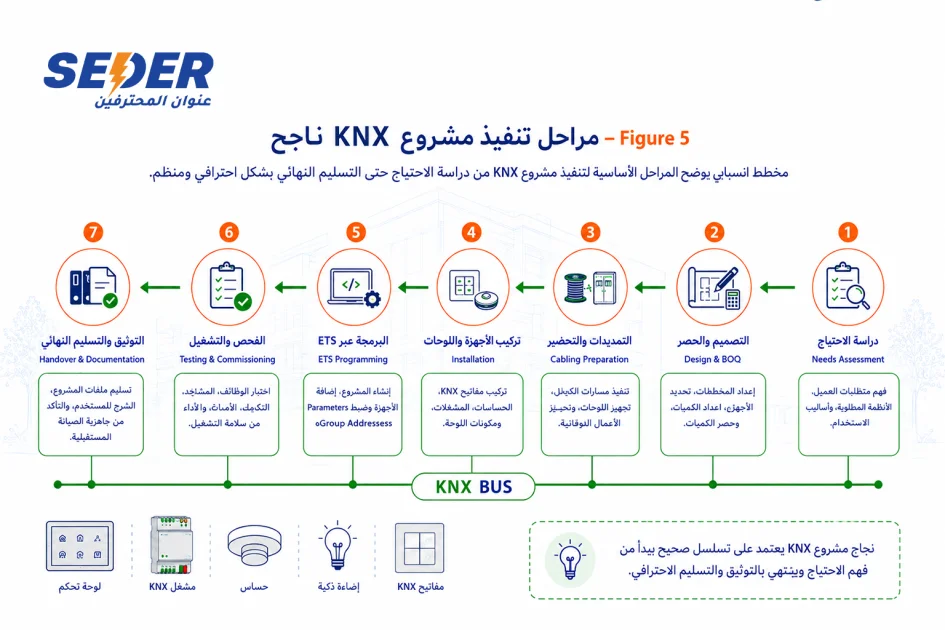

مراحل تنفيذ مشروع KNX ناجح

1. دراسة احتياجات العميل: تحديد الإنارة والتكييف والستائر والمشاهد والشاشات والهاتف وأهداف الراحة والطاقة.
2. التصميم: حصر الدوائر والأجهزة واللوحات ومسارات الكوابل ونقاط التحكم والحساسات والتكاملات.
3. التمديدات والتركيب: التنفيذ وفق المخططات مع التنظيم والفصل والحماية والترقيم داخل اللوحات.
4. البرمجة باستخدام ETS: إضافة الأجهزة وضبط الإعدادات والعناوين وربط الوظائف وتحميل البرامج.
5. الفحص والتشغيل Testing & Commissioning: اختبار التشغيل والإطفاء وDimming والستائر والتكييف والمشاهد والحساسات وStatus والتكاملات وسلوك النظام بعد عودة التغذية.
6. التسليم والتوثيق: شرح الاستخدام وتسليم المخططات المحدثة وقائمة الأجهزة وجدول الوظائف وملف المشروع وفق الاتفاق.

قائمة فحص قبل اعتماد نظام KNX

يجب تحويل عبارة «نظام ذكي» إلى نطاق مكتوب وواضح. ما الأنظمة والوظائف المطلوبة؟ هل المشروع جديد أم قائم؟ ما الدوائر والتكييف والستائر والواجهات؟ وما مستوى التوثيق والدعم؟ تساعد الأسئلة التالية في توحيد توقعات العميل والشركة المنفذة.

KNX والصيانة المستقبلية

تختلف الصيانة عن الكهرباء التقليدية؛ يحتاج الفني إلى فهم بنية النظام وقراءة المخططات ومعرفة العناوين، وربما استخدام ETS للتشخيص، إضافة إلى الفحص الكهربائي.

يجب ترتيب اللوحات وترقيمها وتسمية الأجهزة والدوائر وحفظ ملف ETS. كما يجب أن يعرف العميل الجهة المسؤولة عن الدعم وحدود الضمان والتعديلات الجديدة. الصيانة الجيدة تبدأ من جودة التصميم والتنفيذ والتوثيق.

هل KNX مناسب للمباني القائمة؟

يمكن تنفيذه في بعض المباني القائمة حسب حالة التمديدات وإمكانية الوصول للمسارات واللوحات. قد يكون KNX TP الكامل أكثر تعقيدًا إذا لم توجد مسارات لكابل Bus أو إمكانية لإعادة تنظيم الدوائر. ويمكن دراسة حلول جزئية أو Gateways أو أجهزة KNX RF أو الجمع مع حلول أخرى، بعد التحقق من التوافق والتغطية والتغذية والوظائف.

في المباني الجديدة، تكون الفرصة أفضل لتصميم النظام ضمن المخططات الكهربائية. لذلك يفضل اتخاذ القرار قبل التمديدات والتشطيب.

لماذا تختار شركة متخصصة لتنفيذ KNX؟

اختيار الشركة المنفذة قد يكون أهم من اختيار الجهاز؛ الأجهزة الجيدة لا تكفي إذا كان التصميم ضعيفًا أو البرمجة غير منظمة. يجب أن تفهم الشركة الكهرباء واللوحات والحمايات والتمديدات والبرمجة وتجربة المستخدم والتوثيق.

اطلب أمثلة أعمال وطريقة تسليم وتوثيق وآلية دعم وصيانة، وعرضًا يوضح الأجهزة والوظائف والمشاهد والواجهات والتكاملات والمستثنيات. في شركة سدر ننظر إلى KNX كجزء من منظومة كهربائية ورقمية متكاملة؛ يبدأ العمل بفهم الاحتياج، ثم تصميم الحل وتنفيذ اللوحات والتمديدات والبرمجة والفحص والتسليم.

أسئلة شائعة حول نظام KNX

خاتمة: KNX ليس رفاهية فقط بل بنية ذكية للمبنى

قوة KNX لا تكمن في تشغيل الإضاءة من شاشة أو تطبيق فقط، بل في ربط وظائف متعددة ضمن بنية مرنة وقابلة للتوسع. عندما يُصمم وينفذ جيدًا، يضيف راحة وتحكمًا أفضل وإمكانات لإدارة الطاقة وتجربة استخدام واضحة.

نجاحه يعتمد على فهم احتياجات العميل والتصميم والتمديدات المنظمة والبرمجة والفحص والتوثيق. إذا كنت تخطط لفيلا أو منزل أو مكتب أو قاعة اجتماعات أو مبنى تجاري، فابدأ بتحديد الوظائف المطلوبة واستشارة فنية قبل شراء الأجهزة.
