نظام إطفاء شفاطات المطابخ التجارية Kitchen Hood Fire Suppression System
دليل عملي شامل لفهم نظام Wet Chemical، مكوناته، طريقة عمله، متطلبات التصميم والتركيب والفحص والصيانة، ودور شركة سدر في حماية المطاعم والمطابخ التجارية في فلسطين.
ما هو نظام إطفاء شفاطات المطابخ؟
نظام إطفاء شفاطات المطابخ هو نظام ثابت ومسبق الهندسة، صُمم لحماية المطابخ التجارية التي تحتوي على القلايات والشوايات والمواقد والأفران ومعدات الطهي المنتجة للزيوت والدهون والأبخرة الساخنة.
عند اكتشاف ارتفاع غير طبيعي في الحرارة، يقوم النظام بإطلاق مادة إطفاء كيميائية رطبة عبر شبكة مواسير ونوزلات موجهة إلى معدات الطبخ والشفاط ومنطقة الـ Plenum والدكت، بالتزامن مع فصل الغاز أو الكهرباء وإرسال إشارة إلى نظام إنذار الحريق عند الحاجة.
لماذا تعد حرائق المطابخ التجارية شديدة الخطورة؟
تجمع المطابخ التجارية بين الزيت الساخن واللهب المباشر والغاز والكهرباء والدهون المترسبة داخل الفلاتر والدكت. ويمكن أن يبدأ الحريق من قلاية صغيرة، ثم ينتقل بسرعة إلى الشفاط ومجرى الهواء، ليصبح الوصول إليه أكثر صعوبة.
- إمكانية إعادة اشتعال الزيت بعد إخماد اللهب مؤقتًا.
- انتقال النار إلى الدهون المتراكمة داخل الشفاط والدكت.
- استمرار مصدر الحرارة أو الغاز بعد بدء الحريق.
- انتشار الدخان والحرارة إلى مناطق الزبائن وبقية المبنى.

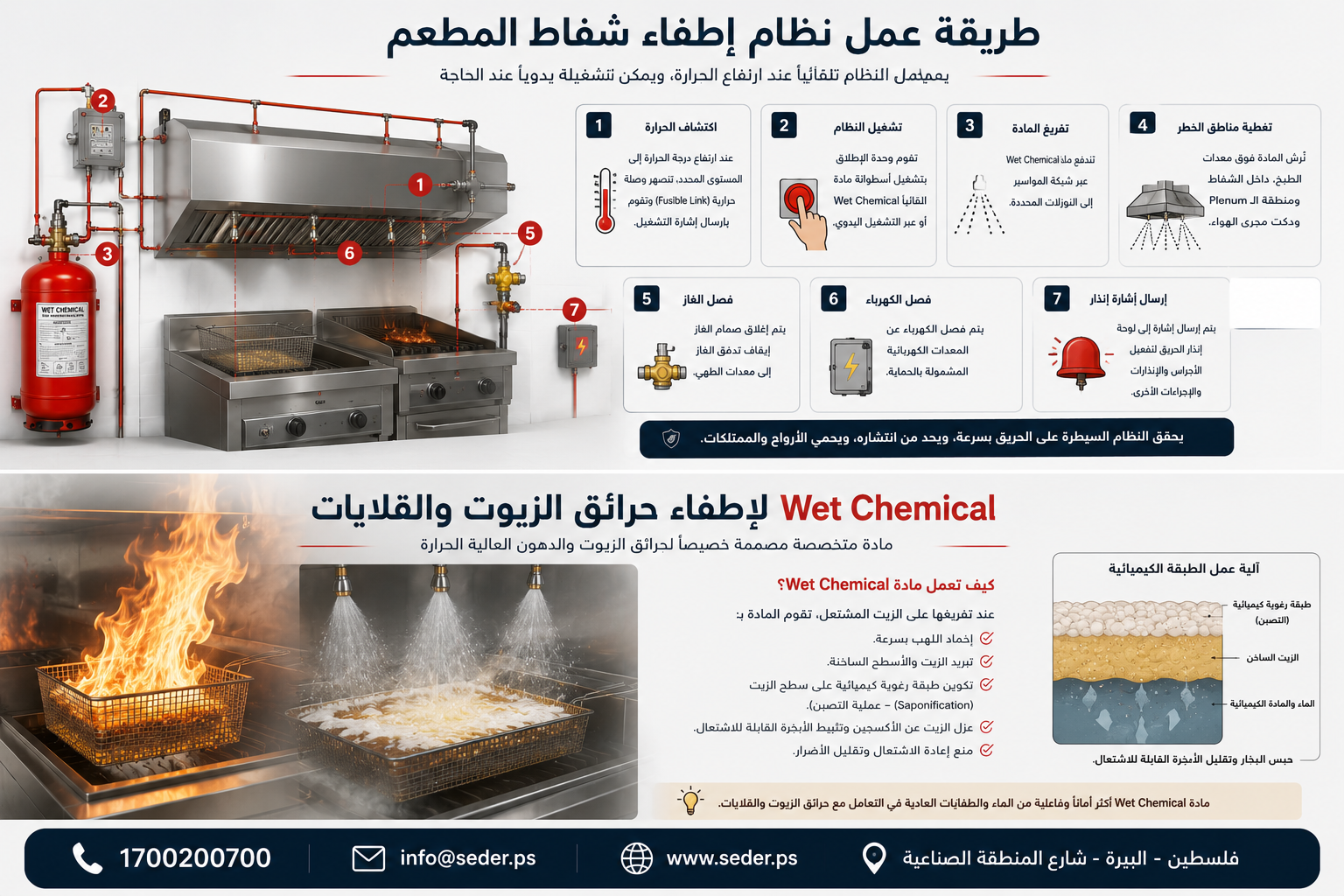

ما هي مادة Wet Chemical؟
مادة Wet Chemical هي مادة كيميائية رطبة مصممة خصيصًا للتعامل مع حرائق زيوت ودهون الطبخ ذات درجات الحرارة العالية. تساعد المادة على إخماد اللهب، وتبريد الزيت، وتقليل الأبخرة القابلة للاشتعال، وتكوين طبقة عازلة تحد من إعادة الاشتعال.
يرتبط عملها بعملية التصبن Saponification، حيث تتفاعل المادة مع الدهون الساخنة لتكوين طبقة رغوية على السطح.
هل تحتاج إلى تحديد النظام المناسب لمطبخك؟
أرسل صور الشفاط ومعدات الطبخ أو اطلب زيارة فنية لتحديد نطاق الحماية بصورة صحيحة.

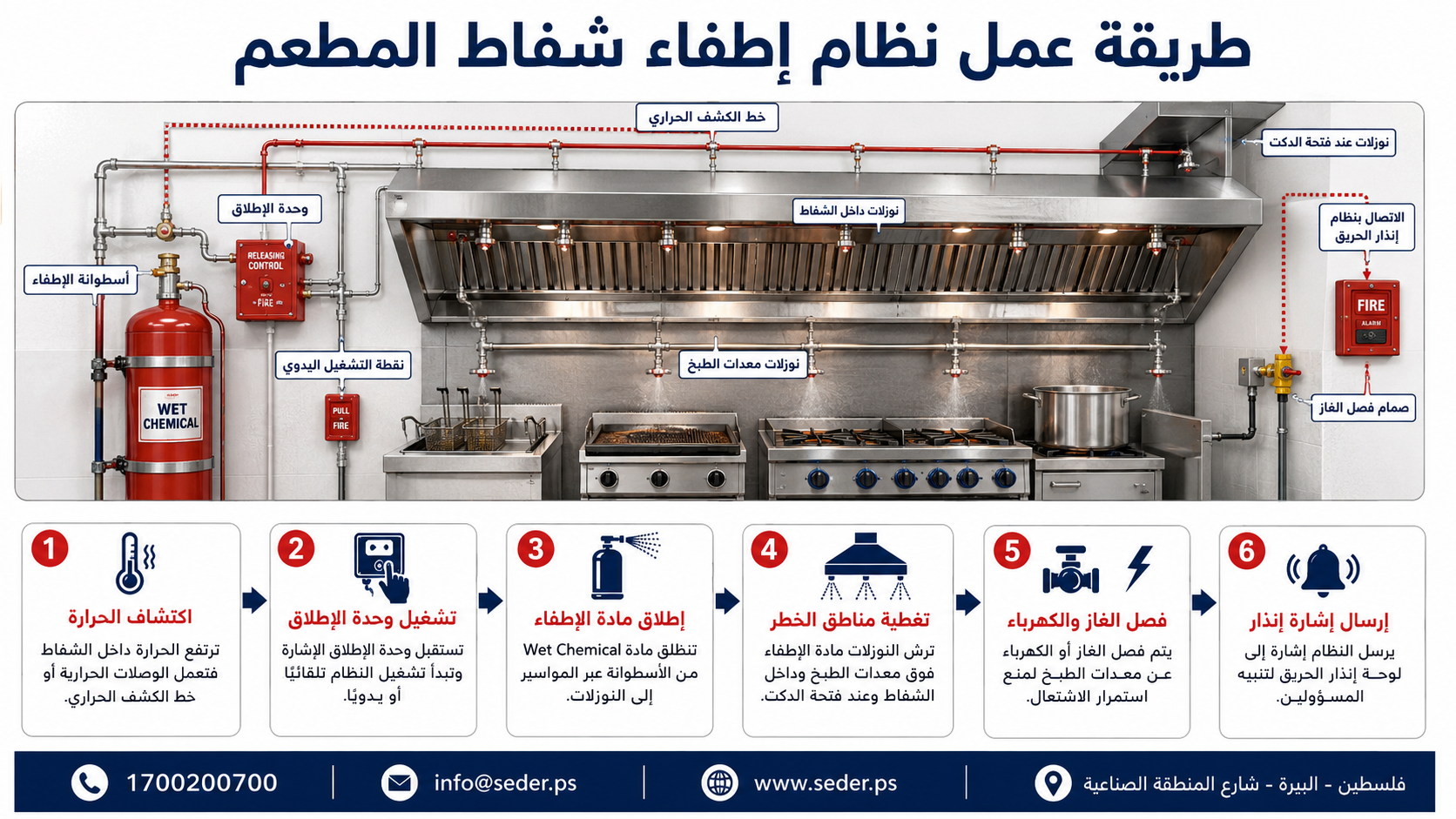

كيف يعمل نظام إطفاء شفاط المطعم؟
- اكتشاف الحرارة: يستشعر خط الكشف أو الوصل الحراري ارتفاع الحرارة إلى المستوى المحدد.
- تشغيل وحدة الإطلاق: تبدأ آلية التشغيل تلقائيًا أو عبر نقطة السحب اليدوية.
- إطلاق مادة الإطفاء: تنتقل مادة Wet Chemical عبر المواسير إلى النوزلات.
- تغطية مناطق الخطر: ترش المادة فوق القلايات والشوايات والمواقد وداخل الشفاط والدكت.
- فصل الوقود والطاقة: يتم إغلاق الغاز وفصل الكهرباء عن المعدات المشمولة.
- إرسال إشارة إنذار: يتم تنبيه لوحة إنذار الحريق والمسؤولين عن الموقع.

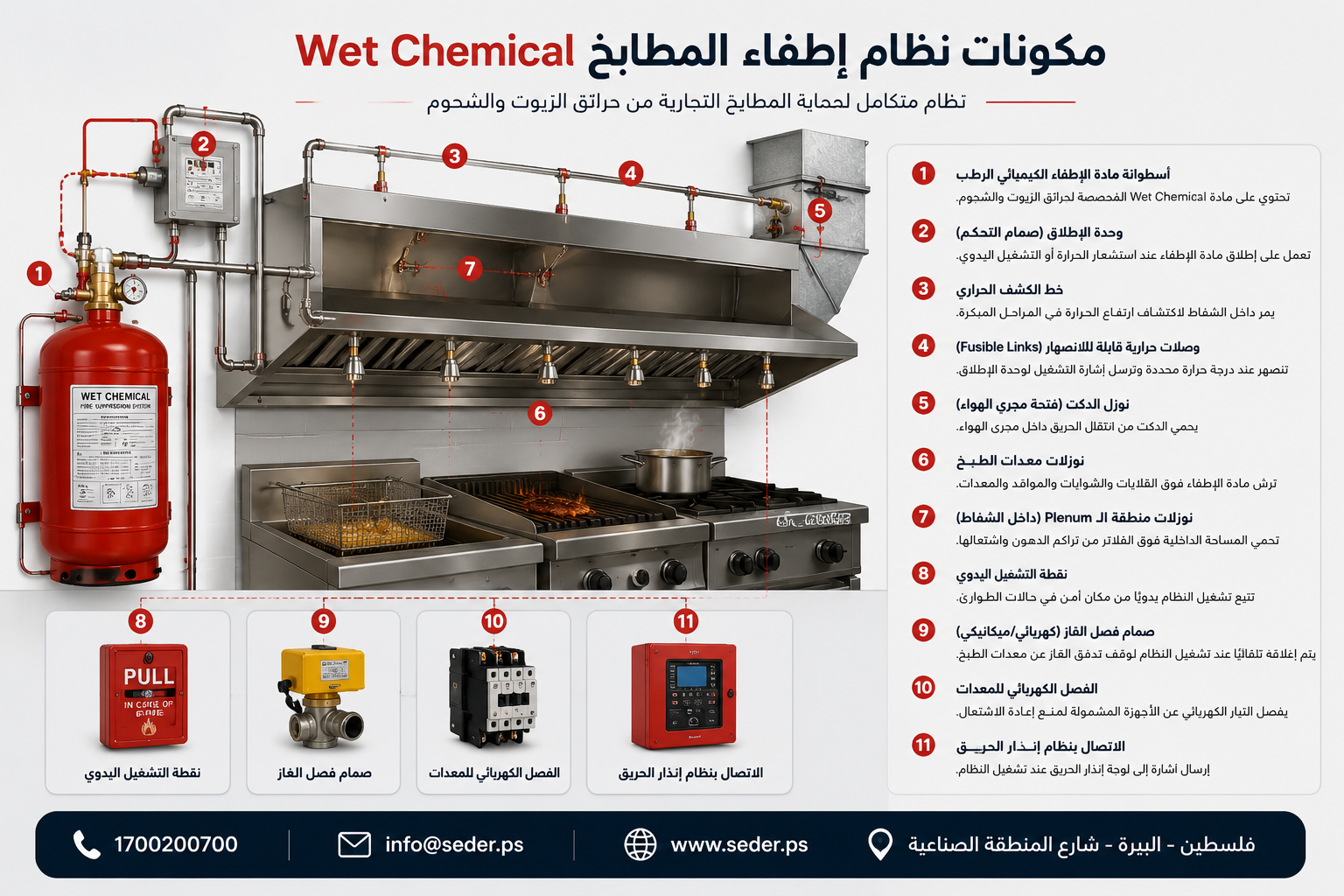

المكونات الأساسية لنظام إطفاء المطابخ
| المكون | الوظيفة |
|---|---|
| أسطوانة Wet Chemical | تخزين كمية مادة الإطفاء المحددة للتصميم. |
| وحدة الإطلاق | تشغيل الأسطوانة تلقائيًا أو يدويًا. |
| خط الكشف الحراري | اكتشاف ارتفاع الحرارة داخل الشفاط. |
| Fusible Links | وصلات حرارية تعمل عند درجة حرارة محددة. |
| شبكة المواسير | نقل المادة إلى النوزلات. |
| نوزلات معدات الطبخ | توجيه المادة إلى القلايات والشوايات والمواقد. |
| نوزلات الـ Plenum والدكت | حماية المساحات الداخلية ومجرى الهواء. |
| نقطة التشغيل اليدوي | تشغيل النظام من مكان آمن أثناء الإخلاء. |
| صمام فصل الغاز | إيقاف تدفق الغاز عند تشغيل النظام. |
| الربط مع إنذار الحريق | إرسال إشارة إلى لوحة الحريق وتنفيذ وظائف التحكم. |

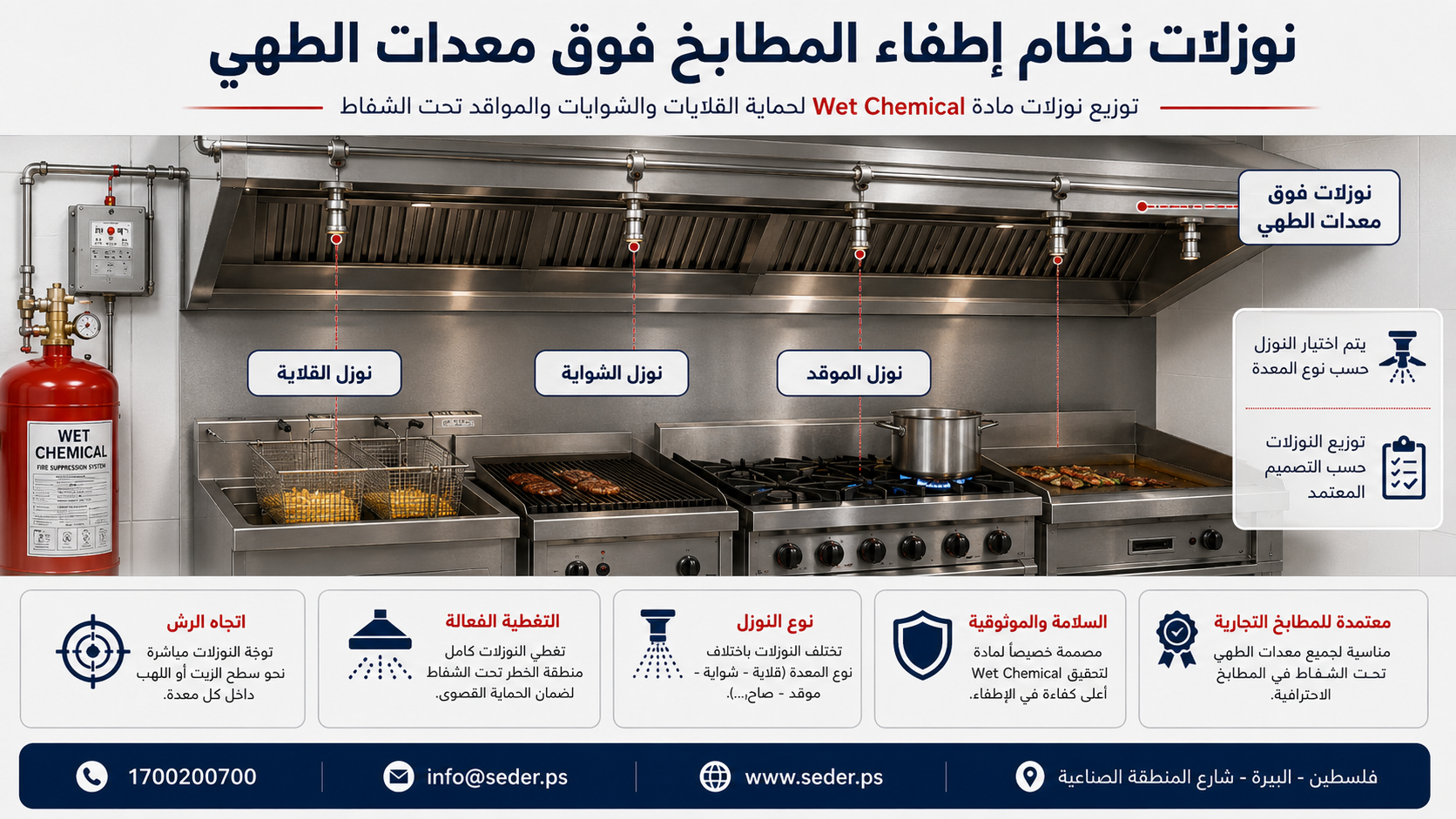

ما الأجهزة التي يمكن أن يغطيها النظام؟
لا يكفي وجود الجهاز أسفل الشفاط ليكون محميًا تلقائيًا. يجب التأكد من نوع الجهاز وأبعاده وموقعه وارتفاع النوزل وزاوية الرش ومساحة التغطية المسموحة.

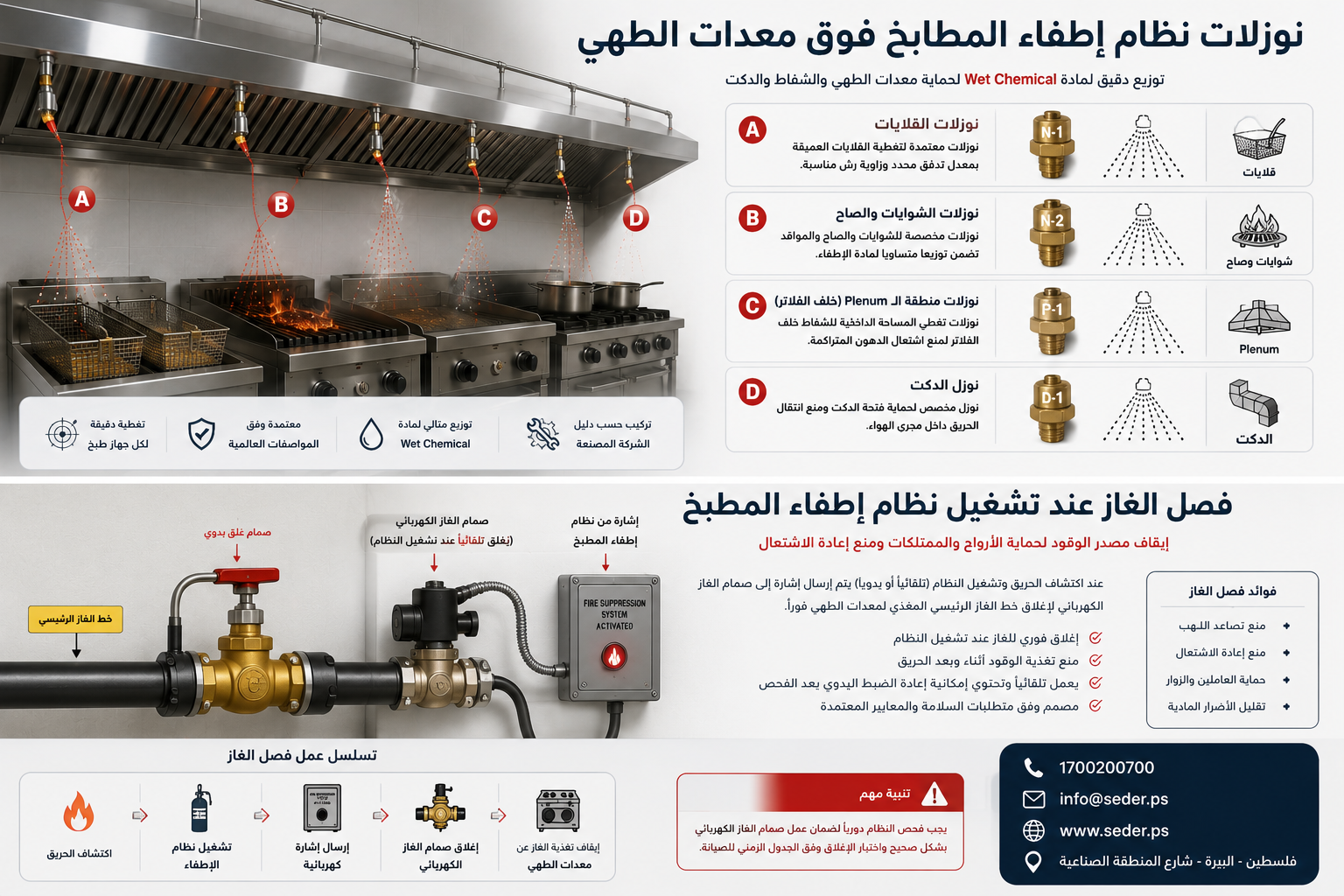

فصل الغاز والكهرباء عند تشغيل النظام
يجب ألا يقتصر عمل النظام على تفريغ مادة الإطفاء. عند التشغيل، يجب فصل مصدر الوقود أو الطاقة عن معدات الطبخ المشمولة لمنع استمرار التسخين أو إعادة الاشتعال.
- إغلاق صمام الغاز الكهربائي أو الميكانيكي.
- فصل الكهرباء عن القلايات والشوايات الكهربائية.
- منع إعادة التشغيل قبل فحص النظام وإعادة ضبطه.
- إرسال إشارة إلى لوحة إنذار الحريق.
هل يعمل فصل الغاز فعلًا عند الطوارئ؟
اطلب فحصًا عمليًا لوظائف الفصل والإنذار، وليس مجرد معاينة بصرية للأسطوانة والنوزلات.
كيف يتم تصميم النظام ولماذا تحتاج إلى معاينة موقع؟
لا يتم اختيار حجم النظام بناءً على طول الشفاط فقط. تعتمد الدراسة على معدات الطبخ والـ Plenum والدكت ونقاط التدفق وأنواع النوزلات وخط الغاز والأحمال الكهربائية ولوحة إنذار الحريق.
| البيانات المطلوبة | أهميتها |
|---|---|
| أبعاد الشفاط والدكت | تحديد مناطق الحماية ومسارات المواسير والكشف. |
| نوع وأبعاد كل جهاز | اختيار نوع النوزل وحدود التغطية. |
| مصدر الغاز والكهرباء | تصميم وظائف الفصل والتحكم. |
| موقع الأسطوانة والسحب اليدوي | ضمان الوصول الآمن للفحص والتشغيل. |
| لوحة إنذار الحريق | تحديد طريقة الربط وإرسال الإشارة. |
تبدأ شركة سدر بجمع المعلومات، ثم زيارة الموقع، وإعداد توزيع النوزلات، وتحديد حجم النظام، وتنفيذ المواسير والكشف وفصل الغاز والكهرباء والربط مع إنذار الحريق، ثم الاختبار والتسليم والتدريب.

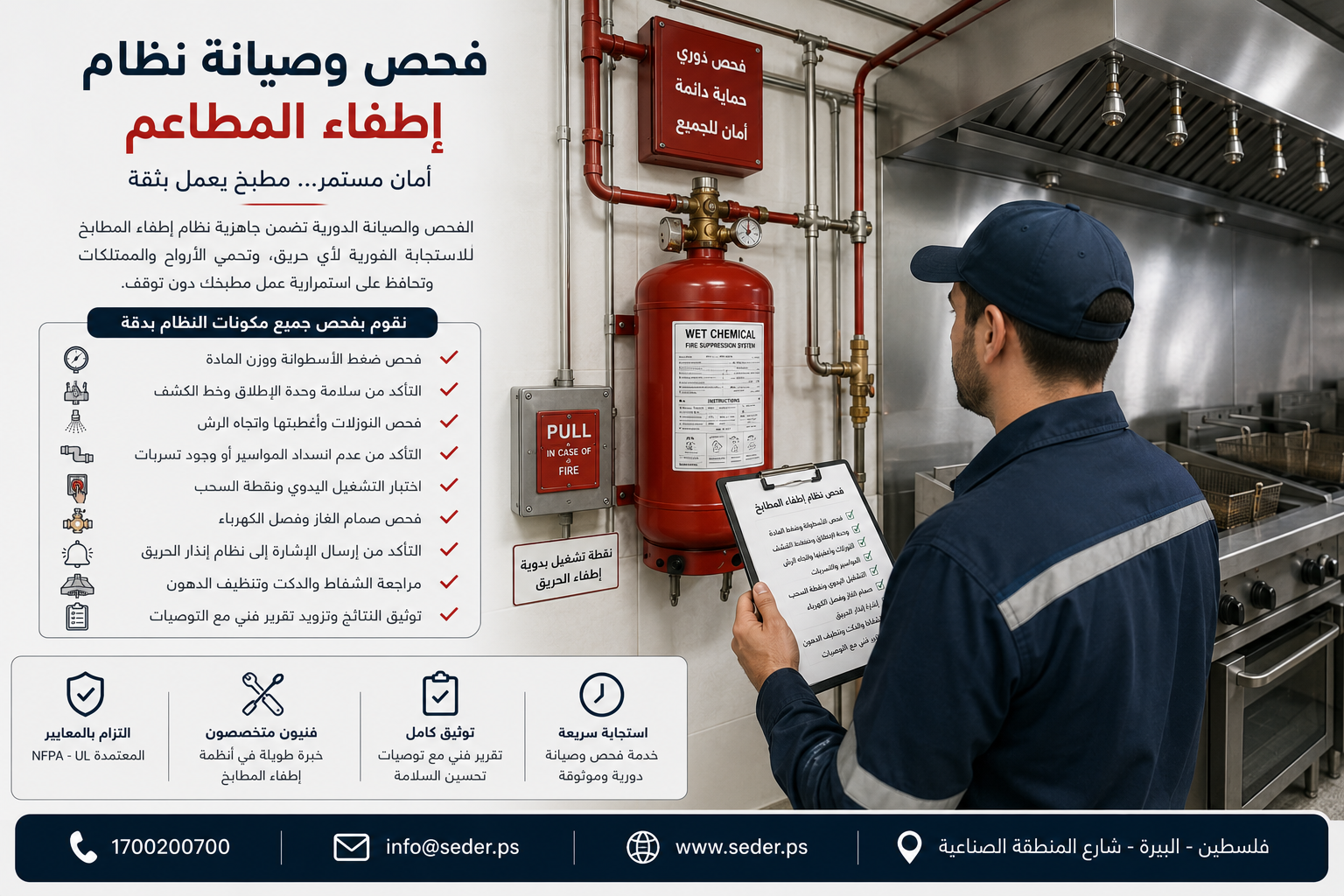

فحص وصيانة نظام إطفاء المطاعم
| عنصر الفحص | ما الذي يجب التحقق منه؟ |
|---|---|
| الأسطوانة | الحالة العامة وكمية المادة أو الضغط حسب نوع النظام. |
| وحدة الإطلاق | سلامة آلية التشغيل والختم وعدم وجود عبث. |
| خط الكشف والوصلات الحرارية | النظافة والشد الصحيح والنوع ودرجة الحرارة. |
| النوزلات والأغطية | النوع والموقع والاتجاه وعدم الانسداد. |
| صمام الغاز والفصل الكهربائي | تنفيذ اختبار وظيفي فعلي. |
| لوحة إنذار الحريق | وصول إشارة التشغيل بصورة صحيحة. |
| معدات الطبخ | عدم تغيير مواقعها أو مقاساتها خارج التغطية. |
| سجل الصيانة | توثيق التاريخ والفني والأعمال والتوصيات. |

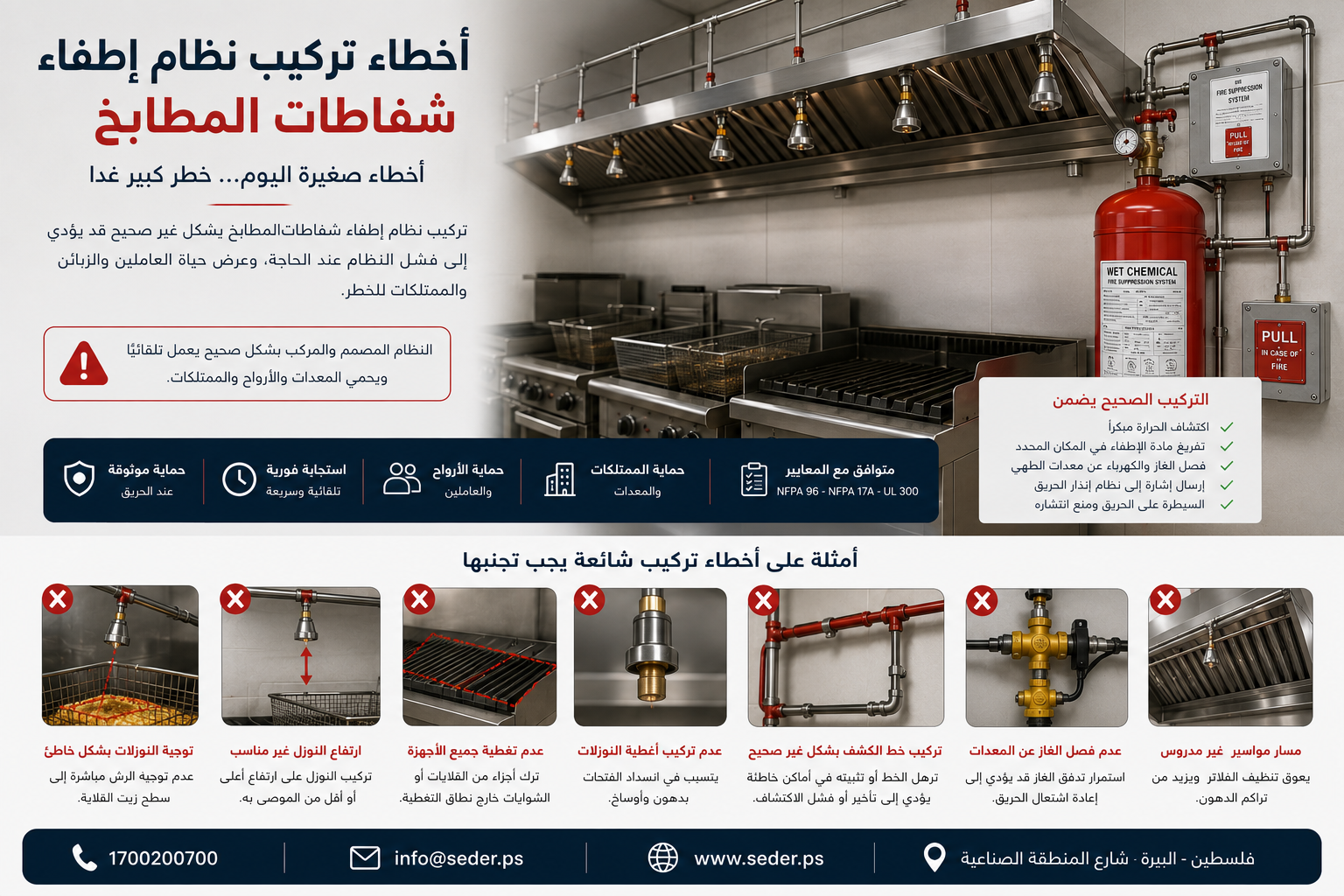

أخطاء شائعة في تركيب نظام إطفاء شفاطات المطابخ
- اختيار حجم النظام حسب طول الشفاط فقط.
- توزيع النوزلات دون الرجوع إلى دليل النظام.
- عدم حماية الـ Plenum أو الدكت.
- عدم تركيب أو اختبار فصل الغاز والكهرباء.
- تركيب نقطة التشغيل اليدوي في مكان يصعب الوصول إليه.
- ترك النوزلات دون أغطية أو السماح بتراكم الدهون عليها.
- تغيير ترتيب معدات الطبخ بعد التسليم دون مراجعة التصميم.
- خلط مكونات من شركات أو أنظمة مختلفة.
- عدم اختبار الربط مع لوحة إنذار الحريق.
- غياب سجل الفحص والصيانة.
لماذا تختار شركة سدر؟
توفر شركة سدر خدمات أنظمة الحريق والسلامة للمطاعم والفنادق والمخابز والمقاهي والمطابخ المركزية والمنشآت الغذائية في فلسطين.
ابدأ بمعاينة صحيحة قبل شراء النظام
أرسل صور الشفاط ومعدات الطبخ، أو احجز زيارة موقع، أو تواصل للحصول على استشارة فنية وتقدير أولي للتكلفة.
أسئلة شائعة
هل تكفي طفاية الحريق بدل النظام الثابت؟
لا. الطفاية وسيلة مساندة، بينما النظام الثابت يعمل تلقائيًا ويحمي معدات الطبخ والشفاط والدكت ويفصل الوقود والطاقة.
هل يحتاج مطعم صغير إلى نظام إطفاء؟
يعتمد القرار على نوع معدات الطهي وكمية الدهون واللهب ومتطلبات الجهة المختصة، وليس على مساحة المطعم فقط.
هل يمكن نقل القلاية بعد تركيب النظام؟
يجب مراجعة التصميم أولًا، لأن النقل قد يخرج القلاية من مجال تغطية النوزل.
هل يمكن إعادة تشغيل المطبخ بعد تفريغ النظام؟
لا قبل فحص النظام وإعادة تعبئته أو استبدال المكونات المطلوبة واختبار الغاز والكهرباء والإنذار.
هل يمكن تحديد السعر من الصور؟
يمكن تقديم تقدير أولي، لكن السعر النهائي يحتاج إلى معرفة الأبعاد والمعدات ومسار الدكت والغاز والربط الكهربائي.
