حل متكامل للحماية من تسرب الغاز

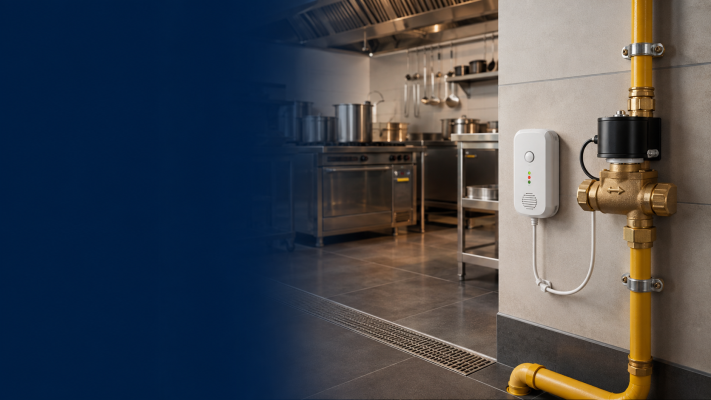

كاشف تسرب الغاز مع صمام الغلق الأوتوماتيكي
حماية للمنازل والمطاعم والمطابخ التجارية والمنشآت الصناعية، مع إمكانية شراء المنتج أو طلب خدمة التوريد والتركيب والاختبار من شركة سدر.
BO900600 — Gas Seekerفي المطابخ والمطاعم وغرف أسطوانات الغاز، لا يكفي إطلاق إنذار صوتي عند حدوث التسرب؛ فالحماية الأكثر فاعلية تقوم على اكتشاف الغاز ثم إيقاف مصدره تلقائيًا.
يجمع طقم Gas Seeker من Boldrin الإيطالية بين كاشف مزود بحساس حفّاز وصمام سولينويد بقطر ¾ بوصة لقطع تدفق غاز البترول المسال LPG عند الوصول إلى مستوى الإنذار.
كشف مبكر
معايرة للكشف عند نحو 10% من الحد الأدنى للانفجار LEL.
إنذارات مسبقة
تنبيهان مسبقان يسبقان حالة الإنذار الرئيسي.
قطع أوتوماتيكي
خرج ريلي للتحكم بصمام السولينويد أو أجهزة الإنذار.

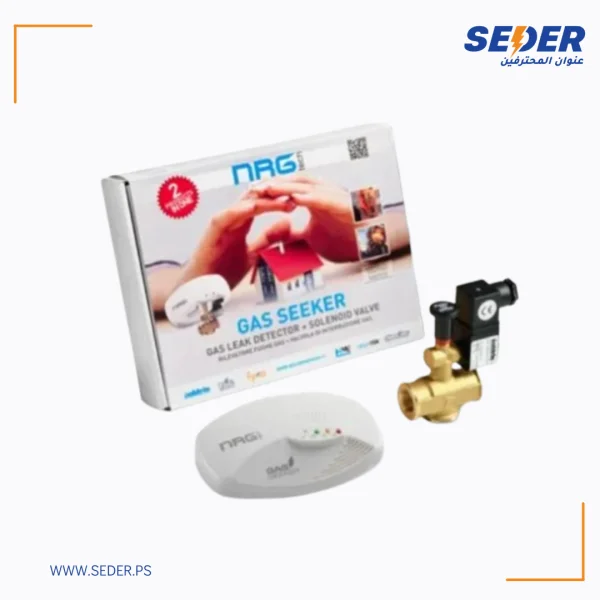

المنتج المتوفر لدى شركة سدر: كاشف Gas Seeker مع صمام سولينويد LPG قياس ¾ بوصة.
كيف يعمل النظام؟
استشعار الغاز
يراقب الحساس الحفّاز تركيز الغاز في الهواء بصورة مستمرة.
إطلاق الإنذار
يصدر الكاشف تنبيهًا ضوئيًا وصوتيًا ويغيّر وضع خرج الريلي.
إغلاق الصمام
يستجيب صمام السولينويد ويوقف تدفق الغاز إلى الموقع.
لماذا تختار Gas Seeker من Boldrin؟
صناعة إيطالية
طقم متكامل يجمع كاشف الغاز وصمام الغلق.
تمييز أفضل
مصمم لتقليل تأثير بخار الطبخ والكحول والمنظفات والأمونيا التي قد تسبب إنذارات كاذبة.
ربط عدة كواشف
يسمح الريلي الحر الجهد بتصميم نظام يضم عدة كواشف للتحكم بصمام واحد.
استخدامات متعددة
للمنازل والمطاعم والفنادق والمنشآت التجارية والصناعية.
استجابة أوتوماتيكية
لا يقتصر النظام على التحذير، بل يعمل على إيقاف مصدر الغاز.
حل وقائي متكامل
الكشف والإنذار والقطع ضمن نظام واحد.
اختيار مكان كاشف LPG
غاز البترول المسال LPG أثقل من الهواء؛ ولذلك يتجمع في المناطق المنخفضة. يركب الكاشف في مستوى منخفض وفي موقع يمكن أن يصل إليه الغاز دون عوائق، مع الالتزام بالارتفاع والمسافات المحددة في تعليمات الشركة المصنعة.
طريقة التمديد والتركيب
معاينة الموقع
تحديد مصدر الغاز والمحبس الرئيسي ومسار الأنبوب وموقع الصمام والكاشف ونقطة التغذية الكهربائية.
عزل الغاز والكهرباء
إغلاق مصدر الغاز وفصل الكهرباء والتأكد من عدم وجود لهب أو شرر في منطقة العمل.
تركيب صمام السولينويد
يركب الصمام بعد محبس العزل الرئيسي وفي مكان ظاهر يمكن الوصول إليه. يجب أن يطابق سهم الصمام اتجاه تدفق الغاز.
اختبار إحكام خط الغاز
استخدام وصلات ومواد إحكام معتمدة للغاز وفحص جميع الوصلات بطريقة آمنة. يمنع اختبار التسرب باستخدام اللهب.
تمديد الكهرباء والتحكم
تمد كابلات التغذية والتحكم داخل مواسير مناسبة وبعيدًا عن الحرارة، ثم توصل التغذية وخرج الريلي وفق مخطط أطراف الجهاز والصمام المورّدين.
التشغيل والاختبار
اختبار الإنذار واستجابة الصمام، ثم التأكد من معالجة سبب التسرب قبل إعادة فتح الغاز.
مخطط التمديد المبدئي
مسار أنبوب الغاز مصدر الغاز محبس يدوي صمام NO ¾ بوصة السهم مع اتجاه الغاز مسار الكهرباء والتحكم تغذية محمية حسب لوحة الجهاز كاشف Gas Seeker تغذية + خرج ريلي ملف الصمام Solenoid Coil تعتمد أرقام الأطراف والجهد من مخطط الجهاز والصمام المورّدين
مخطط وظيفي توضيحي، وليس بديلًا عن مخطط الشركة المصنعة.
المواصفات الفنية
| العنصر | المعلومة |
|---|---|
| اسم الطقم | Gas Seeker Leak Detector Kit |
| رقم المنتج | BO900600 |
| العلامة التجارية والمنشأ | Boldrin – إيطاليا |
| نوع الغاز | LPG – غاز البترول المسال |
| عتبة الكشف | نحو 10% من الحد الأدنى للانفجار LEL |
| قطر الصمام | ¾ بوصة — DN20 |
| نوع الصمام | Normally Open – NO |
| نوع الحساس | Catalytic Sensor – حساس حفّاز |
| خرج الكاشف | ريلي حر الجهد للتحكم بالصمام أو أجهزة الإنذار |
| نظام التحذير | إنذاران مسبقان بالإضافة إلى الإنذار الرئيسي |
| الحالة | متوفر للبيع مع إمكانية طلب التركيب |
الشراء أو طلب الحل المتكامل
قائمة الفحص قبل التسليم
- اتجاه سهم الصمام صحيح
- جميع الوصلات خالية من التسرب
- الكاشف في موقع مناسب وغير محجوب
- دائرة الكهرباء محمية
- الإنذار الصوتي والضوئي يعمل
- الصمام يغلق عند الاختبار
- إعادة الضبط تعمل بطريقة صحيحة
- شرح طريقة الاستخدام للعميل
الأسئلة الشائعة
هل يمكن تركيب الكاشف فوق جهاز الطبخ؟
لا يُنصح بذلك؛ لأن الحرارة والبخار ونواتج الطبخ قد تؤثر في استقرار الكاشف. يحدد الموقع وفق نوع الغاز وتعليمات المصنع.
هل يصلح كاشف LPG للغاز الطبيعي؟
يجب اختيار كاشف معاير لنوع الغاز المطلوب. كما يختلف موقع التركيب لأن LPG أثقل من الهواء بينما الغاز الطبيعي أخف منه.
هل يمكن ربط عدة كواشف بصمام واحد؟
نعم، يسمح خرج الريلي الحر الجهد بتصميم نظام يضم عدة كواشف للتحكم بصمام واحد، مع اعتماد التصميم من فني مختص.
اشترِ المنتج أو اطلب خدمة التركيب
توفر شركة سدر المنتج للبيع، كما تقدم خدمات المعاينة والتوريد والتركيب والاختبار بواسطة فريق مختص.
