الإنتركم الشبكي IP: أساس التوصيلات وخيارات الأنظمة للمنازل والعمارات
تريد مشاهدة الزائر والتحدث معه وفتح الباب من الشاشة الداخلية، وربما استقبال الاتصال على الموبايل؟ يبدأ اختيار الإنتركم الذكي الشبكي Network Smart Intercoms من عدد المداخل والشقق والشاشات، ثم تجهيز الشبكة والتغذية ودائرة القفل.
يشرح هذا الدليل من سدر وظيفة مكونات النظام، وأساس توصيلات IP Video Intercom، والخيارات التي تساعدك على اتخاذ قرار مناسب لمشروعك.
ما مكونات نظام الإنتركم الشبكي؟
محطة الباب Door Station
تضم الكاميرا والميكروفون والسماعة ووسيلة طلب الاتصال. تتوفر محطات مدمجة للفلل ومحطات معيارية Modular تسمح بإضافة وحدات متوافقة حسب استخدام المدخل.
الشاشة الداخلية Indoor Station
تستقبل مكالمة الزائر وتعرض صورته، وتتيح التحدث معه وإرسال أمر فتح الباب. تختلف أحجام الشاشات وواجهاتها وميزات التكامل بحسب الموديل.
الشبكة والتغذية
تربط السويتشات أجهزة النظام ببعضها. يمكن استخدام PoE للأجهزة الداعمة، أو مزوّد طاقة محلي حسب مواصفات الجهاز.
دائرة فتح الباب
تشمل القفل الكهربائي وتغذيته والتحكم به، وقد تتضمن زر خروج وحساس حالة الباب. تُراجع هذه الدائرة مستقلة عن وصلة الشبكة.
أساس التوصيلات: الشبكة تنقل الاتصال بين الأجهزة
في التركيب المعتاد، تتصل محطة الباب والشاشات بالشبكة عبر السويتش. بعد ضبط الأجهزة، يوجّه النظام مكالمة الزائر إلى الشاشة أو الشقة المطلوبة. يوضح المخطط التالي مثالاً مبسطاً لأجهزة تدعم الاتصال السلكي وPoE.
ماذا نجهّز في مرحلة التمديدات؟
- نقطة شبكة لمحطة الباب ولكل شاشة سلكية.
- مكان مناسب للسويتش ومصادر التغذية والصيانة.
- كوابل شبكة مناسبة مثل Cat6، مع إنهاء وفحص جميع الأزواج.
- مسار منفصل ومناسب لتوصيلات القفل وزر الخروج بحسب التصميم.
- توثيق أطوال الكوابل وترقيم النقاط قبل إغلاق التشطيبات.
كيف نختار سويتش PoE؟
نراجع عدد المنافذ، ومعيار تغذية كل جهاز مثل 802.3af / 802.3at، وقدرة المنفذ وميزانية التغذية الإجمالية. وجود منافذ كافية لا يعني بالضرورة أن السويتش يوفر القدرة المطلوبة لجميع الأجهزة.
مثال: محطة باب وأربع شاشات تحتاج إلى خمسة منافذ للأجهزة، إضافة إلى منفذ ربط الشبكة عند الحاجة، مع ترك مجال للتوسع. تُحسب القدرة من بيانات الموديلات الفعلية.
خيارات التغذية الكهربائية
| الخيار | وظيفته | ما الذي نراجعه؟ |
|---|---|---|
| Standard PoE | البيانات والطاقة على وصلة Ethernet واحدة للجهاز الداعم | المعيار المطلوب وقدرة السويتش |
| مزوّد طاقة محلي | تغذية الجهاز مستقلة عن اتصال الشبكة | الجهد والتيار والقطبية حسب دليل الموديل |
| UPS | دعم الأجهزة المتصلة بمصدر الطاقة الاحتياطي | الأحمال المطلوب استمرارها وزمن التشغيل |
عند تجهيز الطاقة الاحتياطية، نراجع السويتش والمحطات والشاشات، والراوتر إذا كان الربط بالموبايل مطلوباً، وكذلك مزوّد طاقة القفل. تغذية الشبكة احتياطياً لا تكفي إذا كانت دائرة القفل خارجها.
توصيل القفل الكهربائي وزر الخروج
القفل يحتاج إلى مصدر طاقة وتحكم مناسبين. قد توفر محطة الباب تلامسات ريليه، وقد يتوفر خرج طاقة مخصص بشروط وحدود معينة حسب الموديل. لذلك نراجع مخطط الجهاز قبل تحديد التوصيلة.
| الطرف | المعنى | الوظيفة |
|---|---|---|
| COM | Common | الطرف المشترك لتلامس الريليه |
| NO | Normally Open | مفتوح في الحالة العادية ويغلق عند تفعيل الريليه |
| NC | Normally Closed | مغلق في الحالة العادية ويفتح عند تفعيل الريليه |
ما المعلومات المطلوبة عن القفل؟
- نوع القفل وجهد التشغيل والتيار المطلوب.
- هل يفتح عند توفير الطاقة أم عند قطعها؟
- مواصفات مزوّد الطاقة وطول التمديد إليه.
- طريقة الخروج من الداخل ومتطلبات الإخلاء الخاصة بالباب.
- زمن الفتح المطلوب وآلية إغلاق الباب.
زر الخروج وحساس حالة الباب
يتصل زر الخروج بالمدخل المخصص عندما تدعمه المحطة. ويمكن إضافة حساس حالة الباب إلى مدخل مناسب في الموديلات الداعمة، لمعرفة ما إذا كان الباب مفتوحاً أو مغلقاً. تُحدد الأطراف والإعدادات من دليل الموديل المركّب.
هل يمكن فتح بوابة كهربائية؟
يمكن دراسة إرسال أمر فتح إلى مدخل التحكم المخصص في لوحة البوابة، عند توافق التلامس. أمر الإنتركم لا يغذي محرك البوابة، وتبقى أجهزة السلامة الخاصة بالبوابة ضمن نظامها.
خيارات وموديلات الإنتركم الشبكي لدى سدر
نختار محطة الباب والشاشات والوحدات كوحدة متكاملة. الصور التالية تساعدك على تمييز بعض الخيارات، ويمكنك فتح صفحة كل منتج للاطلاع على تفاصيله.

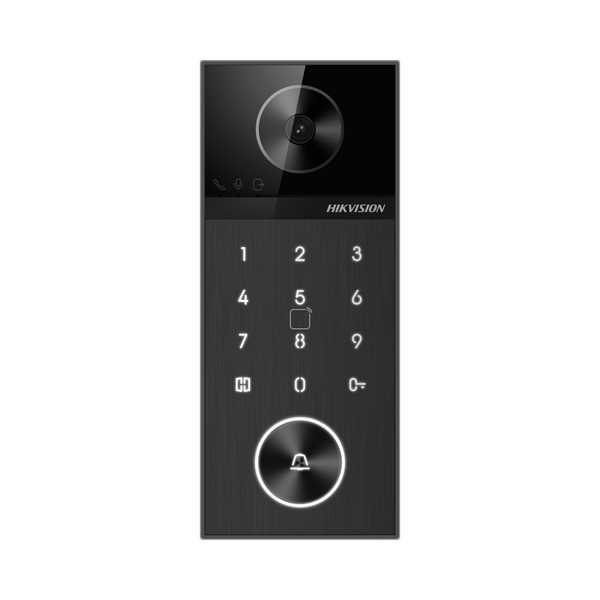

محطة باب مدمجة للفيلا
DS-KV6124-WBE1
للتواصل المرئي مع الزائر والتحكم بالدخول، مع خيارات اتصال بالشبكة والتطبيق وفق مواصفات النظام.
شاشة داخلية 7 إنش
DS-KH6350-WTE1
شاشة لمس لاستقبال مكالمة الزائر ومشاهدة الصورة، والتحدث معه وإرسال أمر فتح الباب ضمن نظام متوافق.
مقارنة الخيارات حسب الوظيفة
| الخيار | ماذا يفعل؟ | متى نناقشه؟ |
|---|---|---|
| DS-KV6124-WBE1 | محطة باب مدمجة | لمنزل أو فيلا تحتاج محطة عند المدخل |
| DS-KD8003-IME1/S | وحدة رئيسية لمحطة معيارية Modular | عند الحاجة إلى وحدات إضافية متوافقة |
| DS-KH6350-WTE1 | شاشة داخلية لمس 7 إنش | لاستقبال المكالمات داخل الشقة أو المنزل |
| DS-KH9510-WTE1 | شاشة داخلية 10.1 إنش بواجهة Android | عند تفضيل شاشة أكبر وميزات إضافية متوافقة |
| DS-KD-MFB | وحدة بصمة وبطاقة لمحطة معيارية متوافقة | لإضافة وسيلة دخول للمستخدمين المسجلين |
ماذا تضيف وحدات النظام المعياري؟
قد تشمل وحدات أزرار وأسماء أو عرض واختيار جهة الاتصال، أو قراءة بطاقة وبصمة. نحدد المطلوب حسب عدد الشقق وطريقة استخدام المدخل، ثم نراجع التوافق مع الوحدة الرئيسية وإصدار البرنامج.
الوحدات الإضافية ليست جميعها أجهزة Ethernet مستقلة؛ بعضها يتصل بالمحطة الرئيسية عبر ناقل مخصص مثل RS-485 وتغذية خاصة بالوحدات، وفق دليل تركيب النظام.
اقرأ أيضاً: مراجعة محطة إنتركم هيكفيجن DS-KD9633-E6 ، أو استعرض جميع خيارات الإنتركم الذكي الشبكي .
الربط بالموبايل والفرق بين الشبكة المحلية والإنترنت
داخل الموقع
يمكن للنظام المتوافق والمبرمج بشكل صحيح إجراء الاتصال بين محطة الباب والشاشات عبر الشبكة المحلية، دون الاعتماد على الإنترنت لكل مكالمة محلية.
خارج الموقع
استقبال الاتصال عبر تطبيق مثل Hik-Connect يحتاج إلى إنترنت وإعداد حساب وخدمة مدعومة، مع ضبط الصلاحيات واختبار الهاتف من خارج الشبكة.
هل Wi-Fi يغني عن التمديدات؟
بعض الموديلات تدعم Wi-Fi، لكن الجهاز يبقى بحاجة إلى تغذية كهربائية. نراجع التغطية والاستقرار قبل اعتماده، ونناقش التمديد السلكي في المشاريع الجديدة لتسهيل التنفيذ والصيانة.
كيف تختار الحل المناسب لمشروعك؟
| نوع المشروع | أولوية الاختيار | المعلومات المطلوبة |
|---|---|---|
| فيلا أو منزل | محطة المدخل والشاشات والموبايل والقفل | عدد المداخل والشاشات وصور الأبواب |
| عمارة متعددة الشقق | طريقة اختيار الشقة والعنونة والتوسع | عدد الشقق والطوابق ومخطط الشبكة |
| مبنى متعدد المداخل | توجيه المكالمات وصلاحيات فتح الأبواب | المداخل والشقق التي يخدمها كل مدخل |
| مكتب أو منشأة | جهة استقبال الزائر ووسيلة دخول الموظفين | عدد المستخدمين والمداخل وطريقة التشغيل |
| تحديث نظام قائم | التوافق وإعادة استخدام التجهيزات المناسبة | الموديلات الحالية وإصدارات البرامج ووصف المطلوب |
ما الذي يشمله إعداد النظام بعد التوصيل؟
- تفعيل الأجهزة وإعداد بيانات دخول مناسبة.
- ضبط عناوين IP وإعدادات الشبكة دون تعارض.
- تحديد المبنى والشقة ودور كل شاشة وفق النظام المدعوم.
- ربط أزرار الاتصال بالشاشات أو الشقق الصحيحة.
- إعداد القفل وزمن الفتح وزر الخروج.
- إعداد التطبيق والصلاحيات والميزات المطلوبة.
- اختبار جميع المداخل والشقق وتوثيق الإعدادات.
أخطاء يجب تجنبها قبل التنفيذ
- اختيار الأجهزة قبل تحديد عدد الشقق والمداخل والشاشات.
- خلط الموديلات أو الإصدارات دون التحقق من التوافق.
- استخدام تغذية PoE غير مناسبة للجهاز.
- توصيل القفل دون مراجعة جهده وتياره ومخطط المحطة.
- تكرار عناوين IP أو عدم توثيق ربط الشقق.
- اعتماد Wi-Fi دون اختبار التغطية الفعلية.
- إغفال تغذية القفل عند تجهيز الطاقة الاحتياطية.
- تسليم النظام دون اختبار كل شاشة ومدخل وصلاحية فتح.
أسئلة شائعة عن الإنتركم الشبكي IP
هل أحتاج شاشة داخلية إذا كنت سأستخدم الموبايل؟
يعتمد ذلك على الموديل وبنية النظام. نراجع طريقة تشغيل التطبيق وتسجيله، ونناقش توفير شاشة محلية لاستقبال الزائر داخل الموقع.
هل يمكن إضافة أكثر من شاشة للشقة؟
تدعم بعض الأنظمة شاشات إضافية، لكن العدد وطريقة الإعداد يعتمدان على الموديل والإصدار. حدّد العدد المطلوب قبل اعتماد الأجهزة.
هل يمكن التحكم بأكثر من قفل؟
توجد محطات تدعم أكثر من دائرة قفل. نراجع عدد المخارج ومواصفاتها وطريقة تخصيصها ونصمم دائرة كل باب بشكل مستقل.
هل يمكن مشاهدة كاميرات المراقبة من الشاشة؟
يتوفر ذلك في موديلات متوافقة. نراجع بروتوكولات الكاميرات وعدد القنوات المدعومة قبل تضمين هذه الوظيفة في عرض المشروع.
كيف أطلب صيانة لنظام موجود؟
أرسل صور موديلات محطة الباب والشاشات، ووصف العطل، واذكر هل المشكلة في الاتصال المحلي أم التطبيق أم فتح الباب.
لماذا شركة سدر؟
تقدم شركة سدر للخدمات الكهربائية والأنظمة الرقمية في رام الله / البيرة – فلسطين، بخبرة منذ 1987، حلولاً تبدأ من فهم احتياج الموقع، ثم اختيار الأجهزة والتوصيلات المناسبة.
اختيار وتوريد
ترشيح المحطات والشاشات والوحدات، ومراجعة التوافق والكميات وتجهيز عرض واضح.
تركيب وتوصيلات
تنفيذ الشبكة والتغذية وتركيب الأجهزة ودائرة القفل بحسب نطاق العمل المتفق عليه.
برمجة وتسليم
إعداد الاتصال والشقق والصلاحيات والموبايل، واختبار الوظائف المطلوبة مع المستخدم.
دعم فني وصيانة
مراجعة الأعطال واحتياجات التحديث والتوسع، وترشيح الاستبدال المناسب عند الحاجة.
اطلب الحل المناسب لموقعك من سدر
أرسل نوع الموقع والمدينة وعدد الشقق والمداخل والشاشات، وصور الأبواب والأقفال أو المخطط. وضّح مرحلة المشروع والميزانية التقريبية إن توفرت، وهل تحتاج توريداً فقط أو تركيباً وبرمجة وربطاً بالموبايل.
