دليل مصور للمعاينة والتصميم والتركيب
أجزاء وقياسات بوابات السحاب الكهربائية
كيف تُقاس فتحة الدخول؟ ما طول ضلفة البوابة ومساحة رجوعها؟ وأين توضع السكة والعجلات والموتور والـRack والفوتوسيل؟ شرح عملي بالرسومات مع نموذج مقاسات جاهز للموقع.

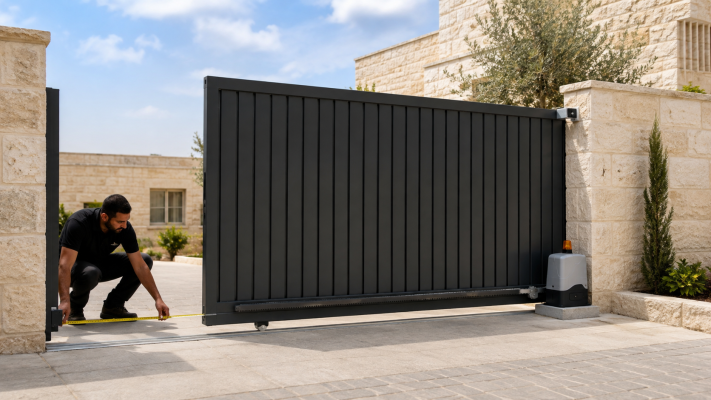

بوابة السحاب Sliding Gate تتكوّن من ضلفة واحدة تتحرك أفقيًا بمحاذاة السور، على سكة أرضية وعجلات، أو بنظام كابولي Cantilever في بعض المشاريع. نجاحها لا يعتمد على الموتور وحده؛ بل يبدأ من بوابة مستقيمة، مساحة رجوع كافية، سكة مستوية، عجلات مناسبة، دليل علوي قوي، ومواضع صحيحة للموتور والحساسات ومحددات نهاية المشوار.
هذا الدليل يساعد مالك المشروع والفني على فهم القياسات الأساسية قبل طلب التصنيع أو الأتمتة. أما الأبعاد النهائية لقاعدة الموتور، المسافة بين الموتور والـRack، وموقع صفائح التثبيت فتؤخذ دائمًا من دليل موديل الموتور المحدد.
الصورة الأولى: القياسات الأساسية من الأعلى
كيف نحسب طول الضلفة ومساحة الرجوع؟
المبدأ: يجب أن تغطي الضلفة فتحة الدخول بالكامل عند الإغلاق، مع تداخل إنشائي عند قائم الاستقبال والجهة الخلفية يمنع ظهور فراغ ويتيح تركيب إطار قوي ومحددات الحركة. L = W + O
L طول الضلفة الكلي، W عرض الفتحة الصافي، وO مجموع التداخل والزيادة الإنشائية. غالبًا يُقدَّر التداخل مبدئيًا بنحو 200–400 مم للمشاريع الصغيرة، لكنه ليس رقمًا ثابتًا؛ يحدده تصميم الإطار والقائم والمصد ونظام الدليل.
R ≥ L + C
R مساحة الرجوع الجانبية، وC خلوص إضافي للمصد والدليل والصيانة. إذا لم تتوفر مساحة رجوع تساوي طول الضلفة تقريبًا فلا يصلح نظام السكة التقليدي كما هو، ويجب دراسة حل مختلف.
أجزاء بوابة السحاب ووظيفة كل جزء
1
ضلفة البوابة Gate Leaf
الإطار المعدني والحشوات. يجب أن تكون مستقيمة وصلبة دون تقوس؛ لأن أي انحناء يؤثر في الدليل والـRack والحركة.
2
السكة الأرضية Track
مسار مستقيم ومستوي ومثبت جيدًا، خالٍ من اللحامات البارزة والحصى ونقاط تجمع المياه.
3
العجلات Wheels
عجلات محامل مغلقة تتوافق هندسيًا مع مقطع السكة. قطر أكبر ومحمل جيد يساعدان على تقليل مقاومة الحركة.
4
الدليل العلوي Guide Rollers
يثبت البوابة رأسيًا ويمنع الميلان، ويفضل وضعه قرب الحافة العليا دون ضغط جانبي زائد يعيق الحركة.
5
الموتور Sliding Operator
يُختار وفق وزن البوابة ومقاومة الحركة وكثافة التشغيل والسرعة، ويثبت على قاعدة صلبة أعلى من مستوى المياه.
6
الريشة المسننة Rack
تثبت أفقيا على الضلفة وتنقل حركة ترس الموتور. يجب ألا تحمل وزن البوابة وألا تضغط على الترس.
7
محددات نهاية المشوار
مصدات ميكانيكية عند الفتح والإغلاق تمنع خروج البوابة من السكة حتى في حال خلل Limit Switch.
8
قائم الاستقبال Catch Post
يستقبل مقدمة البوابة عند الإغلاق ويحد من الاهتزاز، ويمكن أن يحتوي على دليل أو قفل ميكانيكي.
9
Photocell
مرسل ومستقبل متقابلان عبر فتحة المركبات، يمنعان الإغلاق عند وجود سيارة أو شخص في مسار الحماية.
10
لوحة التحكم والملحقات
تدير القوة والسرعة والإغلاق التلقائي والريموت والفلاشر والحساسات ووسائل التحكم الإضافية.
الصورة الثانية: الواجهة وأماكن الأجزاء
قياسات يجب رفعها من الموقع
1. عرض الفتحة W
قِس المسافة الصافية بين القائمين عند أضيق نقطة، ولا تعتمد عرض الطريق أو المسافة الخارجية فقط.
2. مساحة الرجوع R
قِس الجهة التي ستنسحب إليها الضلفة حتى أول عائق: زاوية، باب، شجرة، صندوق خدمات أو تغير منسوب.
3. الارتفاع H
يُحدد حسب الخصوصية والشكل والإنشاء. زيادة الارتفاع والسطح المغلق تزيد تأثير الرياح والوزن.
4. المناسيب والميل
قِس فرق المنسوب على كامل مسار السكة. السكة يجب أن تكون مستقيمة ومستوية وفق تصميم المشروع.
5. عرض قاعدة الموتور
لا يُفترض رقم عام. استخدم أبعاد صفيحة الأساس ومواقع المسامير والأنابيب في دليل الموديل.
6. مسار التمديدات
حدد الكهرباء، الفوتوسيل، الفلاشر، الإنتركم، زر الخروج، Loop Detector واحتياطي الكوابل قبل الصب.
الصورة الثالثة: العلاقة بين Rack وترس الموتور
توضح بعض أدلة المصنعين خلوصًا تشغيليًا تقريبيًا في حدود 1–2 مم بين أسطح الأسنان، لكن المرجع النهائي هو دليل الموتور والـRack المستخدمين. الضغط الزائد يرفع مقاومة الحركة ويعطي حساسية عائق كاذبة، والخلوص الكبير قد يؤدي إلى قفز الأسنان وتلفها.
السكة والعجلات والدليل العلوي
- السكة مستقيمة وثابتة وخالية من الانبعاج
- لا توجد لحامات أو مسامير تعيق العجلة
- العجلة ومقطع السكة متوافقان
- المحامل مغلقة ومناسبة للغبار والرطوبة
- الدليل العلوي يمنع الميلان دون ضغط زائد
- يوجد مصد ميكانيكي عند الفتح والإغلاق
- تصريف المياه بعيد عن السكة والموتور
- يمكن تحريك البوابة يدويًا بسلاسة كاملة
موضع الفوتوسيل والحساسات
الفوتوسيل يتكوّن من مرسل ومستقبل متقابلين على جانبي فتحة العبور، بحيث يقطع جسم السيارة الشعاع. الارتفاع العملي الشائع يقارب 50–60 سم من منسوب الأرض، لكن قد يحتاج الموقع إلى زوج إضافي أو ارتفاع مختلف حسب نوع المركبات وتحليل المخاطر. يجب ألا يوضع الجهازان على الجانب نفسه أو خلف مسار الضلفة بحيث لا يراقبان فتحة المرور.
التمديدات المطلوبة قبل الصب
| النقطة | المسار المطلوب | ملاحظة |
|---|---|---|
| تغذية الموتور | ماسورة مستقلة إلى قاعدة الموتور | المقطع والحماية حسب القدرة والكود المحلي |
| Photocell TX | ماسورة إلى أحد القائمين | عادة تغذية فقط وفق المنتج |
| Photocell RX | ماسورة إلى القائم المقابل | تغذية وإشارة وفق مخطط اللوحة |
| Flasher | ماسورة إلى نقطة ظاهرة أعلى المدخل | بعيدًا عن مسار الضلفة |
| Intercom / Access Control | ماسورة مستقلة أو حسب نظام الاتصالات | افصل مسارات الإشارة عن القدرة عند الحاجة |
| Loop Detector | مجرى الحلقة إلى صندوق الكاشف | يحدد وفق تصميم الحلقة ومسار المركبات |
نموذج رفع مقاسات بوابة سحاب
- W — عرض الفتحة الصافي: ____ م
- H — الارتفاع المطلوب: ____ م
- R — مساحة الرجوع: ____ م
- اتجاه السحب: يمين / يسار
- فرق المنسوب على المسار: ____ مم
- طبيعة الاستخدام: منزلي / تجاري / صناعي
- عدد دورات التشغيل اليومية: ____
- وزن الضلفة التقريبي: ____ كغم
- طريقة التحكم المطلوبة: ____
- بطارية احتياطية: نعم / لا
- Photocell / Safety Edge / Flasher
- صور الموقع من الداخل والخارج والجانب
أخطاء يجب تجنبها
مساحة رجوع أقصر من الضلفة
تمنع فتح المدخل بالكامل وتكشف الخطأ بعد التصنيع أو التركيب.
تحميل وزن البوابة على ترس الموتور
يحدث عند ضغط Rack على Pinion بدل تركه ينقل الحركة فقط.
غياب المصدات الميكانيكية
يجعل البوابة معرضة للخروج من المسار عند خلل نهاية المشوار.
قاعدة موتور في منطقة مياه
تزيد احتمالية دخول الماء والتآكل والأعطال الكهربائية.
فوتوسيل غير متقابل
يفشل في مراقبة مسار السيارة وقد يعطي حماية وهمية.
إهمال تأثير الرياح
البوابة العالية والمغلقة تحتاج دراسة إنشائية أقوى من بوابة شبكية.
