ما دلالات ألوان كاسر الزجاج ونقاط النداء MCP؟ الأحمر يرتبط بإنذار الحريق، والأخضر يُستخدم كثيراً لتحرير أبواب الخروج في الطوارئ، بينما تظهر ألوان أخرى للتحكم في أنظمة الدخان والتهوية أو تشغيل الإطفاء أو وظائف خاصة. لكن اختيار الجهاز الصحيح يحتاج إلى معرفة الوظيفة المطلوبة، نوع لوحة التحكم، توافق الموديل والكتابة الموجودة على نقطة النداء.
تساعدك شركة سدر للخدمات الكهربائية والأنظمة الرقمية في اختيار نقاط النداء وأجهزة إنذار الحريق المناسبة للمشروع، وربطها ضمن حل يشمل التوريد والتركيب والبرمجة والاختبار والدعم الفني والصيانة حسب النظام.
ما هو كاسر الزجاج أو نقطة النداء اليدوية MCP؟
نقطة النداء اليدوية — Manual Call Point، واختصارها MCP، جهاز يسمح للشخص بإرسال أمر إلى النظام يدوياً. في نظام الحريق، يُستخدم لتفعيل الإنذار عند اكتشاف الحريق دون انتظار استجابة كاشف الدخان أو الحرارة.
تُعرف هذه الأجهزة أيضاً باسم كاسر الزجاج، كواسر الحريق، ضواغط الإنذار اليدوية أو Break Glass Call Points. بعض الموديلات تعمل بعنصر زجاجي يُستبدل بعد الاستخدام، وأخرى بعنصر قابل لإعادة الضبط Resettable باستخدام المفتاح المخصص.
ولا تعني مشابهة الشكل أن جميع الأجهزة تؤدي الوظيفة نفسها: نقطة إنذار الحريق تختلف عن نقطة تحرير الباب وعن زر تشغيل الإطفاء أو تعليق إطلاق مادة الإطفاء.

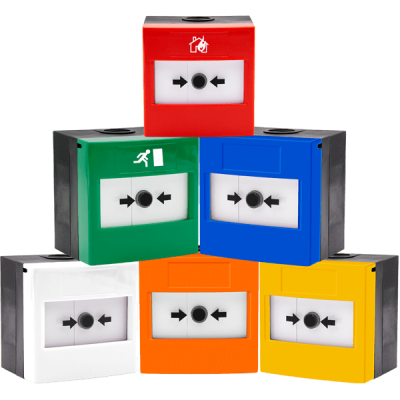

دلالات ألوان كواسر الحريق ونقاط النداء
يوضح الجدول الاستخدامات الشائعة للألوان. هذه الدلالات تساعد على الفهم الأولي، ويُحسم الاختيار وفق وثائق المصنع ومخطط المشروع ومتطلبات الجهة المختصة.
| اللون | الاستخدام الشائع | ما الذي يجب التحقق منه؟ |
|---|---|---|
| الأحمر | تفعيل إنذار الحريق يدوياً ضمن Fire Alarm System. | هل النقطة تقليدية أم معنونة؟ وهل هي متوافقة مع لوحة الحريق وطريقة توصيلها؟ |
| البرتقالي | التحكم اليدوي في أنظمة سحب الدخان والتهوية الخاصة بالطوارئ في بعض الأنظمة. | توافقها مع لوحة سحب الدخان ووظائف الفتح والإغلاق وإشارات الحالة المطلوبة. |
| الأخضر | تحرير أبواب الخروج في الطوارئ، خصوصاً الأبواب المرتبطة بأنظمة التحكم في الدخول والخروج. | عبارة Emergency Door Release، وعدد نقاط التلامس وطريقة تحرير القفل حسب تصميم الباب. |
| الأزرق | وظائف خاصة حسب النظام؛ ومنها تعليق إطلاق مادة الإطفاء Abort في بعض الموديلات، أو وظائف أمنية وتحكم أخرى. | النص المطبوع والموديل؛ لا يُفترض أنه لتحرير الباب أو تشغيل الإطفاء اعتماداً على اللون. |
| الأصفر | التشغيل اليدوي لنظام الإطفاء في بعض الموديلات، أو إشارات إخلاء ووظائف أخرى حسب التطبيق. | هل الوظيفة Manual Release؟ وما تسلسل التشغيل المعتمد في لوحة الإطفاء؟ |
| الأبيض / البنفسجي | استخدامات خاصة أو عامة يحددها المصنع وتصميم المشروع؛ لا توجد وظيفة واحدة يمكن افتراضها لكل جهاز بهذه الألوان. | وصف الوظيفة على الجهاز، مخطط التوصيل ومتطلبات النظام المستخدم. |
القاعدة الأساسية: اللون وسيلة تعريف بصرية، أما الوظيفة الفعلية فتحددها مواصفات الجهاز وتوصيلاته وبرمجة النظام. كذلك لا يجوز افتراض صلاحية نقطة نداء للتحكم في المصاعد أو الأدراج الكهربائية أو معدات أخرى لمجرد لونها؛ هذه التطبيقات تحتاج أجهزة وتصميماً معتمدين للوظيفة المطلوبة.
تحتاج إلى اختيار نقطة النداء المناسبة؟
أرسل صورة الجهاز الحالي، موديل اللوحة والوظيفة المطلوبة. نساعدك في التحقق من الاختيار قبل الشراء أو الاستبدال.
الفرق بين إنذار الحريق وتحرير الباب وتشغيل الإطفاء
1. نقطة إنذار الحريق
ترسل إشارة إنذار إلى لوحة الحريق. ثم تنفذ اللوحة الاستجابة المبرمجة، مثل تشغيل الصفارات والفلاشرات أو إرسال إشارات إلى أنظمة مرتبطة. الضغط عليها لا يعني تلقائياً إطلاق مادة إطفاء؛ ذلك يعتمد على تصميم النظام وتسلسل التشغيل.
2. نقطة تحرير الباب في الطوارئ
تُستخدم لتمكين الخروج من باب مرتبط بقفل كهربائي، وفق تصميم دائرة تحرير القفل. وهي تختلف عن زر الخروج اليومي Exit Button، ولا تُعامل باعتبارها نقطة إنذار حريق بديلة.
3. نقطة التشغيل اليدوي للإطفاء
ترسل أمر تشغيل إلى لوحة الإطفاء. تتحدد الاستجابة والتأخيرات والتنبيهات المصاحبة وفق النظام ومخطط السبب والنتيجة Cause & Effect.
4. زر تعليق إطلاق الإطفاء Abort
يؤدي وظيفة مختلفة عن التشغيل اليدوي. تأثير الضغط عليه ومدة تأثيره وشروط عمله تحددها لوحة الإطفاء وإعداداتها ووثائق المصنع؛ لذلك لا يُفترض أنه يلغي جميع مراحل الإطفاء أو يعمل بالطريقة نفسها في كل نظام.
نقاط النداء التقليدية والمعنونة: ما الفرق؟
إلى جانب اللون، يجب معرفة نوع نظام إنذار الحريق: Conventional أم Addressable. التشابه الخارجي لا يعني إمكانية استبدال جهاز بآخر.
| وجه المقارنة | تقليدي Conventional | معنون Addressable |
|---|---|---|
| تحديد الإنذار | تتعرف اللوحة عادةً على منطقة الإنذار Zone. | يمكن للوحة تحديد عنوان الجهاز وموقعه المسجل. |
| التوصيل | وفق دائرة المنطقة ومتطلبات اللوحة، بما فيها مقاومات التشغيل ونهاية الخط عند الحاجة. | وفق حلقة النظام Loop وبروتوكول المصنع وإجراءات العنونة الخاصة بالموديل. |
| التوافق | يلزم فحص الخصائص الكهربائية وتوافقها مع اللوحة. | يلزم توافق صريح مع اللوحة والبروتوكول؛ وصف الجهاز بأنه «معنون» وحده لا يكفي. |
| خيارات سدر | كواشف حريق ونقاط نداء Conventional | كواشف حريق ونقاط نداء Addressable |
كيف تختار كاسر الزجاج المناسب للمشروع؟
- حدد الوظيفة أولاً: إنذار حريق، تحرير باب، سحب دخان، تشغيل إطفاء أم تعليق إطلاق الإطفاء؟
- اعرف موديل لوحة التحكم: اسم المصنع والموديل ونوع النظام أهم من شكل الجهاز.
- تحقق من نوع التلامسات أو بروتوكول الاتصال: تُراجع نقاط التلامس NO / NC / COM وقدرتها الكهربائية في الأجهزة التي تستخدمها، أو توافق البروتوكول في الأجهزة المعنونة.
- اختر جهازاً مناسباً للبيئة: المكان الداخلي يختلف عن الخارجي أو الرطب أو الصناعي. تُراجع درجة الحماية وظروف التشغيل من بيانات الموديل.
- حدد طريقة التشغيل وإعادة الضبط: عنصر زجاجي أم قابل لإعادة الضبط؟ وهل توجد حاجة إلى غطاء حماية مناسب؟
- راجع موقع التركيب ووضوح التعريف: يجب أن تكون الوظيفة واضحة والجهاز متاحاً للاستخدام وفق مخطط السلامة ومتطلبات المشروع والجهة المختصة.
- اختبر الاستجابة النهائية: المطلوب إثبات عمل الوظيفة المقصودة، وليس التأكد من وصول الأسلاك إلى الجهاز فقط.
أساس التوصيل والاختبار
لا يوجد مخطط توصيل واحد يصلح لجميع كواسر الزجاج. توصيل نقطة إنذار تقليدية يختلف عن نقطة معنونة، كما تختلف دائرة تحرير الباب عن مدخل التشغيل اليدوي في لوحة الإطفاء.
- في نظام الحريق التقليدي: تُتبع تعليمات لوحة الحريق ونقطة النداء، وتُستخدم قيم المقاومات وترتيب نهاية الخط المحددة من المصنع.
- في النظام المعنون: يُراجع توافق الجهاز مع الحلقة، ثم تضبط العنونة ويُسجل وصف الموقع وتُختبر الاستجابة.
- في تحرير الأبواب: تُراجع دائرة القفل ومصدر التغذية وآلية الخروج في الطوارئ. لا يُوصل حمل القفل عبر تلامسات جهاز غير مصنفة لهذا الحمل.
- في أنظمة الإطفاء: تُراجع مداخل Manual Release وAbort وتسلسل التشغيل قبل أي اختبار.
يُنفذ الاختبار بواسطة الفني المختص وبالتنسيق مع مسؤول الموقع، مع التحكم في المخرجات التي قد تسبب إطلاق مادة الإطفاء أو تشغيل معدات، وفق إجراءات المصنع. بعد الاختبار يُعاد النظام إلى حالته التشغيلية وتُوثق النتيجة وأي أعطال.
أخطاء يجب تجنبها عند الشراء أو الاستبدال
- اختيار الجهاز باللون فقط دون قراءة وظيفته وموديله.
- الخلط بين نقطة إنذار الحريق ونقطة تحرير باب الطوارئ.
- استبدال جهاز معنون بموديل لا يدعم بروتوكول اللوحة.
- الخلط بين تشغيل الإطفاء وتعليق إطلاق الإطفاء.
- استخدام جهاز داخلي في مكان خارجي دون التحقق من ملاءمته.
- نقل مقاومات أو توصيلات الجهاز القديم دون مراجعة تعليمات البديل.
- إخفاء نقطة النداء خلف الأثاث أو ترك تعريف وظيفتها غير واضح.
- إنهاء التركيب دون اختبار الوظيفة وإعادة النظام إلى الخدمة.
خيارات وروابط ذات علاقة على موقع سدر
يمكنك مراجعة الأقسام والمنتجات التالية، ثم طلب التحقق من توافق الخيار مع لوحة التحكم والوظيفة المطلوبة:
قبل طلب البديل: أرسل صورة واجهة الجهاز وملصق الموديل وموديل لوحة التحكم. تصنيف المنتج داخل قسم معين أو تشابه شكله مع جهازك لا يكفي لإثبات توافقه أو تحديد وظيفته.
لماذا شركة سدر؟
منذ 1987 تعمل شركة سدر للخدمات الكهربائية والأنظمة الرقمية على تقديم حلول تناسب احتياجات المواقع والمشاريع. في أنظمة الحريق والتحكم، نساعدك على اختيار الجهاز ضمن النظام الذي سيعمل فيه، مع مراجعة الوظيفة والتوافق ومتطلبات التنفيذ.
اختيار وتوريد حسب الحاجة
ترشيح نقاط النداء والكواشف وأجهزة التنبيه المناسبة، ومراجعة البدائل والماركات عند ملاءمتها، مع مراعاة النظام القائم وإمكانية التوسع.
تنفيذ ودعم للنظام
التوريد والتركيب والبرمجة حسب نوع النظام، واختبار الوظائف، وتقديم الدعم الفني والصيانة ومتابعة الأعطال حسب نطاق المشروع.
أسئلة شائعة عن ألوان كاسر الزجاج ونقاط النداء
هل جميع كواسر الزجاج تُشغّل إنذار الحريق؟
لا. بعض الأجهزة مخصصة لإنذار الحريق، وأخرى لتحرير أبواب الطوارئ أو سحب الدخان أو تشغيل الإطفاء أو وظائف تحكم خاصة. تُحدد الوظيفة من الموديل والكتابة والتوصيل.
هل كاسر الزجاج الأخضر بديل عن الأحمر؟
لا يُختار البديل بهذه الطريقة. الأخضر يُستخدم كثيراً لتحرير الأبواب في الطوارئ، بينما الأحمر يرتبط عادةً بإنذار الحريق. يجب مطابقة وظيفة الجهاز وخصائصه مع النظام.
ماذا يعني اللون الأزرق في نقطة النداء؟
يختلف حسب التطبيق والمصنع. توجد أجهزة زرقاء لتعليق إطلاق الإطفاء Abort، وأجهزة لوظائف أخرى. لذلك تُراجع العبارة المطبوعة ودليل الموديل قبل تحديد الاستخدام.
هل يجب كسر الزجاج عند كل اختبار؟
يعتمد ذلك على الجهاز. كثير من الموديلات توفر آلية اختبار بالمفتاح المخصص، وتوجد عناصر قابلة لإعادة الضبط. تُتبع طريقة الاختبار المحددة من المصنع.
هل يمكن تركيب أي نقطة نداء معنونة على أي لوحة؟
لا. يجب أن تدعم النقطة بروتوكول اللوحة وأن يكون توافقها معتمداً. التشابه في اللون أو الشكل أو وصف Addressable لا يثبت التوافق.
ما المعلومات المطلوبة لترشيح جهاز مناسب؟
نوع الموقع والمدينة، الوظيفة المطلوبة، اسم وموديل لوحة التحكم، صورة وموديل الجهاز الحالي، الكمية المطلوبة، وهل التركيب داخلي أم خارجي. وإذا كان المشروع جديداً، تساعد المخططات في تحديد الخيارات ونطاق التنفيذ.
