Fire Alarm System | انظمة انذار الحريق
Fire Alarm Systems
نظام إنذار الحريق ليس لوحة وكاشفًا وصفارة فقط؛ بل منظومة سلامة متكاملة هدفها اكتشاف الخطر مبكرًا، تحديد موقعه، تنبيه الأشخاص، دعم الإخلاء، وإرسال أوامر التحكم المناسبة إلى الأنظمة المرتبطة وفق تصميم المشروع.
ما هو نظام إنذار الحريق؟
نظام إنذار الحريق Fire Alarm System هو شبكة من أجهزة الكشف اليدوية والتلقائية، ولوحة تحكم، وأجهزة تنبيه صوتية ومرئية، ومصادر طاقة وواجهات ربط تعمل معًا لتحديد حالة الحريق أو العطل وإيصال التحذير إلى الأشخاص والمسؤولين.
تختلف المنظومة المطلوبة بين محل صغير ومدرسة ومستودع وفندق ومصنع ومبنى متعدد الطوابق؛ لذلك لا يصح تحديد النظام من مساحة المبنى فقط. الاستخدام، عدد الأشخاص، طبيعة الخطر، التقسيم الداخلي، متطلبات الإخلاء، التوسع والجهة المختصة كلها عوامل تدخل في التصميم.
1. كيف يعمل نظام إنذار الحريق؟
تبدأ السلسلة عادة من كاشف أو نقطة نداء يدوية، ثم تستقبل لوحة التحكم الإشارة وتحدد الحالة والموقع، وبعدها تشغّل أجهزة التنبيه والمخرجات المبرمجة. وقد تشمل الاستجابة رسائل إخلاء صوتي أو أوامر لأنظمة أخرى حسب Cause & Effect المعتمد.
2. Conventional أم Addressable؟
النظام التقليدي Conventional يقسم المبنى إلى Zones؛ وعند حدوث إنذار تحدد اللوحة المنطقة التي صدر منها الحدث. أما النظام المعنون Addressable فيعطي كل جهاز عنوانًا مستقلًا، فيصبح تحديد الكاشف أو النقطة التي أعطت الإنذار أدق، كما تزيد مرونة البرمجة والتوسع في كثير من المشاريع.
Conventional
مناسب للمشاريع الصغيرة والبسيطة عندما يكون تحديد الـZone كافيًا، مع لوحات بعدد مناطق يتناسب مع المشروع.
Addressable
مناسب للمشاريع الأكبر أو الأكثر تعقيدًا عندما تكون معرفة الجهاز بدقة والتوسع والبرمجة عوامل مهمة.
3. المكونات الأساسية لنظام إنذار الحريق
لوحة التحكم FACP
تراقب المدخلات والمخرجات، تعرض Fire / Fault / Disable / Test، وتنفذ منطق النظام.
الكواشف Detectors
Smoke، Heat، Flame، Beam، Aspiration أو غيرها حسب الخطر والبيئة.
Manual Call Point
يسمح للشخص بتفعيل الإنذار يدويًا عندما يكتشف الحريق.
Notification
Sounder، Horn، Bell، Strobe أو Voice Evacuation لتنبيه الأشخاص.
4. كيف تختار نوع الكاشف الصحيح؟
| النوع | متى يفيد؟ | ملاحظة تصميمية |
|---|---|---|
| Smoke Detector | الكشف المبكر عن الدخان في البيئات المناسبة. | الغبار والبخار وظروف البيئة قد تؤثر على الاختيار. |
| Heat Detector | المواقع التي تكون فيها الحرارة مؤشرًا أنسب من الدخان. | Fixed Temperature أو Rate-of-Rise حسب المنتج والتطبيق. |
| Beam Detector | القاعات والمستودعات والمساحات المرتفعة في بعض التطبيقات. | يتطلب محاذاة ودراسة للارتفاع والعوائق. |
| Aspirating Detection | الكشف المبكر جدًا أو البيئات الخاصة. | تصميم شبكة السحب والحساسية يحتاج خبرة متخصصة. |
| Flame Detector | بعض المخاطر الصناعية أو الحرائق سريعة اللهب. | نوع الوقود ومجال الرؤية والمصادر الكاذبة عوامل أساسية. |

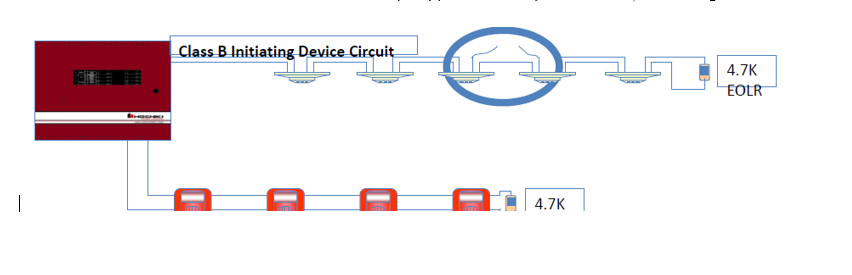

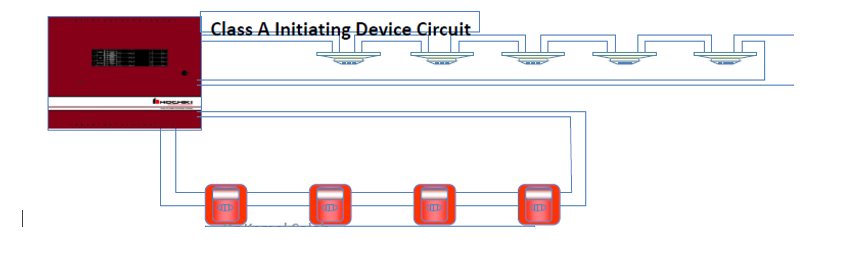

5. Class B وClass A: ما الفرق في مسار الدائرة؟
تستخدم بعض المعايير واللوحات تسميات Class A وClass B لوصف قدرة مسار الدائرة على التعامل مع الأعطال وطريقة رجوع الأسلاك. الفكرة التعليمية العامة هي أن Class B يكون له مسار ذهاب ينتهي عند نهاية الدائرة، بينما Class A يعود إلى اللوحة ليقدم مسارًا بديلًا في بعض حالات العطل المفرد.
6. أجهزة التنبيه: صوت، ضوء، أم إخلاء صوتي؟
الهدف من أجهزة التنبيه هو إيصال الرسالة إلى الأشخاص الموجودين في المبنى. وقد يشمل ذلك Sounders أو Horn/Strobe أو أجهزة مرئية أو نظام Voice Evacuation. اختيار الوسيلة لا يعتمد على نوع اللوحة فقط، بل على إشغال المبنى، الضوضاء، المساحات، عدد الأشخاص، ومتطلبات التصميم والجهة المختصة.
7. Manual Call Point: الإنسان جزء من نظام الكشف
الكواشف التلقائية مهمة، لكن الشخص قد يكتشف الحريق قبل أن يصل الدخان أو الحرارة إلى الكاشف. لذلك تستخدم نقاط النداء اليدوية لتفعيل الإنذار بسرعة من مواقع محددة ضمن مسارات الحركة والخروج حسب التصميم.
8. Cause & Effect: ماذا يجب أن يحدث بعد الإنذار؟
من أهم أجزاء التصميم تحديد مصفوفة Cause & Effect: أي حدث سيشغّل أي مخرج، وفي أي منطقة، وبأي تسلسل. قد تشمل الواجهات أجهزة التنبيه، أنظمة الإخلاء الصوتي، بعض أنظمة التكييف أو سحب الدخان، الأبواب، المصاعد، أنظمة الإطفاء أو الإشارات الخارجية — لكن كل وظيفة يجب أن تُحدد وتُختبر حسب التصميم الفعلي.
Fire Detection
أي كاشف أو Zone أو جهاز يبدأ السيناريو؟
Notification
أي Sounders أو Strobes أو رسائل يجب أن تعمل؟
Interfaces
ما الأنظمة التي يجب أن تستقبل أوامر أو إشارات؟
9. متى يدخل نظام الإطفاء في المشروع؟
إنذار الحريق والكشف ليسا بديلًا عن الإطفاء. بعض المخاطر تحتاج حلولًا خاصة، مثل غرف السيرفرات والكهرباء أو المطابخ التجارية. في هذه الحالات يصبح التكامل بين الكشف ولوحة الإطفاء والتحذير والتفريغ جزءًا من السيناريو.
FM200 / Clean Agent
يستخدم في تطبيقات حساسة مثل غرف السيرفرات والكهرباء عندما يكون مناسبًا للمشروع والتصميم.
Wet Chemical
مصمم لحماية معدات الطبخ والشفاطات والدكت في المطابخ التجارية.
10. خطوات تصميم نظام إنذار الحريق
تحديد الإشغال والخطرنوع المبنى وطبيعة المواد والأشخاص.
اختيار النظامConventional أو Addressable ونطاق التوسع.
توزيع الأجهزةكواشف، MCP، تنبيه، لوحات وواجهات.
Cause & Effectتحديد السيناريوهات والربط.
اختبار وتسليمفحص كل جهاز وكل سيناريو وتوثيقه.
11. الطاقة الاحتياطية والبطاريات
لوحة الحريق تحتاج مصدرًا رئيسيًا ومصدرًا احتياطيًا حسب النظام والمعيار. لا يكفي تركيب بطاريتين بأي سعة؛ يجب حساب الحمل في وضع Standby وحالة Alarm وفق عدد الأجهزة والمخرجات والزمن المطلوب ومعاملات التصميم التي يحددها النظام والكود.
12. الاختبار والتشغيل والصيانة
- اختبار الكواشف ونقاط النداء على أرض الواقع.
- فحص Fire / Fault / Disable / Test وحالات البطارية والطاقة.
- اختبار Sounders / Strobes ورسائل الإخلاء إن وجدت.
- اختبار Interfaces وCause & Effect وليس اللوحة وحدها.
- التأكد من التسميات والمخططات والـZone Chart والـLoop Labels.
- توثيق أي تغيير في التقسيم أو الأجهزة أو البرمجة.
- إعادة تقييم النظام عند توسعة المبنى أو تغيير استخدامه.
13. متطلبات فلسطين والكود المحلي
في فلسطين تختلف متطلبات الحماية من الحريق باختلاف نوع الإشغال — سكني، تجاري، إداري، تعليمي، صناعي، تخزين أو تجمعات — ولذلك يجب ربط التصميم بمتطلبات المشروع والكود الفلسطيني والجهات المختصة، وليس الاعتماد على مقال عام أو جدول واحد لكل المباني.
14. أمثلة على منتجات أنظمة الحريق لدى سدر
ConventionalDMTech FP9000L-2
لوحة تقليدية 2 Zone من عائلة FP9000L، مع مراقبة للحالات والمخرجات حسب المنتج.
AddressableDMTech FP9000 A-1
Loop واحد يدعم حتى 250 جهازًا وفق مواصفات المنتج المنشورة، مع برمجة وواجهات RS485/USB.

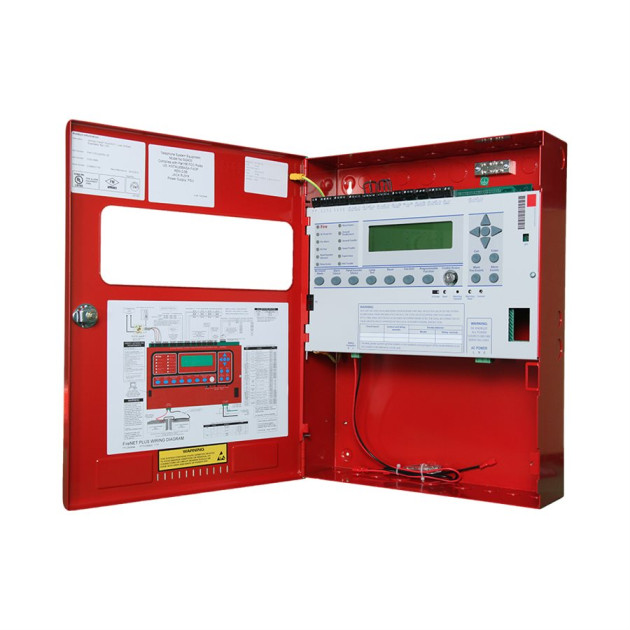

AddressableHochiki FireNET Plus
لوحة Hochiki مع SLC وخصائص برمجة وشبكات وتوسعة حسب الموديل المعروض.

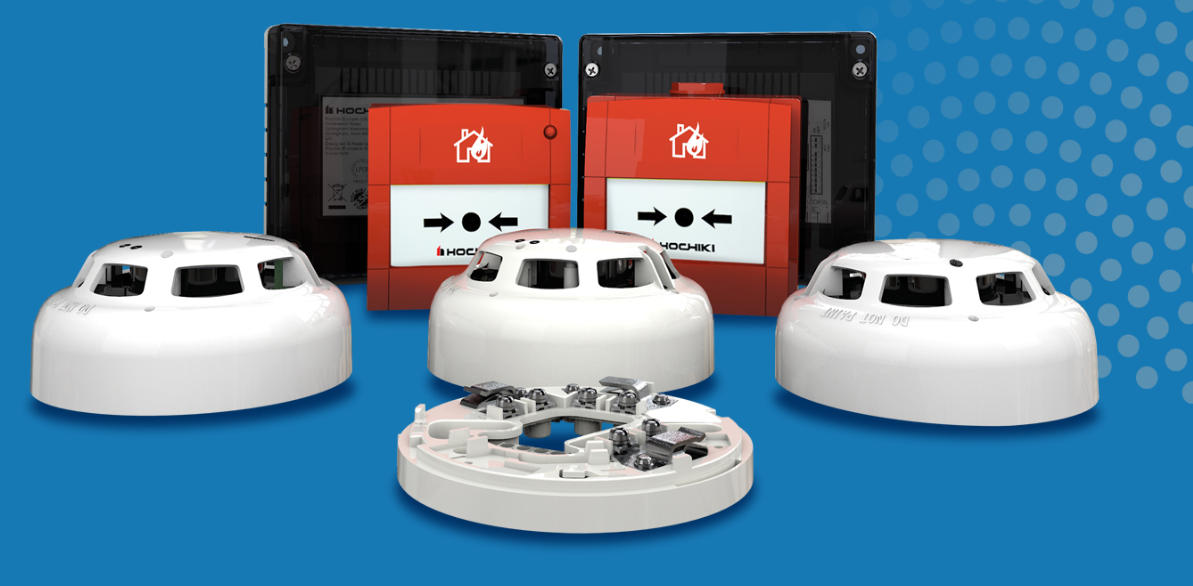

DetectorDMTech D9000A SR
كاشف دخان بصري Addressable مع اعتماد EN 54-7 وEN 54-17 حسب صفحة المنتج.
ManualTelefire Manual Call Point
خيارات Conventional وAddressable ووظائف مرتبطة بالإطفاء ضمن العائلة.
NotificationTelefire TFS-314
Indoor Horn / Strobe ضمن أجهزة التنبيه الصوتي والمرئي.
ExtinguishingDMTech FP9000E
لوحة تحكم إطفاء لاستخدامات الغاز والبودرة والأيروسول والماء وغيرها حسب مواصفاتها.
ExtinguishingUniPOS FS5200E
لوحة إطفاء للتحكم والمراقبة والربط مع أجهزة التنفيذ والتهوية وغيرها.
15. لماذا شركة سدر لأنظمة إنذار الحريق؟
تعمل شركة سدر للخدمات الكهربائية والأنظمة الرقمية منذ عام 1987، وتقدم ضمن مجال الحريق حلولًا تشمل الأنظمة التقليدية والمعنونة، الكواشف والتنبيه، الإخلاء الصوتي، أنظمة الإطفاء، الدراسة الفنية، التركيب والفحص والصيانة. والأهم هو التعامل مع المشروع كمنظومة واحدة يمكن تشغيلها وفحصها وصيانتها، لا كمجموعة أجهزة منفصلة.
كيف يمكننا مساعدتك في مشروع الحريق؟
لا تحتاج لمعرفة موديلات الأجهزة قبل التواصل؛ أرسل معلومات المشروع ونبدأ من الاحتياج.
