موصل RJ45 ليس قطعة واحدة “تركب على كل الكوابل”. مع ارتفاع فئة الكابل تتغير سماكة النحاس، قطر الكابل، التدريع، ترتيب الأزواج وطريقة إنهاء الأسلاك؛ لذلك يجب أن يكون الـPlug أو Keystone متوافقًا فعليًا مع الكابل وليس فقط مشابهًا له بالشكل.
كوابل الشبكات
موصلات RJ45 وKeystone
أدوات فحص الشبكاتلماذا يختلف RJ45 بين Cat5e وCat6A وCat7؟
المقال القديم أشار بصورة صحيحة إلى أن كابل Cat6A أكثر سماكة من Cat5e، لكن الموضوع أوسع من ترتيب الأسلاك داخل رأس التوصيل. فالموصل نفسه يجب أن يناسب قطر الموصل النحاسي AWG، قطر العازل لكل سلك، قطر الكابل الخارجي، نوع التدريع، وكون الموصل Solid أو Stranded.
1. مقارنة Cat5e وCat6 وCat6A وCat7 وCat7A وCat8
| الفئة | التردد المرجعي | الاستخدام النموذجي | ملاحظة مهمة |
|---|---|---|---|
| Cat5e | 100 MHz | 1GbE حتى 100 م | ما زال كافيًا لشبكات بسيطة كثيرة، لكن ليس الأفضل لمشروع جديد طويل العمر. |
| Cat6 | 250 MHz | 1GbE حتى 100 م، و10GbE لمسافات أقصر | شائع للمكاتب والكاميرات ونقاط Wi‑Fi حسب التطبيق. |
| Cat6A | 500 MHz | 10GbE حتى 100 م | اختيار قوي للمشاريع الجديدة والشبكات التي تحتاج 10GbE وPoE. |
| Cat7 | 600 MHz | 10GbE ضمن أنظمة ISO Class F | غالبًا S/FTP؛ لا تفترض أن أي RJ45 تسويقي يحقق أداء Class F الكامل. |
| Cat7A | 1000 MHz | أنظمة ISO Class FA | تدريع وأداء أعلى، لكنه ليس بديلًا تلقائيًا لـCat8. |
| Cat8 | 2000 MHz | 25/40GbE حتى 30 م | موجّه أساسًا لمراكز البيانات وروابط Switch-to-Server القصيرة. |
2. ماذا يعني AWG ولماذا يهم عند اختيار الـPlug؟
AWG يصف قطر الموصل النحاسي. كلما انخفض رقم AWG زاد قطر الموصل عادةً. كثير من Cat5e يستخدم 24AWG، بينما نجد Cat6/Cat6A كثيرًا عند 23AWG، وبعض Cat7/Cat7A يستخدم 22–23AWG.
إذا اشتريت Plug مصممًا لسلك أنحف وركبته على كابل أكثر سماكة، فقد لا تخترق سنون التوصيل النحاس بالشكل الصحيح، أو يصبح إدخال الأسلاك داخل الـLoad Bar صعبًا، أو لا يمسك الـStrain Relief الغلاف الخارجي للكابل.

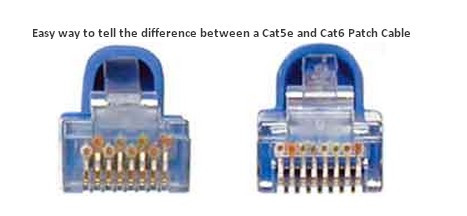

3. لماذا تكون الأسلاك متلاصقة في بعض الموصلات ومتدرجة في أخرى؟
في موصلات كثيرة للفئات الأعلى تستخدم الشركات Load Bar أو ترتيبًا متدرجًا Staggered Arrangement لتقليل التداخل بين الأزواج واستيعاب السماكة الأعلى. لكن لا توجد قاعدة واحدة تقول إن كل Cat5e صف واحد وكل Cat6A صفان؛ التصميم الداخلي يختلف حسب الشركة المصنعة ونوع الموصل.
4. RJ45 أم Keystone Jack؟
RJ45 Plug
يستخدم لإنهاء Patch Cord أو كابل مباشر إلى جهاز عند تصميم يدعم Modular Plug Terminated Link، ويجب مطابقته للـAWG والتدريع وSolid/Stranded.
Keystone Jack
هو الخيار المعتاد في Structured Cabling لإنهاء الكابل الأفقي داخل Faceplate أو Patch Panel، ثم استخدام Patch Cord مصنع أو مختبر.
5. UTP وFTP وSTP وS/FTP: هل يمكن استخدام نفس RJ45؟
لا. الموصل غير المدرع UTP يختلف عن الموصل المعدني المستخدم مع كابل Shielded. في الأنظمة المدرعة يجب استمرار مسار التدريع من الكابل إلى الموصل ثم الـPatch Panel أو الجهاز، مع تنفيذ Bonding/Grounding حسب تصميم النظام.
UTP / U-UTP
بدون Shield معدني شامل؛ أبسط في التركيب عندما تكون البيئة مناسبة.
F/UTP / U/FTP
تدريع على مستوى الكابل أو الأزواج بحسب الصيغة.
S/FTP
تدريع للأزواج مع Braid خارجي؛ شائع في Cat7 وبعض Cat6A.
6. Cat7 وRJ45: نقطة تحتاج انتباه
Cat7 وCat7A معرفان ضمن عائلات ISO/IEC Class F وFA، وليس كفئات TIA تقليدية مثل Cat6A. توجد في السوق منتجات تسمى “RJ45 Cat7”، ومنها منتجات فعلية لدى سدر، لكنها يجب أن تُقيَّم على أساس الأداء والاعتماد الفعلي للـChannel لا الاسم التجاري فقط.
بعض أنظمة Class F/FA تستخدم موصلات مثل GG45 أو TERA للحصول على كامل خصائص النظام؛ لذلك لا يكفي تركيب رأس RJ45 مكتوب عليه Cat7 والقول إن الرابط أصبح Class F معتمدًا.
7. Cat8: هل هو مناسب للمنازل والمكاتب؟
Cat8 معيار عالي الأداء يصل إلى 2000 MHz ومصمم لدعم 25GBASE‑T و40GBASE‑T لمسافة Channel تصل إلى 30 مترًا. استخدامه الأساسي هو في مراكز البيانات بين السيرفرات والسويتشات، وليس البديل الطبيعي لـCat6A في كل مشروع.
لشبكة مكتب أو منزل تحتاج 10GbE حتى 100 م، يكون Cat6A عادةً أبسط وأكثر منطقية من Cat8 من ناحية التكلفة وسهولة التركيب وتوفر المكونات.
8. ماذا عن PoE وPoE++؟
عند تشغيل كاميرات IP أو Access Points أو أجهزة أخرى بالطاقة عبر Ethernet، لا يكفي النظر إلى السرعة فقط. جودة النحاس، AWG، مقاومة الكابل، تجميع الكوابل، درجة الحرارة وجودة نقاط التلامس داخل RJ45 كلها تؤثر على الأداء الحراري والموثوقية.
9. T568A أم T568B؟
كلاهما معيار لترتيب ألوان الأزواج داخل 8P8C. المهم في أغلب وصلات Ethernet الحديثة أن تستخدم نفس النمط في الطرفين ضمن المشروع وتلتزم بوثائق المشروع. في فلسطين والمنطقة ستجد T568B شائعًا، لكن المشروع نفسه هو المرجع.
10. خطوات الاختيار الصحيحة
11. الاختبار: Wire Map ليس Certification
Tester بسيط يستطيع كشف Open/Short/Reversed Pair وبعض أخطاء التوصيل، لكنه لا يثبت أن رابط Cat6A مثلًا يحقق متطلبات 10GbE. في المشاريع الاحترافية نحتاج Cable Certification يقيس عناصر مثل NEXT وReturn Loss وInsertion Loss وغيرها وفق الفئة المطلوبة.
12. أخطاء شائعة في تركيب RJ45
شراء Plug حسب اسم Cat فقط
بدون التأكد من AWG وOD والتدريع ونوع الموصل.
فك لف الأزواج لمسافة كبيرة
يزيد Crosstalk ويضعف أداء الرابط، خصوصًا في الفئات الأعلى.
ترك Shield غير متصل
يحوّل النظام المدرع إلى تركيب ناقص وقد يسبب مشاكل في الحماية من التداخل.
عدم تثبيت غلاف الكابل
يجب أن يمسك Strain Relief الغلاف الخارجي وليس الأسلاك الداخلية فقط.
استخدام CCA بدل النحاس الجيد
خصوصًا مع PoE، جودة الموصل النحاسي عامل أساسي في المقاومة والحرارة.
عدم اختبار الرابط بعد الكبس
الشكل الجيد لا يعني أن الترتيب والتلامس والأداء صحيح.
13. روابط سدر المرتبطة بالموضوع
بدل وضع عدد كبير من المنتجات، نوصي بالبدء من الفئات والمقالات ثم اختيار المكون المناسب للمشروع:
14. أمثلة محدودة من المنتجات
Cat6A
Datwyler CAT6A S/FTP
مثال لكابل CAT6A S/FTP بموصل نحاسي AWG23 وتدريع للأزواج مع Braid خارجي.
Cat7
Linxcom CAT7 S/FTP
مثال لكابل Cat7 مدرع ضمن الخيارات المتوفرة في قسم كوابل الشبكات لدى سدر.
Connector
RJ45 Cat7 FTP
مثال على RJ45 Shielded، مع ضرورة مطابقة مواصفات الكابل الفعلية قبل الاستخدام.
